多工位管线排布固定挂钩结构设计

　　在车间气路改造、小型设备液压管线排布、实验室气路终端整理这类场景里，经常会遇到多根不同管径的软管、硬管需要沿设备侧壁或者机架型材有序固定的需求，要是直接用扎带捆绑，后期检修拆换单根管线的时候就得剪断全部扎带，重新排布的工作量不小，而且扎带长期受管线振动影响容易松脱，排布整齐度也很难保证。这次设计的这款多卡位固定挂钩，就是针对这类多管线并行排布的固定场景做的结构优化，解决传统固定方式拆换不便、排布杂乱的问题。

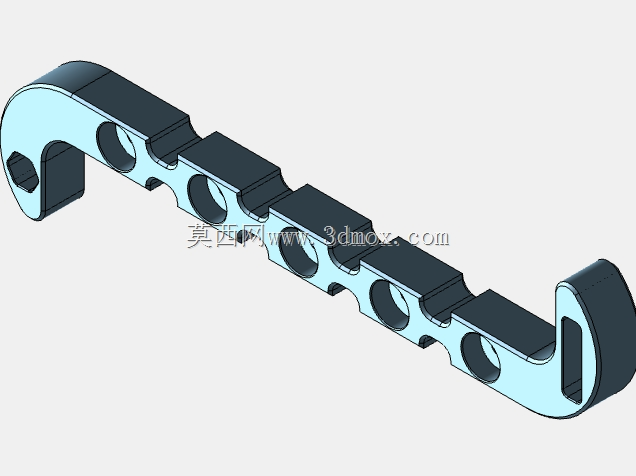

　　从结构功能上看，主体采用长条形一体化折弯构型，两端做了弯钩式挂接结构，不需要额外打大量安装孔，只要挂接在预设的机架挂点或者型材卡槽上就能完成初步固定，两端的弯钩内侧做了小尺寸的止退卡槽，挂接后不会因为管线的拉扯或者设备运行的振动出现滑脱，要是需要永久固定，也可以通过弯钩处预留的长圆孔穿入螺栓锁紧，适配临时排布和永久固定两种安装需求。主体沿长度方向均匀排布了多组不同直径的半圆卡位，每个卡位的孔径做了梯度设计，从最端部的大孔径到中间的小孔径依次排布，能够同时固定不同外径的气管、油管、电缆线束，每个卡位的入口处都做了向内的微小收口，管线卡入之后不会因为日常的拉扯从卡位脱出，同时不需要额外的紧固件，徒手就能把管线压入卡位，后期更换单根管线的时候，直接把对应管线从卡位抠出即可，不会影响其他已经排布好的管线，大幅降低后期维护的工作量。相邻两个卡位之间做了凸起的分隔筋，分隔筋的高度略高于卡位的半径，能够避免不同管线在卡位之间出现窜动、互相挤压的情况，尤其是带压力的软管，长期挤压容易出现管壁磨损开裂的问题，分隔筋的设计刚好把每根管线约束在独立的卡位空间里，延长管线的使用寿命。

　　设计过程中首先考虑的是安装边界的适配性，整体的厚度根据常用的管线重量做了匹配，采用常用的钣金折弯工艺就能加工，不需要开模，小批量制作的时候成本很低，整体的长度根据常规并行排布的管线数量做了设定，两端弯钩的开口尺寸适配常用的20系、30系工业铝型材的边宽，也能挂接在设备外壳的预冲孔挂耳上，不需要专门定制配套的安装座。折弯处的圆角做了加大处理，一方面是减少折弯处的应力集中，避免长期受载出现钣金断裂的问题，另一方面大圆角不会对挂接的接触面造成刮损，要是挂接在喷涂后的设备外壳上，也不会刮掉表面的喷涂层。主体的表面处理可以根据使用场景选择，普通车间环境用冷轧板喷塑即可，有腐蚀隐患的场景可以用304不锈钢板材加工，不需要改动整体结构尺寸，直接替换材料就能适配不同工况。

　　实际使用的时候，先把两端的弯钩挂在预设的安装位置，确认整体水平度之后，如果是永久固定就穿入螺栓锁紧，之后按照管径从大到小的顺序，把对应的管线依次压入卡位即可，每根管线都有独立的固定位置，排布完成后整体整齐划一，不会出现管线交叉缠绕的情况。要是后期需要新增或者拆除管线，只需要操作对应卡位的管线就行，不需要拆解整个固定件，也不会影响其他管线的固定状态。和传统的管卡相比，这款一体化的挂钩不需要逐个安装管卡，一次安装就能完成多根管线的固定，安装效率提升明显，而且整体结构没有零散的小零件，不会出现安装过程中零件掉落丢失的问题，在设备装配、现场改造的场景里实用性很强。针对管线振动的问题，卡位的内弧面可以根据需求粘贴橡胶减震垫，进一步降低管线和金属件之间的摩擦，也能缓冲设备运行传递到管线上的振动，避免管线接头处因为长期振动出现松动漏气漏油的问题。整体结构没有复杂的曲面特征，不管是钣金加工还是3D打印打样都能快速制作，建模的时候只需要调整卡位的孔径、整体长度、弯钩的尺寸，就能快速衍生出适配不同管径、不同管线数量、不同安装位置的系列化型号，不需要重新做整体的结构重构，设计复用性很高。
