减压阀用法兰式连接端盖结构设计

　　该零件为减压阀配套的法兰式连接端盖，主要应用在工业流体输送管路的减压阀安装环节，承担阀体与外接管路的连接定位、介质密封以及承压承载作用，在给排水、油气输送、化工流体管控、暖通循环系统的减压阀组件中都属于核心配套结构件。从实际工况适配角度看，这类端盖需要承受管路内的介质压力，同时要保证连接位置无泄漏，还要适配不同通径管路的安装对接需求，设计过程中需要兼顾结构强度、密封可靠性与安装便捷性。

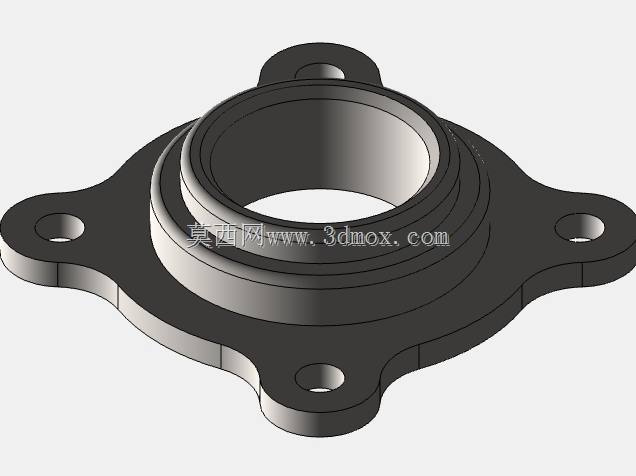

　　从结构设计逻辑来看，主体采用阶梯式回转腔体结构，中心通孔为介质流通通道，阶梯凸台结构一方面用于和减压阀阀体的定位止口配合，保证装配同轴度，避免安装错位导致的密封失效，另一方面凸台位置可预留密封件安装槽，适配O型圈或者密封垫片的安装，挤压后填充配合间隙实现静密封。外围延伸出带安装孔的耳式法兰结构，三个均匀分布的安装耳避开了正方向的管路干涉区域，安装孔为光孔设计，可穿过连接螺栓与阀体或者外接管路法兰锁紧，相比整圈圆形法兰，这种三耳式结构在保证连接强度的前提下大幅减少了材料用量，降低零件整体重量，同时三个安装点的定位方式可自适应一定的安装角度偏差，在现场管路安装空间受限的场景下适配性更强。

　　设计过程中需要重点考量几个核心边界：首先是安装尺寸边界，端盖的中心通孔通径需要和减压阀额定通径完全匹配，避免通径缩径导致的介质流阻增大，影响减压阀的流量调节精度；安装耳的螺栓孔中心距需要匹配对应压力等级的法兰安装标准，孔位公差控制在±0.1mm范围内，保证现场安装时螺栓可顺利穿入，不会出现孔位错位无法装配的问题。其次是承压性能，端盖的壁厚需要根据额定工作压力计算，阶梯位置的过渡圆角不能过小，避免应力集中导致长期承压下出现裂纹，安装耳与主体连接的位置需要做加强圆角过渡，承受螺栓锁紧力时不会出现耳板断裂的问题。

　　从实际使用场景的适配性来看，这类端盖的密封面平面度需要控制在0.05mm以内，表面粗糙度达到Ra1.6以下，保证密封垫片压紧后不会出现微观间隙导致的介质渗漏；中心阶梯凸台的同轴度公差控制在0.08mm以内，装配后和阀体止口配合间隙均匀，不会出现偏载导致的密封件局部压损过快的问题。零件材质通常根据输送介质选型，普通水介质场景可采用铸铁或者铸钢材质，腐蚀类介质场景可采用不锈钢或者工程塑料材质，建模过程中所有壁厚保持均匀，避免铸造或者注塑过程中出现缩孔、翘曲等成型缺陷。

　　在管路装配环节，这类端盖不需要额外加工转接结构，直接通过三个螺栓即可完成与阀体的锁紧，相比传统多螺栓法兰，安装效率可提升40%以上，同时三耳结构的外轮廓尺寸更小，在紧凑型减压阀组的安装场景中，可减少相邻管路之间的安装间距，提升管路排布的紧凑度。日常运维过程中，拆卸端盖时仅需拆除三个螺栓即可完成密封件的更换，不需要拆解整个阀体，大幅降低运维的工作量。建模过程中对所有锐边做了倒钝处理，避免安装过程中划伤操作人员，同时去除锐边也可减少应力集中点，提升零件的疲劳强度，在长期压力波动的管路工况下，可有效延长零件的使用寿命。
