TB-1504四位栅栏式接线端子结构设计

　　在低压电气柜、工业控制设备、小型机电装置的布线环节里，导线的分线、续接、固定一直是影响后期运维效率与线路可靠性的核心细节，这类四位栅栏式接线端子就是针对小电流多回路接线场景开发的基础连接元件。从实际使用场景来看，这类端子常被布置在设备内部的走线槽旁、PCB板外接端口、小型配电箱的分线区域，用来实现多股导线的可靠压接与电气导通，避免导线直接铰接带来的接触不良、松脱、绝缘破损等问题，尤其适合4mm²及以下线径的铜芯导线连接，单回路额定载流通常覆盖15A级别，能满足绝大多数小型工控设备、照明回路、传感器供电线路的接线需求。

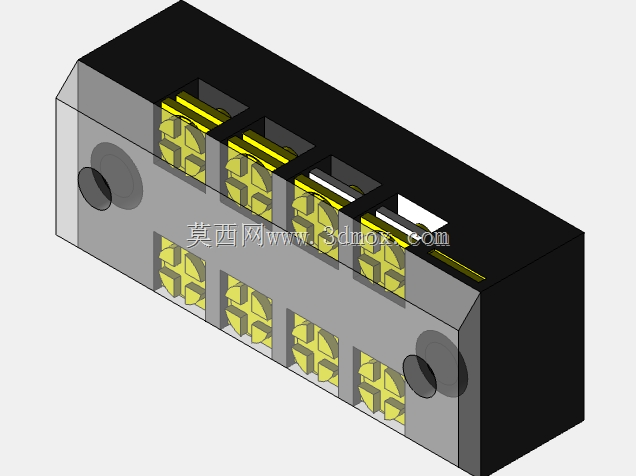

　　从结构设计逻辑来看，这款端子采用半透明阻燃PA壳体搭配黑色绝缘上盖的组合，半透明侧壁可以直观观察内部金属压线件的位置与导线插入深度，施工时无需反复掀开盖板就能确认导线是否插到位，能有效减少虚接隐患。内部的压线构件采用黄铜镀镍材质，既保证导电性能，又能提升抗氧化能力，长期在温湿度波动的工业环境下使用也不容易出现接触电阻升高的问题。每一位接线位之间设置了凸起的绝缘隔栏，也就是栅栏结构，能将相邻的接线金属件完全隔开，避免接线时多余的铜丝散出造成相邻回路短路，这也是栅栏式端子相比普通贯通式端子最核心的安全优势。

　　安装边界方面，这款端子整体为长方体结构，两端预留了沉头安装孔，可以直接通过M3螺丝固定在设备的绝缘安装板或者DIN导轨转接座上，安装孔的中心距经过标准化设计，能兼容市面上同规格端子的安装位替换，不需要重新在安装板上打孔。端子的进线端与出线端采用同侧上下排布的设计，导线从同一侧插入后通过顶部的压线螺丝锁紧，接线操作空间充足，即使是在设备内部布线密集的区域，也能使用普通十字螺丝刀完成锁紧操作，不需要特殊的接线工具。每一位接线位的压线螺丝都带有防脱设计，拧松到最大位置时螺丝不会从壳体上脱落，避免现场施工时小零件掉落进设备内部造成短路隐患。

　　从实际选型适配的角度来说，这类四位端子的长度刚好对应4个独立回路，适合小批量分线的场景，不会因为位数过多造成安装空间浪费，也不会因为位数不足需要额外拼接端子增加接触点。壳体的绝缘材质满足UL94-V0阻燃等级，在回路出现过载发热的情况下不会出现明火蔓延，能满足常规工业设备的电气安全要求。端子的金属压线件采用鞍型压线结构，锁紧时能将导线的线芯均匀压在接触面上，不会因为螺丝单点挤压造成线芯断裂，即使是多股软导线，也能在压接后保持足够的接触面积，降低长期使用后的发热风险。

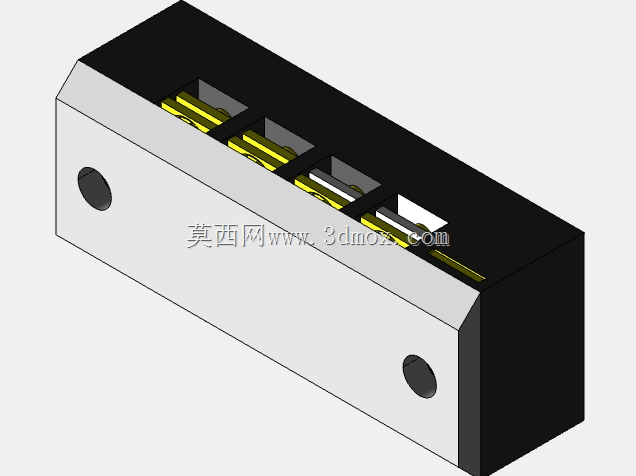

　　在三维建模的细节处理上，这款模型还原了产品的实际装配关系，包括半透明壳体的壁厚、内部隔栏的厚度、压线螺丝的行程空间、两端安装孔的沉头深度都和实物尺寸保持一致，结构设计人员在做设备内部布线布局时，可以直接将模型导入装配体，核对端子与周边走线槽、元器件的安全间隙，提前规划导线的弯曲半径，避免实际生产装配时出现端子与其他部件干涉、接线空间不足的问题。同时模型也还原了端子的外观细节，包括壳体上的分位标识位置、上盖的卡扣结构，能直接用于生成产品的装配指导文件或者对外宣传的渲染素材，不需要二次调整结构细节。
