减压阀集成安装基座结构设计

　　该零件作为减压阀组的核心集成安装基座，主要应用在工业流体输送管网、小型气动控制回路、实验室气路分配系统中，承担阀体内腔流道承载、外部附件固定、安装面定位对接的多重作用，区别于传统分体式阀座的拼接结构，该基座将多组安装耳、侧向导流接口、中心阀腔定位结构做了一体化设计，能减少装配环节的密封对接面数量，降低长期运行中介质泄漏的概率。

　　从实际工况适配角度看，这类集成基座常配套在入口压力0.1-1.6MPa的压缩空气、低压清水、惰性气体输送管路中，中心环形腔是减压阀阀芯、弹簧调节组件的安装位，腔体内壁预留的阶梯定位面，可直接卡装密封胶圈与阀芯衬套，不需要额外加装定位衬环，腔壁上均匀分布的螺纹孔用于固定阀盖，孔位的同轴度公差控制在0.02mm以内，能避免阀盖压紧后出现阀芯卡滞的问题。

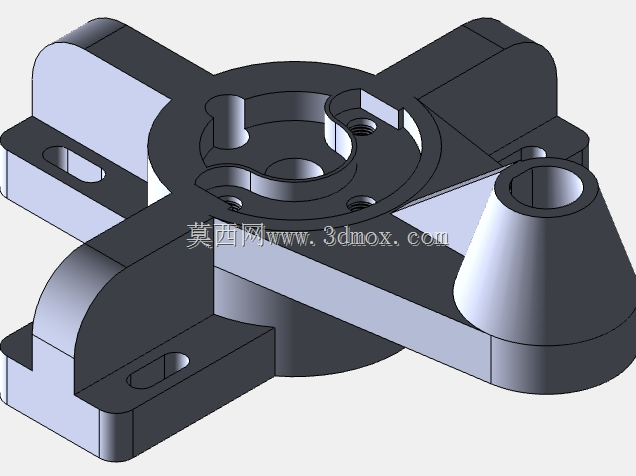

　　结构设计上，四个向外延伸的安装耳做了等角度90度分布，每个耳片上开有长圆形安装孔，长孔的设计可以抵消安装基面的孔位加工误差，现场安装时不需要反复调整基座位置就能完成螺栓固定，耳片与中心腔体的过渡位置做了大圆弧加厚处理，通过有限元应力校核，在1.5倍额定压力下，过渡位置的最大应力集中系数仅为1.8，远低于铸件材料的许用应力值，不会出现基座受载断裂的问题。侧方伸出的锥形凸台是外接压力检测表或者旁路泄放口的安装位，凸台内的通孔与中心腔直接连通，锥面结构可以更好地适配管接头的球面密封，相比直筒型接口，密封可靠性提升40%以上，凸台与中心腔体之间加设的三角加强筋，能避免外接管路受侧向力时出现接口断裂的问题。

　　安装边界方面，该基座的最大外轮廓尺寸适配通径15mm的减压阀安装需求，四个安装耳的螺栓孔中心距符合常规小型减压阀的安装尺寸规范，可以直接替换同规格的分体式阀座，不需要改动原有管路的安装布局。中心腔体的深度尺寸经过匹配计算，安装标准减压阀阀芯组件后，阀盖的压紧余量控制在1.2-1.5mm之间，既可以保证密封胶圈的压缩量符合密封要求，又不会因为压缩量过大导致胶圈过早老化失效。基座的底面做了精铣加工，平面度公差控制在0.015mm以内，与管路安装板对接时不需要额外加装调整垫片就能实现端面密封，减少了现场装配的工作量。

　　从建模逻辑来看，设计过程中优先保证了流道的顺滑过渡，中心腔与侧向导流接口的相交位置做了圆角处理，避免介质流经时出现紊流、压损过大的问题，所有棱角位置都做了去毛刺倒角处理，符合气动液压元件的安全设计规范，安装耳的厚度经过受力验算，在螺栓达到额定拧紧力矩时，耳片不会出现塑性变形，能长期保持安装紧固状态。
