手动内螺纹连接旋塞式截断控制阀结构

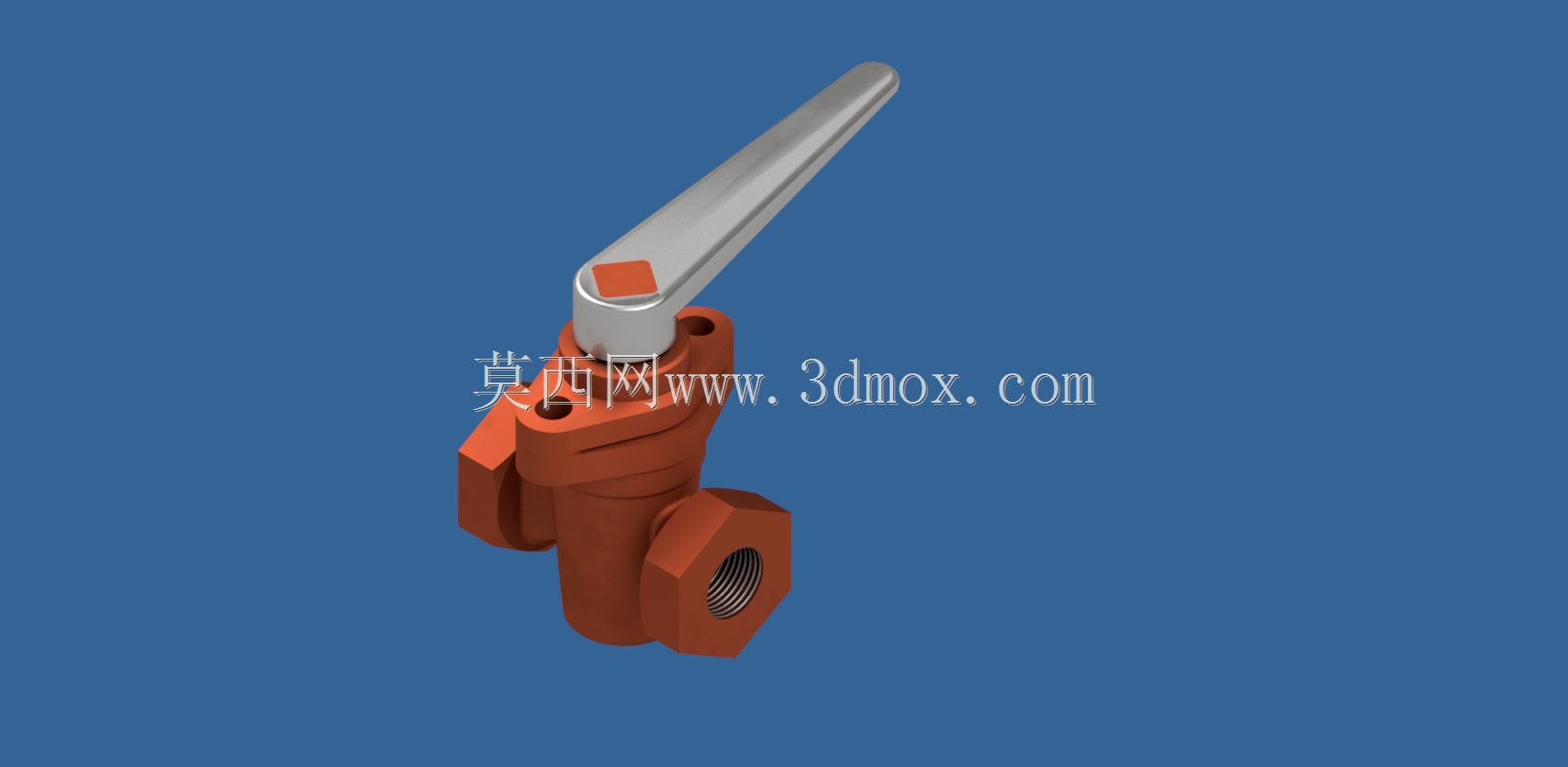

　　在中小口径低压流体输送管路的现场运维场景里，这类带长手柄的旋塞结构阀件，常被布置在车间压缩空气支管路、小型燃油输送支路、低压给排水旁通管路的节点位置，承担管路通断快速切换的功能，相比同口径闸阀、截止阀，它的启闭行程更短，现场操作人员扳动手柄90度即可完成全开或全关动作，不需要多圈旋转手轮，在需要快速切断管路介质的应急操作场景下操作效率更高。从结构设计逻辑来看，该阀件采用锥形塞芯作为截流核心，塞芯与阀体内部的锥面密封副经过配研处理，依靠金属面的贴合实现密封，不需要额外加装非金属密封垫片就能适配无强腐蚀性的常温流体介质，避免了非金属密封件长期使用老化失效导致的内漏问题；阀体采用一体式铸造结构，两端设置内螺纹连接接口，可直接与同规格的外螺纹管路端头旋接安装，不需要额外配置法兰转接件，在安装空间局促的小管径管路布设场景里，能有效减少安装占用的轴向空间，降低管路布设的整体复杂度。

　　长操作手柄的设计充分考虑了现场操作的力矩需求，手柄长度经过力矩匹配计算，操作人员不需要借助加力杆，仅靠手部力量就能克服塞芯与阀体密封面的摩擦阻力完成启闭动作，手柄端头的红色标识块可直观反馈阀件的启闭状态：当标识块与管路轴向平行时阀件处于全开状态，与管路轴向垂直时则为全关状态，现场巡检人员不需要凑近观察阀杆刻度，远距离就能快速判断管路的通断状态，减少巡检时的状态判断失误。

　　从安装边界维度考量，该阀件的整体外形轮廓紧凑，阀体下部的六角结构可适配普通活动扳手，安装时可直接卡住六角部位施加拧紧力矩，不会因为扳手夹持导致阀体外形变形；手柄的转动半径经过优化，在布设密集的管路排架上安装时，手柄转动范围内不会与相邻管路、支架产生干涉，不需要额外预留过大的操作空间。在功能特性层面，该旋塞阀的介质流道为直通式结构，全开状态下塞芯的通流孔与管路流道完全对中，介质流经阀件时的局部阻力损失远小于同口径的截止阀，不会在阀件内部形成明显的介质滞留区，对于输送洁净度要求不高的低压流体、或是含有少量细小杂质的流体介质，也不容易出现杂质卡涩塞芯的问题，日常运维仅需要定期在阀件上部的注油点加注润滑脂，维持塞芯与密封面的润滑状态即可，不需要频繁拆解检修。

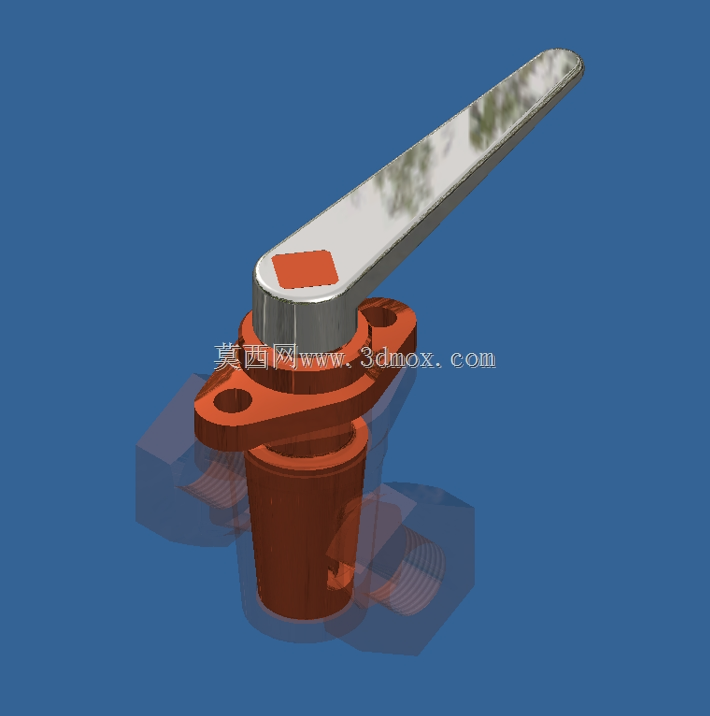

　　在实际选型适配过程中，这类旋塞阀不适用于高压、高温的流体管路，也不适合用于节流调节工况——如果长期处于半开半关的节流状态，高速冲刷的介质会快速磨损塞芯的密封锥面，导致密封失效出现内漏，因此在管路系统设计时，这类阀件通常只作为通断截断使用，串联在调节阀、流量计等精密管路元件的前后端，方便后续元件检修时快速切断上下游介质。建模过程中对密封锥面的配合公差做了合理还原，塞芯与阀体的锥面配合角度保持一致，手柄与塞芯的连接部位采用方榫嵌合结构，可有效传递操作力矩，不会因为长期扳动出现手柄打滑的问题；阀体两端的内螺纹尺寸按照常规管路螺纹标准做了参数化设置，可直接导出工程图用于生产加工的尺寸参考，也可导入管路装配模型中完成整体管路的干涉检查，提前预判安装过程中可能出现的空间冲突问题。
