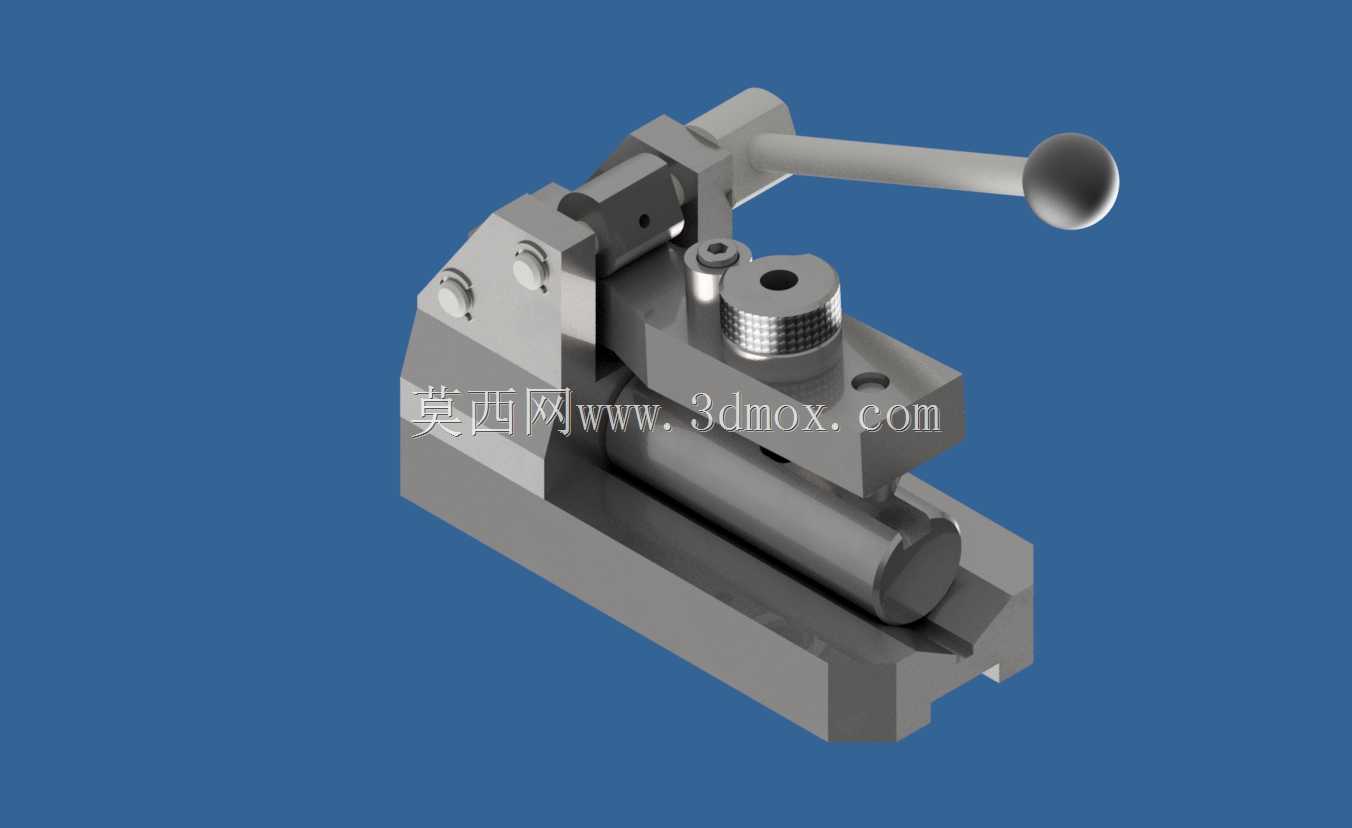

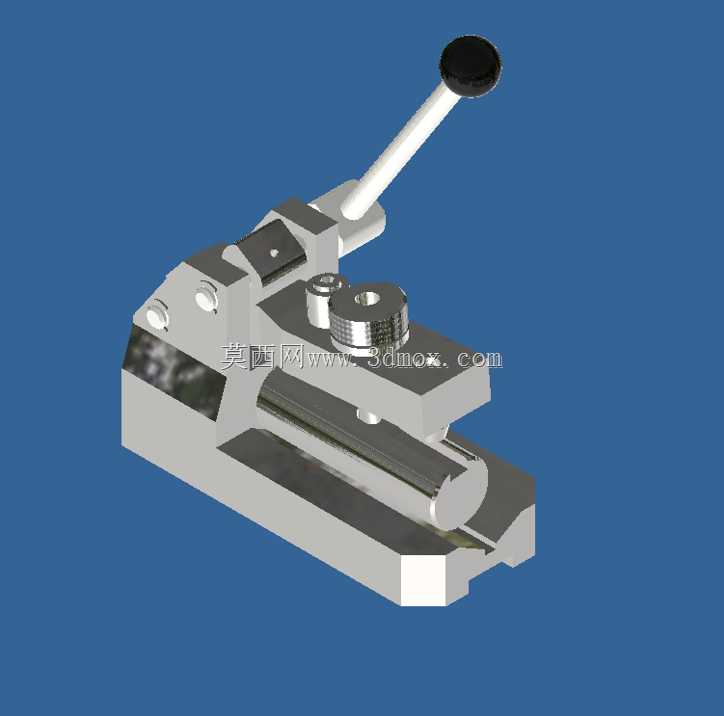

手动杠杆式钻孔定位夹紧工装结构

　　在变压器零部件的小批量钻削加工场景里，这类手动杠杆式钻孔夹具的应用频次极高，主要针对电源变压器生产环节中圆柱形铁芯、接线柱类零件的径向钻孔工序做定位装夹，替代通用台虎钳装夹找正时间长、同轴度偏差大的问题。整套夹具采用卧式布局，底座为整体铸铁加工件，底部预留两个平行的T型槽安装位，可直接适配普通台钻、立式钻床的工作台T型槽间距，安装时通过两个M12的T型螺栓完成固定，底座总长度控制在220mm以内，宽度120mm，整体高度不超过160mm，不会超出常规台钻的主轴行程下限，装夹后工件的钻孔中心高度与台钻主轴中心的重合度调整量控制在5mm以内，减少安装找正的工作量。

　　夹具的核心夹紧单元采用偏心杠杆加V型块的组合结构，固定V型块直接集成在底座的一端，开口角度为90度，V型面做了淬火处理硬度达到HRC45-50，避免长期装夹圆柱形工件出现压痕磨损，影响定位精度；活动压头端连接在杠杆臂上，操作端的球形手柄做了滚花防滑处理，扳动手柄的行程为75度，即可完成工件的夹紧与松开动作，夹紧力通过偏心轮的自锁特性保持，加工过程中不会因为钻削振动出现松脱，针对直径15mm到40mm的圆柱形工件都能实现稳定装夹，无需更换压头配件。

　　钻套部分采用快换式结构，钻套与夹具本体的配合精度为H7/h6，可根据不同的钻孔直径更换对应内径的钻套，钻套下端面与工件表面的间隙控制在1mm到1.5mm之间，既可以保证钻头的导向精度，避免钻孔偏斜，又不会在钻削过程中与切屑产生干涉。整套夹具的定位基准统一，工件装入V型块后靠轴向定位块确定钻孔的轴向位置，轴向定位块的位置可通过侧面的锁紧螺钉调整，调整范围为0到60mm，可适配不同长度工件的钻孔位置需求。

　　从设计逻辑上看，这套夹具优先考虑了小批量生产的操作便捷性，没有采用气动、液压等复杂的动力源，完全依靠手动操作，无需外接气源、电源，适合在零散加工、维修车间的场景下使用，整体结构没有复杂的曲面零件，所有零部件都可以通过普通的铣、磨、钻工序完成加工，制造成本低，维护方便，日常使用中仅需要定期在偏心轮转轴、杠杆铰接点加注少量润滑油即可保证操作顺畅。夹具的所有外露棱角都做了R2的倒角处理，避免操作过程中划伤操作人员，手柄的握持位置距离夹紧区域的安全距离足够，扳动操作时手部不会靠近钻削加工区域，符合机械加工的安全操作要求。

　　在实际加工验证中，使用这套夹具装夹工件进行钻孔，孔的径向圆跳动偏差可以控制在0.05mm以内，孔的位置度偏差不超过0.1mm，相比通用台虎钳装夹的加工精度提升60%以上，单件装夹时间不超过10秒，大幅降低了操作人员的劳动强度，尤其适合变压器生产中多规格小批量的圆柱形零件钻削工序，也可拓展应用到其他轴类、套类零件的径向钻孔加工场景，通过更换不同的V型块垫块，还可以装夹方形、矩形截面的小型零件，具备一定的通用适配性。
