黑色阻尼合页铰链结构三维数模

　　这款铰链结构在工业场景中覆盖的安装场景十分广泛，小到小型仪器仪表的检修门、电控箱侧盖，大到自动化设备的防护舱门、小型机柜的开合面板，都能见到同结构产品的应用。不同于民用家装合页，工业场景下的铰链需要兼顾安装便捷性、开合稳定性与长期使用的耐磨属性，这款结构在设计阶段就充分考虑了工业现场的实际安装痛点。从结构设计逻辑来看，两个页片采用对称式沉头孔布局，每个页片设置两个安装孔位，沉头结构可以保证安装螺丝完全沉入页片平面，不会突出表面干涉门体开合，也避免螺丝外露造成的剐蹭风险，四个安装点的布局可以让页片与安装面的贴合更均匀，不会因为长期开合出现页片翘边、固定松动的问题。

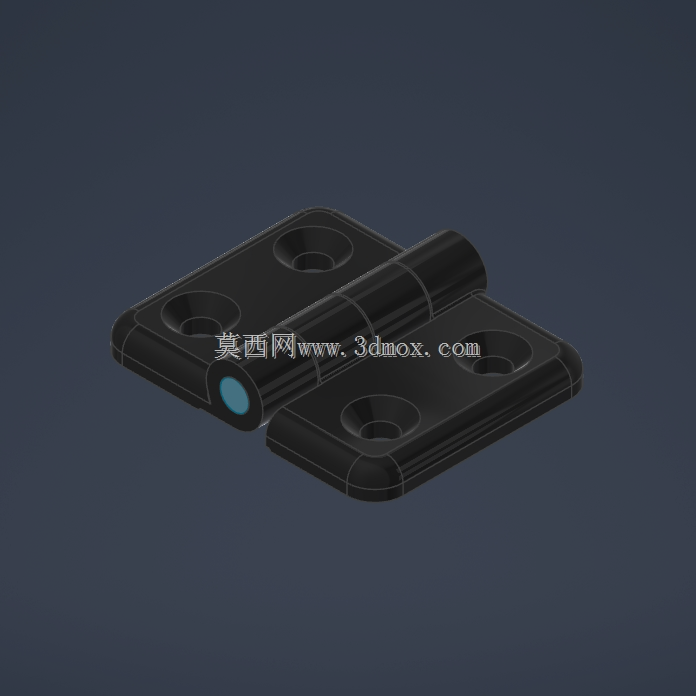

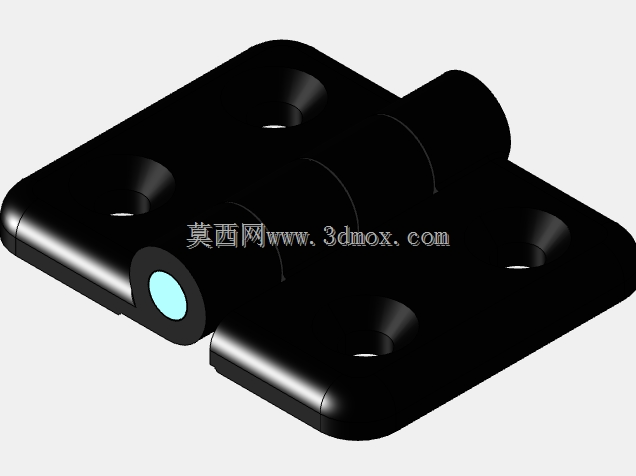

　　中间的转轴部分采用包裹式筒状结构，转轴内置阻尼缓冲结构，从渲染图中可以看到转轴端部的阻尼标识端盖，这种结构可以让门体开合到任意角度时都能保持稳定悬停，不会出现自由垂落或者猛然闭合的情况，在仪器仪表类设备上使用时，能够避免门体突然闭合撞击箱体，保护内部精密元器件不受冲击，也能防止操作人员开合检修门时被夹伤。页片的边缘全部做了R角倒圆处理，没有尖锐的直角棱边，在设备安装调试和后期维护过程中，能够减少操作人员被剐蹭受伤的风险，符合工业设备的安全设计规范。页片主体采用加厚板材冲压成型后做表面发黑处理，表面平整无毛刺，既提升了防锈耐腐蚀能力，也能适配大部分工业设备的深色外观风格，不会出现突兀的视觉反差。

　　从安装边界来看，这款铰链属于平置式安装结构，不需要在门板或者门框上做嵌入式开槽，只需要在安装面预打对应孔径的螺丝孔，直接贴合表面固定即可，安装门槛极低，即使是薄板结构的箱柜门板，也能直接安装使用，不需要额外做加强结构。转轴的转动间隙控制在极小范围内，开合过程中没有明显的旷量，长期反复开合后也不会出现页片错位、转轴松垮的问题，能够满足工业设备数千次甚至上万次开合的使用寿命要求。

　　在实际选型过程中，这类铰链常被用于需要频繁开合检修、且要求门体能够在任意开启角度保持位置的场景，比如小型检测仪器的上翻盖、设备操作侧的防护门、壁挂式控制箱的箱门，相比普通无阻尼合页，不需要额外搭配气撑或者门吸来固定门体位置，能够简化整体安装结构，减少配套零部件的使用数量，降低设备整体的装配成本。建模过程中，对转轴的配合间隙做了精准还原，页片上的沉头孔深度、孔径都按照实际工业五金件的通用标准做了参数化设置，安装孔的孔距也符合行业通用的安装尺寸规范，设计人员在做设备结构设计时，可以直接调取这个模型装配到整体设备数模中，不需要再反复核对安装孔位的匹配度，也能直接通过模型模拟门体的开合行程，验证开合过程中是否会和周边结构产生干涉，提前规避装配阶段可能出现的结构冲突问题。页片的厚度、转轴的直径都经过力学性能校核，能够承受常规小型箱门的重量，不会因为门体自重出现页片变形、转轴弯折的问题，表面的黑色涂层厚度也在模型中做了体现，能够帮助设计人员提前评估安装后页片与安装面之间的间隙，避免因为涂层厚度导致装配后出现门体错位、缝隙不均的问题。
