内燃机传动用金属连杆结构设计

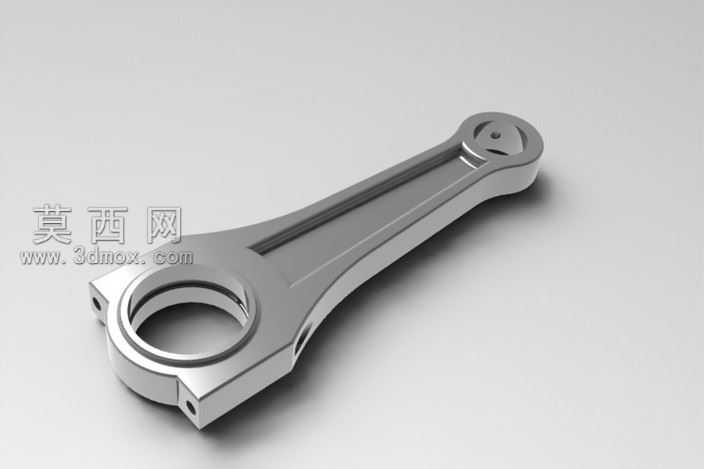

本作品为内燃机核心传动部件连杆的三维建模设计，建模阶段以实际工业应用中的连杆尺寸参数为基准，先通过草图绘制勾勒出连杆的整体轮廓，明确大小端的孔径参数、杆身的过渡弧度以及两侧加强筋的走向，再通过拉伸、切除、倒角等特征操作完成基础实体构建，针对大小端的安装孔位、定位凸台等细节做了精细化处理，确保各部位尺寸公差符合机械加工的精度要求。材质设置上选用了高强度合金钢材质，通过调整金属材质的粗糙度、反射率、环境光遮蔽参数，还原出锻钢连杆经机加工后的金属质感，表面呈现出细腻的磨砂金属光泽，边缘倒角处带有自然的高光过渡，渲染阶段采用了柔和的影棚布光方案，主光源从侧上方照射凸显连杆的立体结构，辅助光源补光消除暗部死黑，搭配浅灰色纯色背景突出主体，让连杆的结构层次清晰呈现。结构设计上，杆身采用了工字形截面，在保证整体结构强度的前提下有效降低了部件自重，大小端分别设置了用于连接活塞销和曲轴的轴孔，孔位边缘做了加厚处理提升抗冲击性能，杆身与两端的连接位置采用了大圆弧过渡，避免应力集中导致的部件断裂，整体结构完全匹配内燃机动力传输的工况需求，能够在往复运动中稳定传递动力，建模过程中对各部位的壁厚、过渡圆角都做了参数化设置，可根据不同排量的内燃机需求快速调整尺寸参数，适配不同的动力输出场景。
