多规格孔位集成式流体阀组安装板

　　在流体控制回路的阀组集成设计场景中，这类多孔位集成安装板是阀组模块化搭建的核心承载构件，日常多用于气压传动系统、中低压液压回路、小型流体输送管路的阀件集中安装工位，替代传统分散式阀座的零散安装模式，减少管路接头数量、压缩阀组整体占用空间，同时降低管路泄漏点的排查难度。从实际使用场景来看，这类安装板常配套在小型液压站的控制阀组区、自动化生产线的气动控制岛、实验室流体分配台架上，所有阀件直接贴合安装在板件平面上，流体通道可根据需求在板件内部铣削连通，也可通过板件预留的安装孔位固定外接管路接头，实现多个控制阀的集中排布。

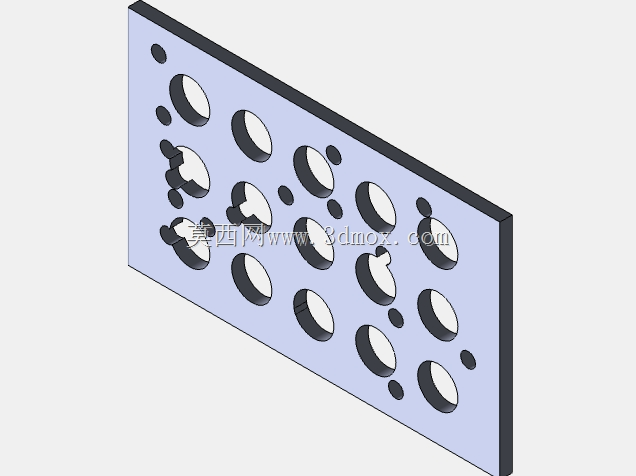

　　设计这类板件时，首先要确定适配阀件的安装孔位坐标，不同通径的阀件对应不同直径的安装过孔与流体通孔，板面上大小不一的圆孔分别对应不同规格阀件的固定螺栓过孔、流体通道孔、定位销孔，排布时需要兼顾阀件操作空间与管路走向，避免相邻阀件的手柄、接头出现干涉。板件采用矩形平板结构，厚度根据承载阀件的总重量与工作压力确定，常规中低压工况下选用10-15mm厚度的板材即可满足刚性要求，安装边界以矩形轮廓为基准，四个边角可预留整体安装固定孔，用于将整个阀组板固定在设备机架或者控制箱内。

　　孔位排布采用矩阵式错落布局，大直径孔对应大流量阀件的安装位，小直径孔为固定螺栓孔或者小通径阀件的通道孔，每个孔位的位置公差需要控制在±0.1mm以内，保证阀件安装时密封面能够完全贴合，避免出现密封偏移导致的泄漏问题。板件的安装平面需要做铣平处理，平面度公差不低于IT7级，表面粗糙度控制在Ra1.6以下，保证阀件密封面贴合时的密封性能，不需要额外增加厚密封垫即可实现可靠密封。在实际选型应用时，需要先确认待安装阀件的安装孔距、通径大小、操作方向，再匹配对应孔位排布的安装板，若有内部流道需求，还需要在板件背面或者侧面加工连通孔道，将对应阀口按照回路逻辑连通，减少外接管路的使用。

　　这类集成安装板相比分散式阀座安装，能够将阀组的整体安装空间压缩40%以上，同时减少管路接头的使用量，降低因接头松动导致的泄漏风险，日常维护时可以直接在板面上对单个阀件进行拆装，不需要拆解整个管路系统，大幅提升阀组的维护效率。建模过程中需要重点关注每个孔位的同轴度、孔边的倒角处理，避免安装时割伤密封件，板件边缘做倒钝处理，防止安装调试过程中划伤操作人员。对于有防腐需求的工况，还可以在板件表面做阳极氧化或者镀锌处理，提升板件的抗腐蚀能力，适配潮湿或者有弱腐蚀性介质的工作环境。
