多安装孔异形机械连接基座结构设计

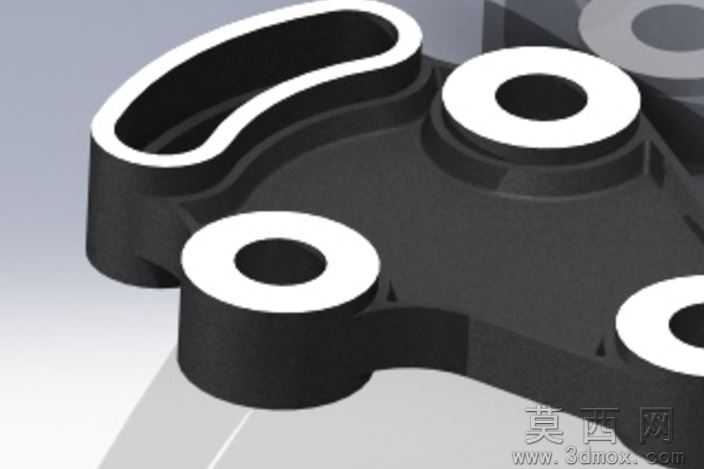

本作品为一款异形机械连接基座的三维建模设计成果，整体建模过程依托专业三维设计软件完成，从结构草图绘制到实体特征生成全程遵循机械设计的精度规范。建模初期先梳理基座的功能定位：作为多部件衔接的承载结构，需要同时满足多位置安装定位、部件间载荷传递、空间避让适配的核心需求，因此整体轮廓采用非对称异形设计，在保证结构强度的前提下尽可能缩减冗余体积，适配紧凑的设备内部安装空间。模型的结构细节处理严谨，三个带环形凸台的圆形安装孔位分别对应不同的对接部件，凸台结构经过加厚处理，能够在螺栓锁紧时分散接触面压力，避免长期受力出现结构变形；侧边的异形镂空槽并非装饰性设计，而是经过受力仿真验证后的减重结构，在不降低整体抗弯、抗扭强度的前提下，有效降低零件自重，同时为内部走线或相邻部件的运动行程预留出足够空间。材质渲染阶段选用了哑光黑色金属材质模拟实际加工后的铸铁或硬质铝合金基座质感，安装孔的环形端面做了亮面金属质感区分，还原实际零件机加工后端面的光洁度效果，渲染光影采用柔和的侧上方打光，清晰呈现出结构的凹凸层次与轮廓边界，让观看者能够直观感知零件的立体形态与结构细节。设计过程中反复调整了各孔位的相对位置坐标、基座壁厚的分布参数、镂空槽的轮廓曲率，确保所有尺寸符合机械加工的工艺要求，不存在过小的内圆角、过薄的局部结构等不利于实际生产的设计缺陷，整体模型的特征树逻辑清晰，参数可编辑性强，后续可根据实际安装需求快速调整孔位间距、整体尺寸等参数，适配不同规格的设备安装场景。
