6.5英寸高保真扬声器单元结构设计

　　在专业音频设备、家用音响系统、车载影音改装以及工业扩声场景中，中低频扬声器单元的结构设计直接决定了整套系统的频响下限与中频密度表现，本次呈现的6.5英寸扬声器结构，是面向中小功率密闭/倒相式音箱开发的通用型发声单元，适配桌面HiFi音箱、嵌入式背景音乐扬声器、车载前门改装单元等多个应用场景。从实际工程落地的角度看，这类6.5英寸单元的设计核心，是在振膜刚性、悬挂顺性、磁路驱动力三者之间找到平衡，避免出现大动态下的分割振动失真，同时保证安装兼容性符合行业通用尺寸规范。

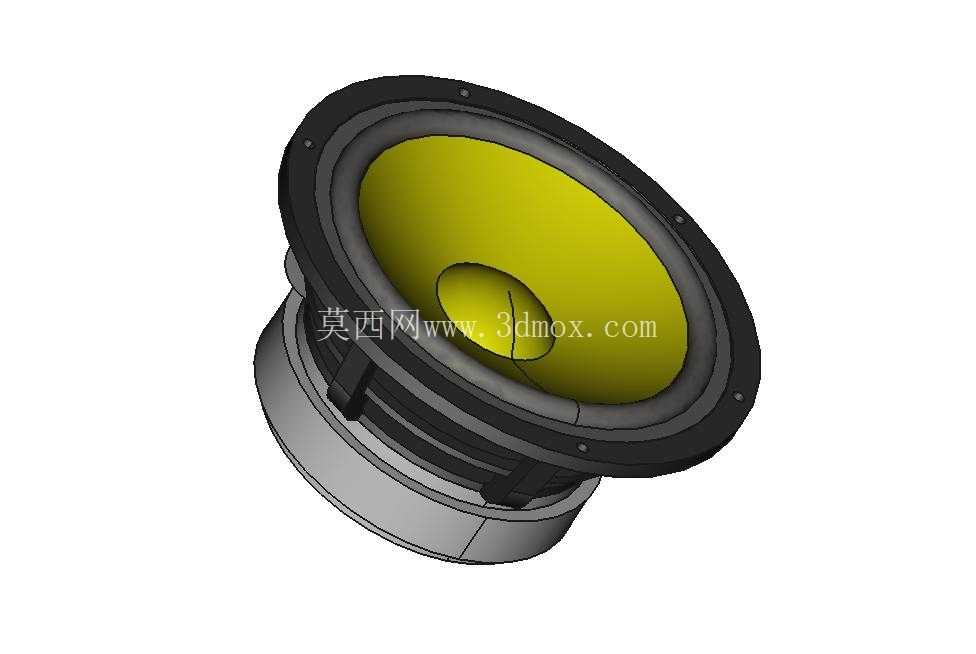

　　从结构细节来看，该单元采用黄色复合纸盆振膜，这类振膜材质在内部添加了长纤维补强成分，相比普通纯纸盆拥有更高的杨氏模量，在80W额定功率输入下，振膜做长冲程往复运动时不会出现明显的盆面形变，能够把90dB灵敏度下的中频细节完整传递出来，不会因为振膜自身的谐振导致人声频段出现浑浊感。振膜边缘的折环采用丁基橡胶材质，这类材质的耐老化性能远优于普通泡沫边，在长期高低温交变的使用环境下，不会出现折环开裂、顺性变化的问题，能够保证单元参数在全生命周期内保持稳定，折环的R弧尺寸经过反复调校，既能够给振膜提供足够的线性位移空间，又不会因为顺性过大导致单元低频下限失控，搭配定心支片的约束，振膜的最大线性位移可以达到±5mm，满足中小功率下的低频动态输出需求。

　　磁路部分采用常规的外磁式结构，铁氧体磁钢提供足够的磁隙磁通密度，配合无氧铜音圈绕组，能够在额定功率输入下提供足够的驱动力，音圈骨架采用耐高温的Kraft材质，在长时间大功率输入时不会出现骨架变形导致的擦圈问题。盆架采用加厚冷轧钢板冲压成型，表面做黑色喷塑处理，既能够保证整个单元的结构强度，在安装到箱体面板上时不会因为紧固力导致盆架形变，又能起到一定的阻尼作用，减少盆架自身的谐振传递到振膜上影响音质。盆架上的安装孔位按照6.5英寸单元的通用规范排布，安装孔中心圆直径为165mm，单元整体外径178mm，安装时需要在箱体面板上开出直径145mm的通孔，单元突出面板的高度为22mm，背部磁钢部分的深度为70mm，在做箱体结构设计时，需要预留至少75mm的背部安装空间，避免磁钢尾部碰触到箱体内的分频器或者吸音棉。

　　在实际选型适配过程中，这类单元的谐振频率大概在55Hz左右，搭配容积8L左右的倒相式箱体，可以把低频下潜延伸到45Hz左右，完全满足桌面近场聆听或者车载环境的低频需求，不需要额外搭配低音炮就能获得足够的低频氛围感。如果是用在密闭箱场景，10L左右的填充吸音棉的密闭箱体，可以获得更干净利落的低频瞬态表现，适合监听类音箱的使用需求。在做三维结构适配的时候，需要注意单元接线端子的位置，该单元的接线端子位于盆架后侧的下方，两个焊片间距为6.3mm，适配常规的2.8mm插簧接线端子，布线时需要预留足够的线长，避免线材拉扯到振膜或者定心支片，同时要注意接线的极性，红色焊片对应功放正极，接反的话会导致单元相位反转，和其他单元搭配时出现声短路的问题。

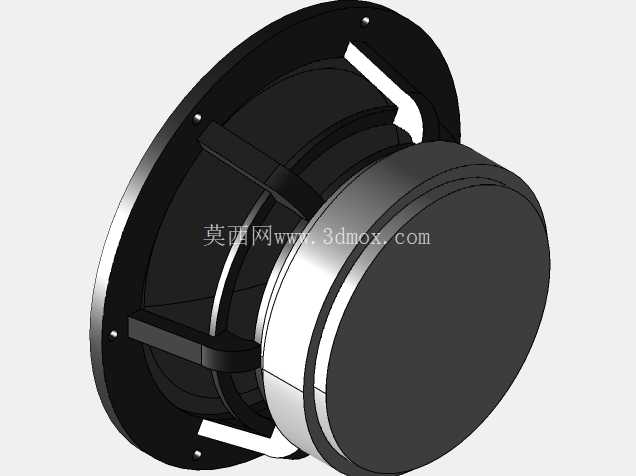

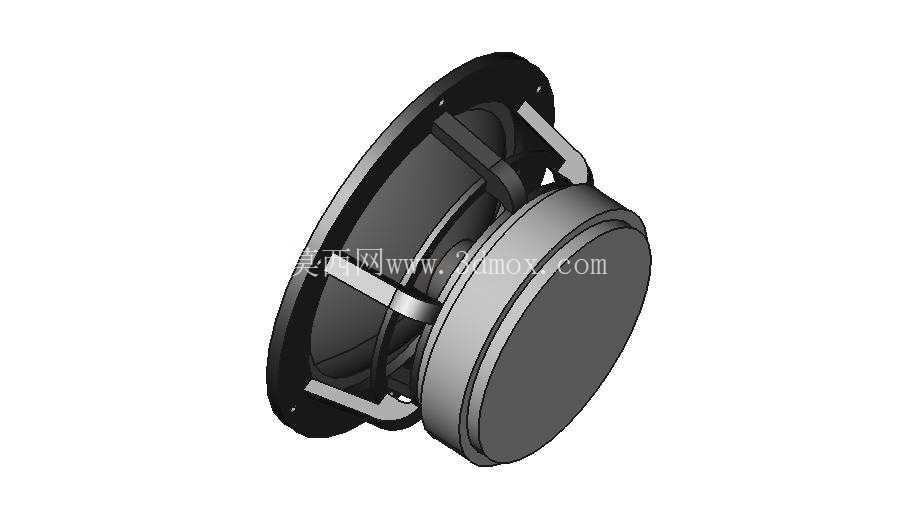

　　从建模的细节还原度来看，该模型完整复现了振膜的曲面弧度、折环的波纹结构、盆架的冲压加强筋、磁钢回路的分层结构，甚至连盆架上的安装沉孔、接线端子的卡扣结构都做了1:1的还原，在做音箱整体结构设计的时候，可以直接把该模型导入装配环境，提前检查安装间隙、面板开孔尺寸、磁钢与箱体内部结构的干涉情况，不需要再手动测量实物尺寸做逆向建模，能够大幅缩短音箱产品的开发周期。对于做音响改装的从业者来说，也可以通过该模型提前在三维环境中模拟安装位置，检查单元和车门内饰板、玻璃升降机构的干涉情况，避免改装过程中出现开孔错误、单元无法安装的问题。

　　在结构可靠性设计上，该单元的定心支片采用同心圆波纹结构，能够给音圈提供均匀的复位力，保证音圈在磁隙中始终保持居中位置，不会因为长期大动态工作出现音圈蹭磁的问题，定心支片上还预留了引线走线槽，把音圈引线固定在定心支片上，避免引线在振膜运动时出现拍打盆架的异音。磁钢和T铁、华司之间采用高强度结构胶粘接，并且做了铆边加固，在大音量工作时不会出现磁钢移位的问题，能够承受长期的振动冲击，满足车载这类高振动场景的使用需求。
