家用HiFi高音扬声器单元结构设计

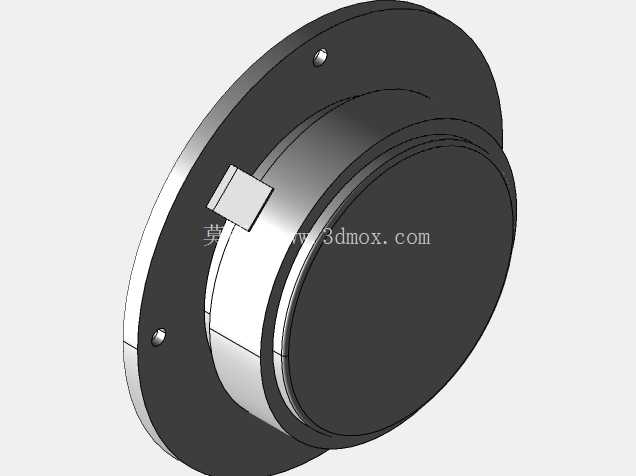

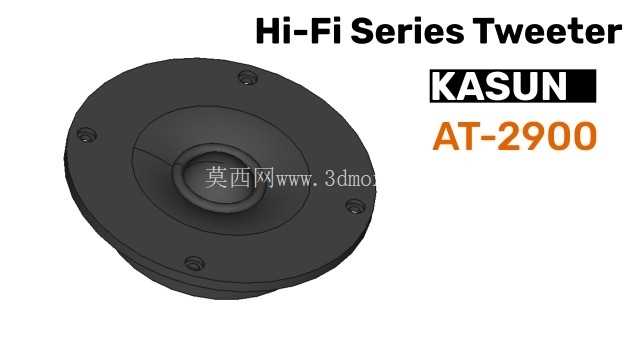

　　在民用音频设备的结构设计领域，高音单元作为整套音响系统的高频信号重放核心，其结构合理性直接决定了整套系统的高频延伸、指向性表现与听感还原度，本次呈现的高音单元结构，针对家庭影院、桌面HiFi系统的嵌入式安装场景做了全维度的结构适配。从实际安装场景来看，这类高音单元大多嵌入书架箱、落地箱的前面板或者家庭影院的卫星箱、吸顶声道模块中，需要和低音单元、分频器做安装位的匹配，因此整个单元的安装法兰采用了圆形等径设计，法兰边缘均匀布置了四颗沉头安装孔，孔位的节圆直径经过适配，能够兼容市面上多数常规4寸高音单元的安装开孔尺寸，安装时沉头孔可以完全容纳螺丝头部，不会出现凸起刮蹭面罩网布的问题，法兰厚度控制在合理区间，既保证了安装后的结构强度，不会因为面板锁紧力出现法兰形变，也不会因为过厚导致单元突出箱体面板过多，影响整体外观的平整度。从功能特性层面来看，该单元属于球顶式高音结构，中心的振膜采用了内凹式球顶设计，这种结构的优势在于能够获得更宽的水平指向性，在家庭环境的听音位偏移场景下，不会出现高频衰减过快的问题，振膜外围的悬边采用了顺性适配的材料结构，能够保证高频振动时的线性位移，减少分割振动带来的失真。振膜前方的相位锥结构做了一体化的弧度设计，能够对振膜发出的高频声波做相位校正，减少不同位置声波的路径差带来的相位干涉，让高频重放的结像更清晰。

　　单元的背部腔体采用了密闭式的后腔结构，腔体内部的容积经过匹配，能够给振膜提供合适的声学阻尼，避免后腔反射声波对振膜正面辐射的声波造成干扰，同时后腔的密封结构也能够隔绝箱体内部低音单元工作时产生的气流扰动，避免低音的背波冲击高音振膜产生异常调制失真。在设计思路上，整个单元的结构优先考虑安装兼容性与声学性能的平衡，法兰盘的外缘做了微小的倒角处理，既能够在安装时起到导向作用，方便快速对准箱体的安装开孔，也能够减少法兰边缘的声波衍射，避免尖锐边缘带来的高频衍射干扰。

　　单元的接线端子布置在后腔的侧下方，端子的间距符合行业通用标准，能够适配常规的插簧接线端子，接线时不需要额外做转接处理，端子周围做了凸起的防护结构，避免安装时接线受力拉扯导致端子松脱。从安装边界来看，该单元的整体高度控制在常规箱体前面板的安装深度范围内，不需要在箱体内部额外做加深的沉台结构，普通厚度的密度板箱体就可以直接安装，单元的最大外径、开孔直径、安装孔位、背部腔体直径都做了公差匹配，能够保证安装时间隙均匀，不会出现卡滞或者间隙过大漏声的问题。

　　在实际的设备选型过程中，结构工程师可以直接调用该模型做箱体的安装位干涉检查，不需要重新测绘单元的外形尺寸，能够大幅缩短音箱产品的开发周期，模型的各个装配层级都做了拆分，能够清晰看到法兰、振膜、悬边、后腔、接线端子的配合关系，方便工程师根据实际的产品需求做安装位的微调，比如调整安装孔的位置、修改法兰的厚度来适配不同厚度的箱体面板，或者调整后腔的尺寸来匹配不同的分频器安装空间。这类高音单元的结构设计，没有采用多余的装饰性结构，所有的外形特征都服务于安装便利性与声学性能，比如法兰表面的平整设计，既方便安装时打密封胶，也能够保证和箱体面板贴合紧密，减少安装缝隙的漏声，振膜周围的环形台阶结构，能够固定网罩的卡扣位置，不需要额外增加网罩固定结构，简化了整体的装配流程。
