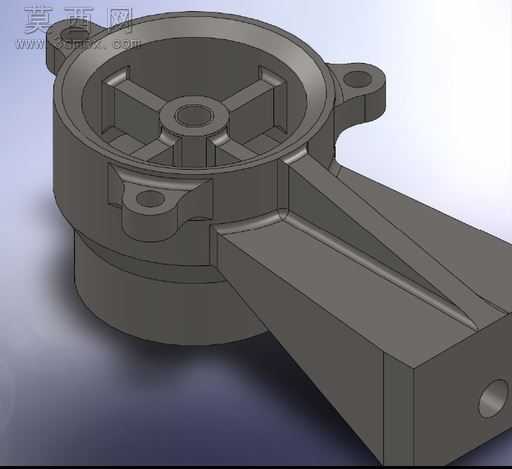

本作品为安全阀核心承压阀体的三维参数化建模成果,建模过程严格遵循机械设计规范与阀门类零件的加工工艺要求,以SolidWorks为核心建模工具完成全流程设计。建模初始阶段先梳理阀体的功能逻辑:作为安全阀的主体承载结构,需要同时满足介质流通、内部组件安装定位、外部管路连接、承压密封四大核心需求,因此先绘制二维草图标定各部分尺寸基准,以中心回转腔体为核心基础特征,通过旋转凸台命令生成主体的圆筒承压结构,保证内腔流道的同轴度公差符合设计要求。针对阀体侧面延伸的安装臂结构,采用拉伸凸台命令逐步生成实体,对臂端的安装孔位通过异形孔向导命令精准生成,严格控制孔位的中心距与孔径公差,保证后续与执行机构的装配精度。内腔的十字形定位筋结构采用拉伸切除与阵列结合的方式完成,筋板的厚度、过渡圆角均经过受力校核,既保证对内部阀瓣组件的导向定位精度,又避免应力集中导致的承压失效风险。建模过程中对所有锐边均添加了规范的工艺倒角与圆角,不同壁厚的衔接位置采用渐变过渡处理,符合铸造工艺的脱模要求,避免生产过程中出现缩孔、裂纹等缺陷。材质渲染阶段选用工业常用的铸钢材质效果,调整金属粗糙度、反光度参数还原真实铸件的哑光金属质感,通过环境光影调整突出阀体各部分的结构层次,清晰展示流道走向、安装定位面、连接孔位的细节特征。整体建模过程完全采用参数化驱动,所有尺寸均可根据实际工况参数调整修改,可直接用于后续的工程图生成、装配干涉检查、有限元受力仿真分析,也可直接对接数控加工编程流程,为安全阀的整体设计、生产制造提供精准的三维数字模型支撑,模型的结构细节完全匹配工业级安全阀的实际生产标准,具备较高的工程实用价值。
------分隔线----------------------------
- 上一篇:气动电磁阀控制元件三维结构设计
- 下一篇:手动球阀三维结构设计模型
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 846.94 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2009,效果图,其它,
- 软件分类 阀门
