法兰连接式手动流量调节阀三维结构

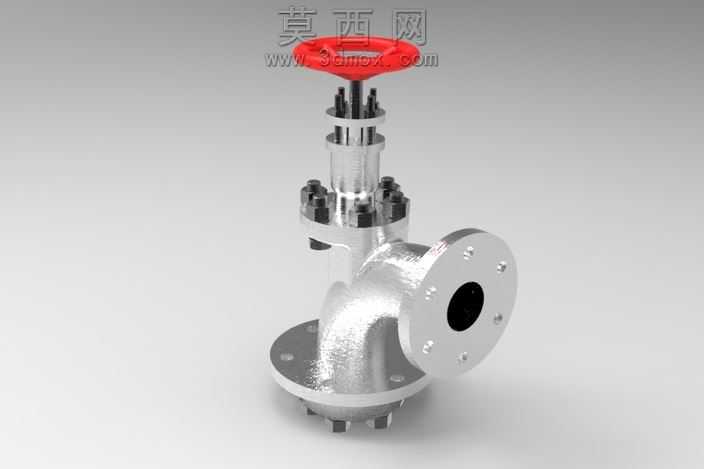

该作品为工业管路系统中使用的手动流量调节阀三维建模成果，建模过程中严格遵循阀门类产品的通用设计规范，对各部件的尺寸比例、装配关系进行了精准还原。模型整体采用铸钢金属材质作为阀体基础材质，表面做了细腻的金属磨砂质感处理，还原了工业铸件的真实肌理，顶部操作手轮采用醒目的红色哑光烤漆材质，与银色金属阀体形成清晰的视觉区分，便于在实际工业场景中快速识别操作部件。结构设计上，阀体采用角式流道结构，进出口均设置标准法兰连接端，法兰盘上的螺栓孔位、密封面结构均按照通用管路法兰标准制作，保证模型可直接用于管路装配模拟；阀杆部分采用多级密封结构设计，建模时还原了填料压盖、紧固螺栓组、阀杆升降导向结构的细节，清晰展示了手动旋转手轮带动阀杆升降、改变流道通流面积从而调节流体流量的工作原理。渲染阶段采用柔和的工业产品布光方案，通过多角度光源突出金属部件的轮廓转折与材质质感，背景采用简洁的浅灰色渐变，避免多余元素干扰模型本身的结构展示。设计思路上，该模型兼顾了结构展示性与工程实用性，既可以作为阀门类产品的教学演示素材，帮助学习者直观理解手动调节阀的内部构造与工作逻辑，也可用于工业管路系统的装配仿真、方案展示环节，所有部件均按照实际加工装配逻辑拆分建模，可支持后续的工程出图、运动仿真等拓展应用，完整还原了该类阀门从外部操作部件到内部流道、密封结构的全部细节特征。
