两位按压式音响快速接线端子

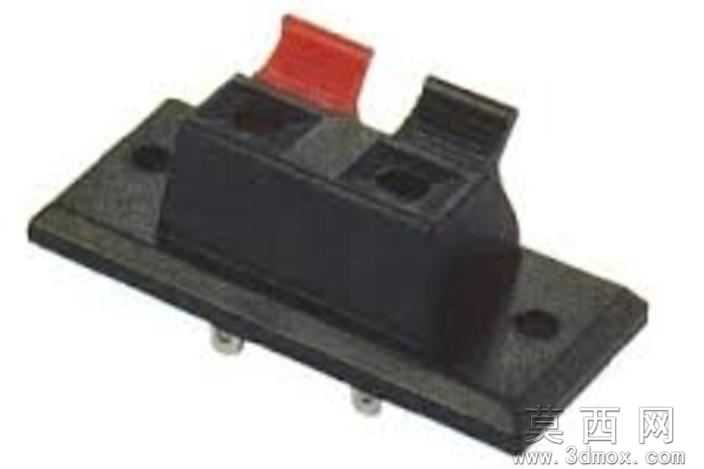

本模型为两位按压式音响快速接线端子，建模过程以实物测绘尺寸为基准，采用SolidWorks进行全参数化建模，首先绘制底座安装板的轮廓草图，通过拉伸凸台生成带安装孔的扁平基座，基座两侧预留的圆形通孔用于螺丝固定，可适配常规面板安装场景。接着构建端子主体的绝缘外壳部分，外壳采用带拔模斜度的块状结构，顶部开设两个对应接线位的按压腔，分别适配红色与黑色的按压按键，按键部分通过拉伸与圆角处理还原实物的弧形按压面，按键与外壳的配合间隙严格按照实物装配公差设置，还原按压动作的活动空间。端子底部的插针结构采用圆柱拉伸生成，插针位置与外壳内部的导电片安装位精准对齐，内部导电夹片结构通过钣金模块绘制折弯轮廓，还原压线弹片的弹性结构形态。材质渲染阶段，绝缘外壳与基座赋予黑色哑光塑料材质，调整粗糙度参数还原普通工程塑料的磨砂质感，红色按键赋予亮面红色塑料材质，与黑色主体形成清晰的功能区分，底部金属插针赋予镀镍金属材质，添加轻微反射效果还原金属光泽。建模过程中对所有棱角进行了R0.3-R0.5的圆角处理，还原注塑件的工艺圆角特征，避免尖锐棱角不符合实际生产工艺。整体结构设计围绕快速接线的使用需求，无需工具即可通过按压按键实现导线的快速插拔与锁紧，适用于音响、功放等音频设备的外接导线连接场景，模型完整还原了产品的外观形态与装配结构，可用于产品展示、安装模拟以及相关配件的配套设计参考，各部件之间的装配关系清晰，可拆分进行单独的结构优化或工程图导出。
