玻璃纤维制品生产用框架式压机结构

　　这款压机主要面向玻璃纤维复合材料制品的压制成型工序，在复合材料加工车间的成型工段承担核心成型作业，适配中小型平板类、带局部凸起结构的玻纤制品批量生产需求，可匹配手糊预成型后的模压固化、预浸料热压定型等多种工艺场景，相比传统四柱压机，其侧开式的合模结构更适配玻纤制品铺层、取件的操作习惯，操作人员可从设备正面及侧方无遮挡完成铺料、清理模腔、取出成品的操作，无需避让四柱结构带来的操作盲区。

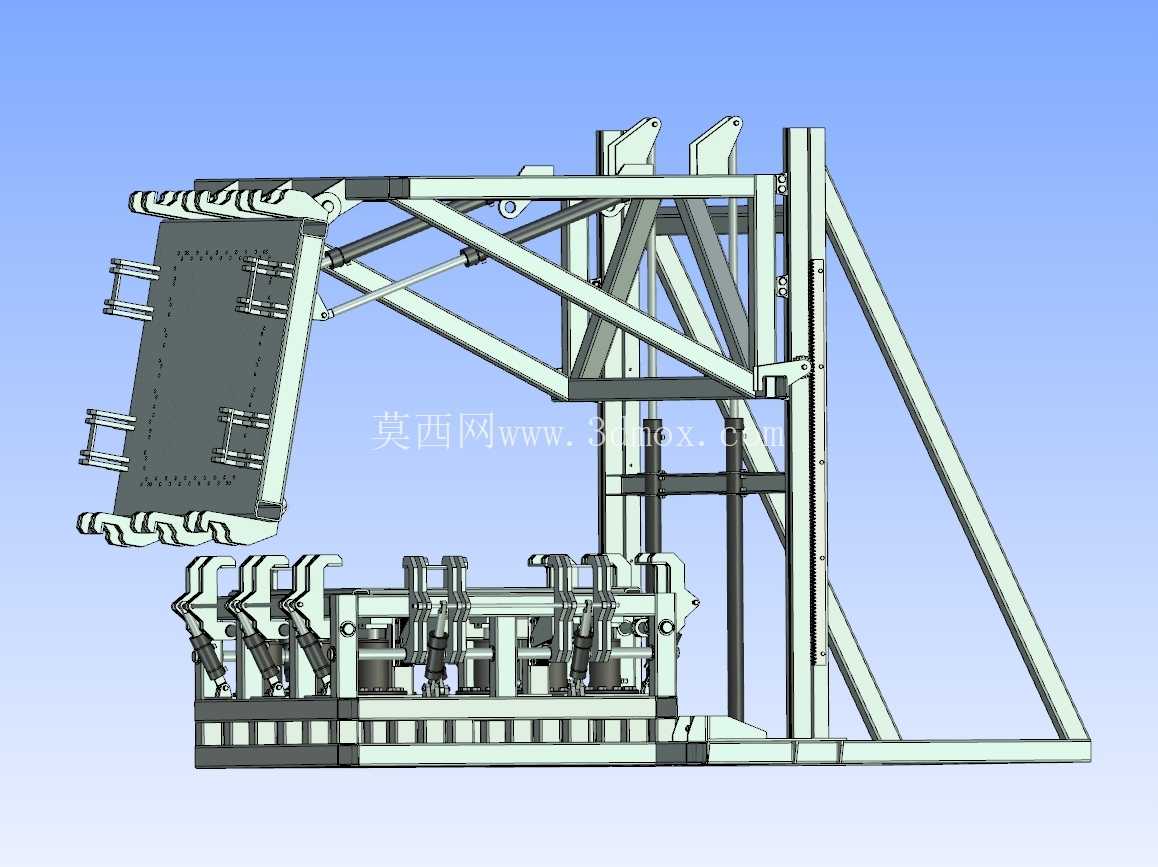

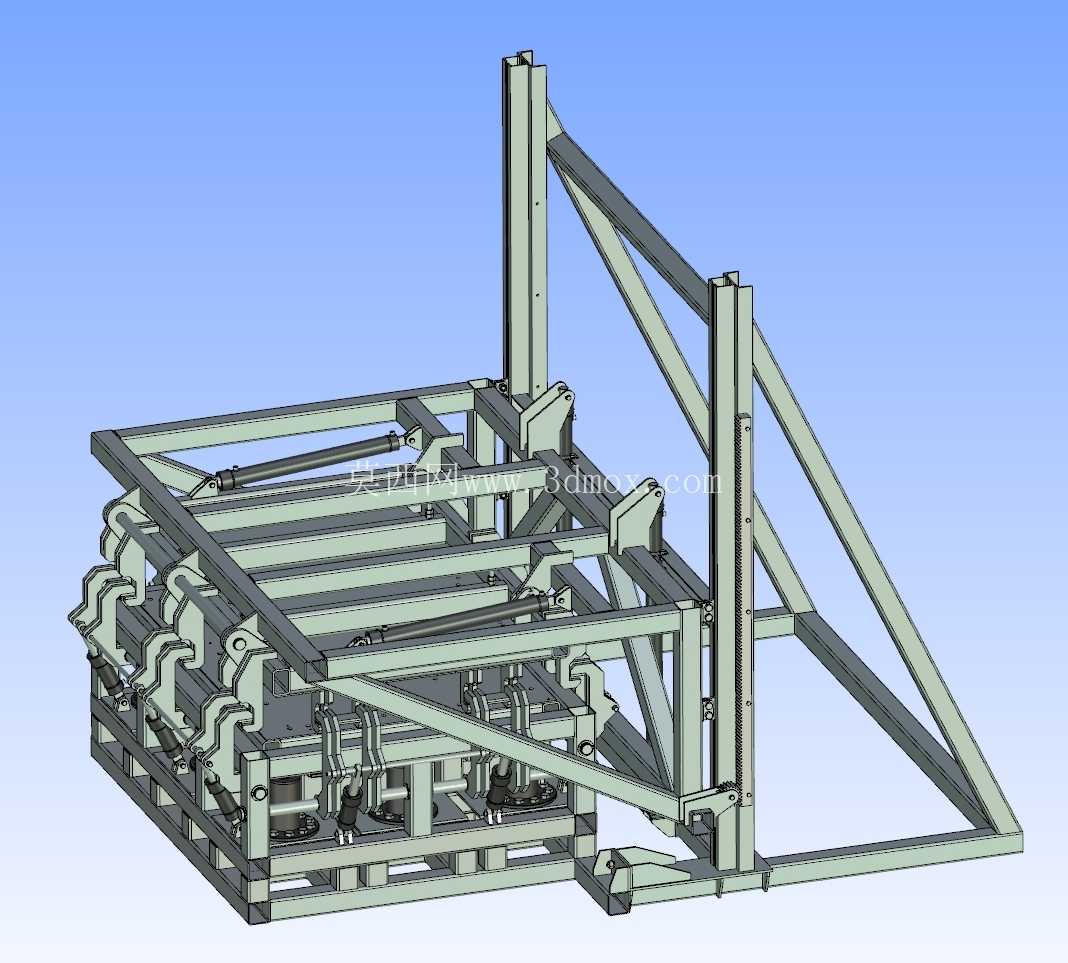

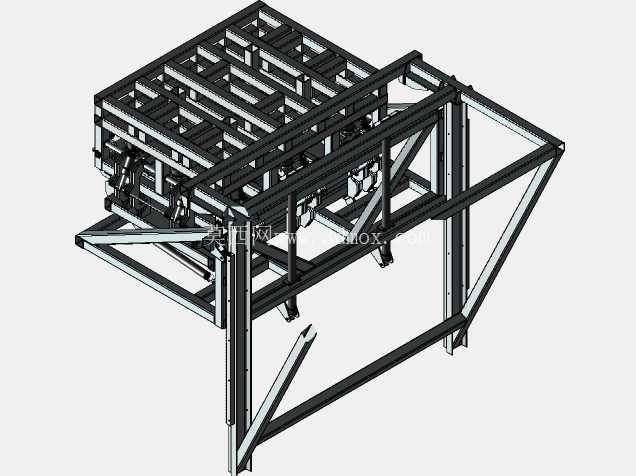

　　从结构设计逻辑来看，设备采用后侧三角桁架式支撑框架作为承力主体，替代传统压机的四柱承力结构，将压合动作的受力路径直接传导至底部安装基座，后侧斜向支撑梁可抵消压合过程中动模翻转产生的倾覆力矩，避免长期受力导致的机架变形；动模部分采用多组平行四边形连杆机构配合侧边斜向支撑油缸实现翻转开合，开模状态下动模可倾斜至接近垂直的角度，完全露出定模模腔表面，方便操作人员铺设玻纤织物、涂刷脱模剂以及清理模腔残留的树脂飞边，合模过程中连杆机构可带动动模先完成翻转对位，再沿垂直导轨下行完成压合动作，两段式的动作逻辑可避免合模过程中动模与定模发生剐蹭，保护模腔表面的成型精度。

　　设备底部的定模安装平台采用T型槽阵列布局，可通过压板灵活固定不同尺寸的成型模具，平台下方集成多组垂直布置的压合油缸，油缸出力沿平台均匀分布，可保证压合过程中模腔各位置压力一致，避免玻纤制品因压力不均出现局部缺胶、纤维褶皱的缺陷；侧边的垂直导轨采用矩形淬硬导轨配合可调间隙的滑块结构，长期运行磨损后可通过调整滑块镶条补偿间隙，保证动模运行的直线精度，导轨旁设置的齿条结构可配合行程开关实现动模开合位置的精准限位，可根据不同模具的开合行程调整限位触发位置，适配不同厚度制品的生产需求。从安装边界来看，设备整体为落地式安装结构，底部框架预留有地脚螺栓安装孔，可直接固定在车间硬化混凝土地面上，无需额外制作混凝土安装基础，设备后侧需要预留不小于1.2米的维护空间，方便对后侧的支撑桁架、油缸管路进行日常检修，正面操作侧预留1.5米以上的操作空间即可满足铺料、取件的操作需求，设备总宽度适配常规车间3米宽的通道布局，可直接通过标准车间门完成进场安装，无需拆解主体结构。

　　在功能特性上，该压机的压合速度、保压时间可通过配套的液压系统灵活调整，可适配不同树脂体系的固化工艺要求，针对玻纤制品压合过程中需要缓慢排气的工艺需求，动模下行过程可设置多段速度切换，在合模初始阶段快速下行接近模腔，接触物料后切换为低速压合，逐步排出层间的空气，避免制品内部出现气泡缺陷，保压阶段可维持恒定压合力，直至树脂完全固化后再开模取件；设备的动模、定模安装面均经过精加工处理，平面度控制在0.1mm每米范围内，可保证合模后模腔的配合精度，减少飞边的产生，降低后续制品修边的工作量。相比通用型压机，该结构的设计完全围绕玻纤制品的生产操作流程优化，没有冗余的功能结构，整体刚性充足，操作视野开阔，日常维护点均布置在设备外侧及后侧，无需拆解设备主体即可完成密封件更换、管路检修等日常维护作业，适合中小型复合材料加工厂的日常批量生产使用，也可作为实验室小批量试制设备用于玻纤制品的工艺研发。
