三轴半挂燃油运输罐车结构设计

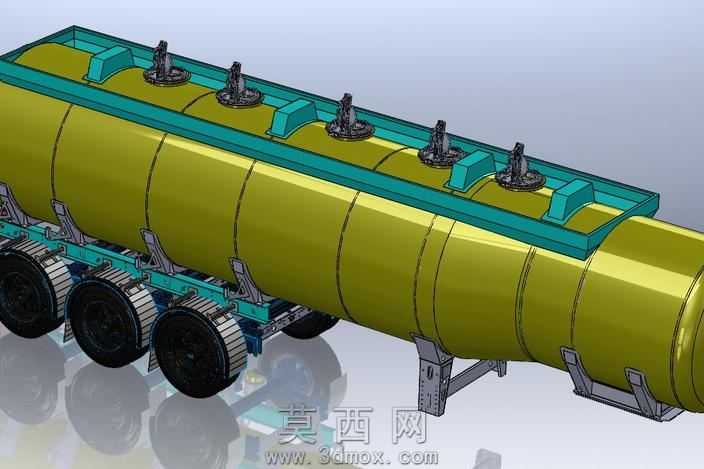

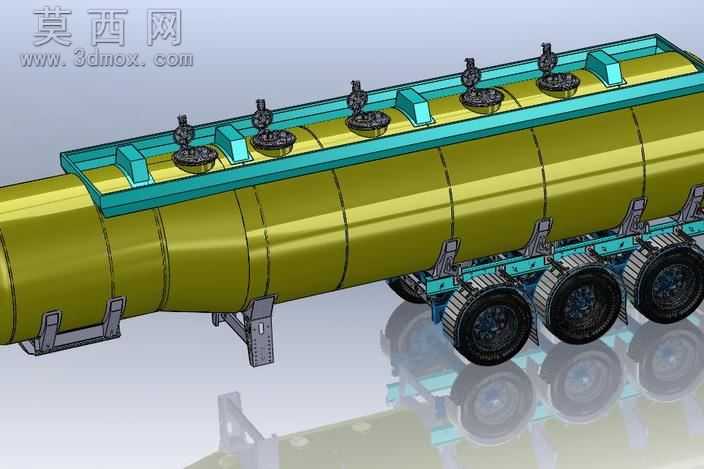

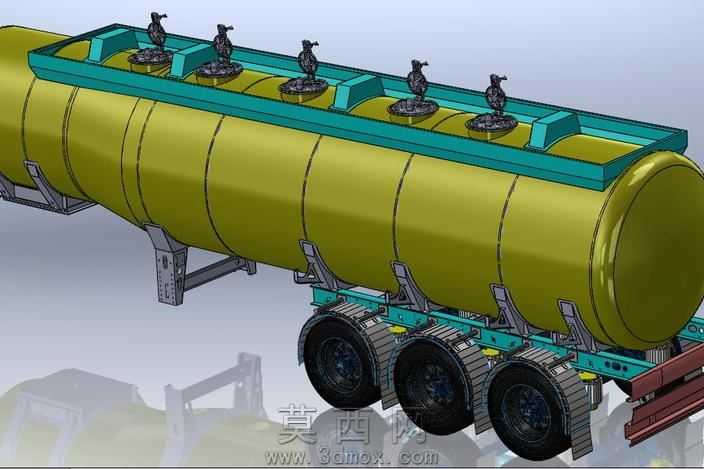

本作品为三轴半挂式燃油运输罐车的三维结构设计，建模过程中严格遵循道路危险货物运输车辆的结构规范，对整车各系统进行了全参数化的精准建模。罐体主体采用卧式圆柱形承压结构设计，建模时通过曲面放样功能生成流畅的罐体轮廓，封头采用标准椭圆形承压结构，保证罐体在储运燃油过程中的结构强度与承压稳定性，罐体表面赋予橄榄黄金属烤漆材质，还原真实罐车的外观涂装效果。罐体顶部沿轴向布置多组带密封结构的人孔与装卸料阀组，每组阀组配套独立的操作平台与安全防护栏，防护栏采用青蓝色工程金属材质，通过拉伸与阵列命令快速完成多组阀位平台的布局，同时在平台与罐体之间设计了加强筋支撑结构，避免运输过程中平台受震动产生形变。行走系统采用三轴重载半挂布局，每根车轴配套双轮胎结构，轮胎建模还原了真实货运轮胎的胎面花纹与轮毂细节，车轴与罐体之间通过重载悬挂支架连接，支架采用铸钢材质，建模时对支架的受力弯折部位做了圆角过渡处理，还原真实部件的工艺特征，悬挂系统配套多组钢板弹簧结构，可有效缓冲运输过程中的路面颠簸。罐体底部沿轴向布置多组V型支撑鞍座，将罐体载荷均匀传递至底盘车架，车架纵梁与横梁采用焊接钢结构建模，赋予哑光灰金属材质，同时在车架侧部设计了防护栏与管线排布结构，还原真实罐车的底盘布局细节。渲染阶段采用工作室环境光，通过地面反射效果突出整车的金属质感与结构层次，各部件之间的装配关系完全还原实车的连接逻辑，可用于专用车结构教学、储运设备方案展示等场景，整体建模精度满足工程级演示需求，各部件均可单独拆分编辑，方便后续进行结构优化与有限元分析。
