螺旋绕组加工组装工装结构设计

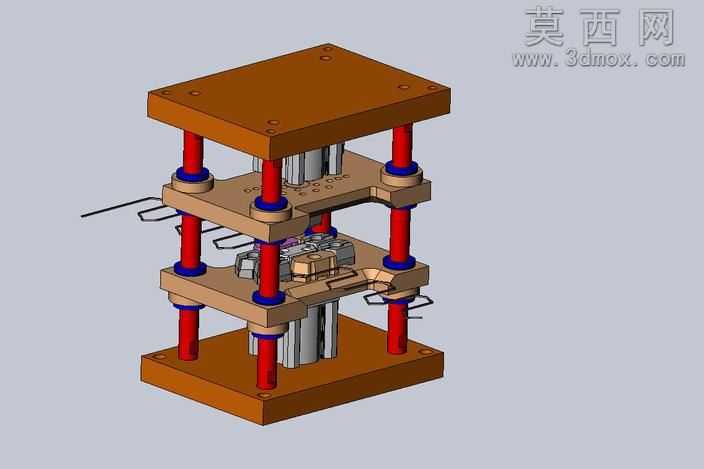

本模型为螺旋绕组加工组装专用工装，整体采用层叠式立式框架结构完成三维建模，通过多根导向立柱实现各层模板的精准定位与滑动导向，建模过程中对各部件的装配公差、配合间隙做了严谨的参数化设定，确保工装运行过程中各运动部件无卡滞、定位精度满足绕组加工要求。模型渲染阶段针对不同部件赋予了差异化材质：上下基座与各层模板采用棕褐色工程硬质合金材质，还原金属加工件的哑光磨砂质感；导向立柱采用亮红色高强度结构钢材质，搭配蓝黑色硬质耐磨轴套，清晰区分固定支撑部件与滑动配合部件；内部绕组成型工位的金属构件采用银灰色金属材质，还原加工工位的金属切削加工质感，整体渲染效果层次分明，各功能部件辨识度极高。结构设计上，该工装采用四层板分层布局，底部基座为整体承载基础，通过地脚安装孔可实现工装在加工工位的固定安装；中间两层活动模板分别对应绕组的预压定位与成型加工工位，可沿导向立柱完成上下开合动作，适配不同规格螺旋绕组的加工装夹需求；顶部模板为施压承载端，可外接施压驱动部件完成绕组的压装成型作业，各层模板上均预设了绕组避让槽与定位卡槽，可精准固定待加工的螺旋线材，避免加工过程中线材移位导致的成型误差。设计思路围绕螺旋绕组加工的装夹定位、成型精度、操作便捷性三大核心需求展开，摒弃了传统卧式工装装夹繁琐、定位精度差的弊端，采用立式层叠结构大幅缩小了工装的占地面积，同时通过导向立柱的统一基准设计，将各工位的同轴度误差控制在极小范围内，有效提升螺旋绕组的成品一致性；各滑动配合部位均设计了可拆卸的耐磨轴套，后期维护仅需更换磨损轴套即可，大幅降低了工装的全生命周期使用成本，整体结构紧凑、功能分区清晰，可直接适配自动化绕组生产线的安装使用需求，也可作为手动绕组加工的专用工装投入生产使用。
