06B规格单股滚子链传动结构

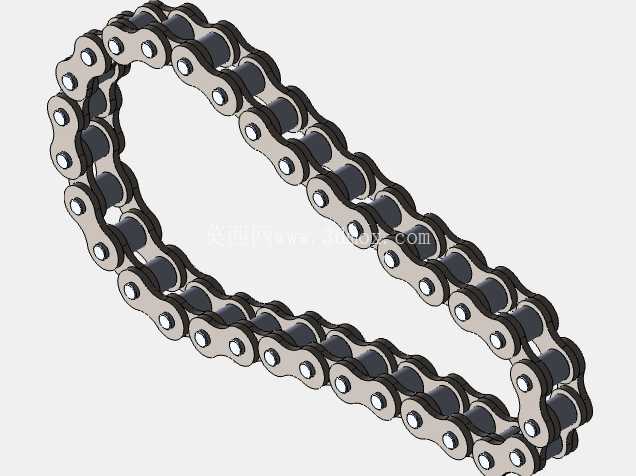

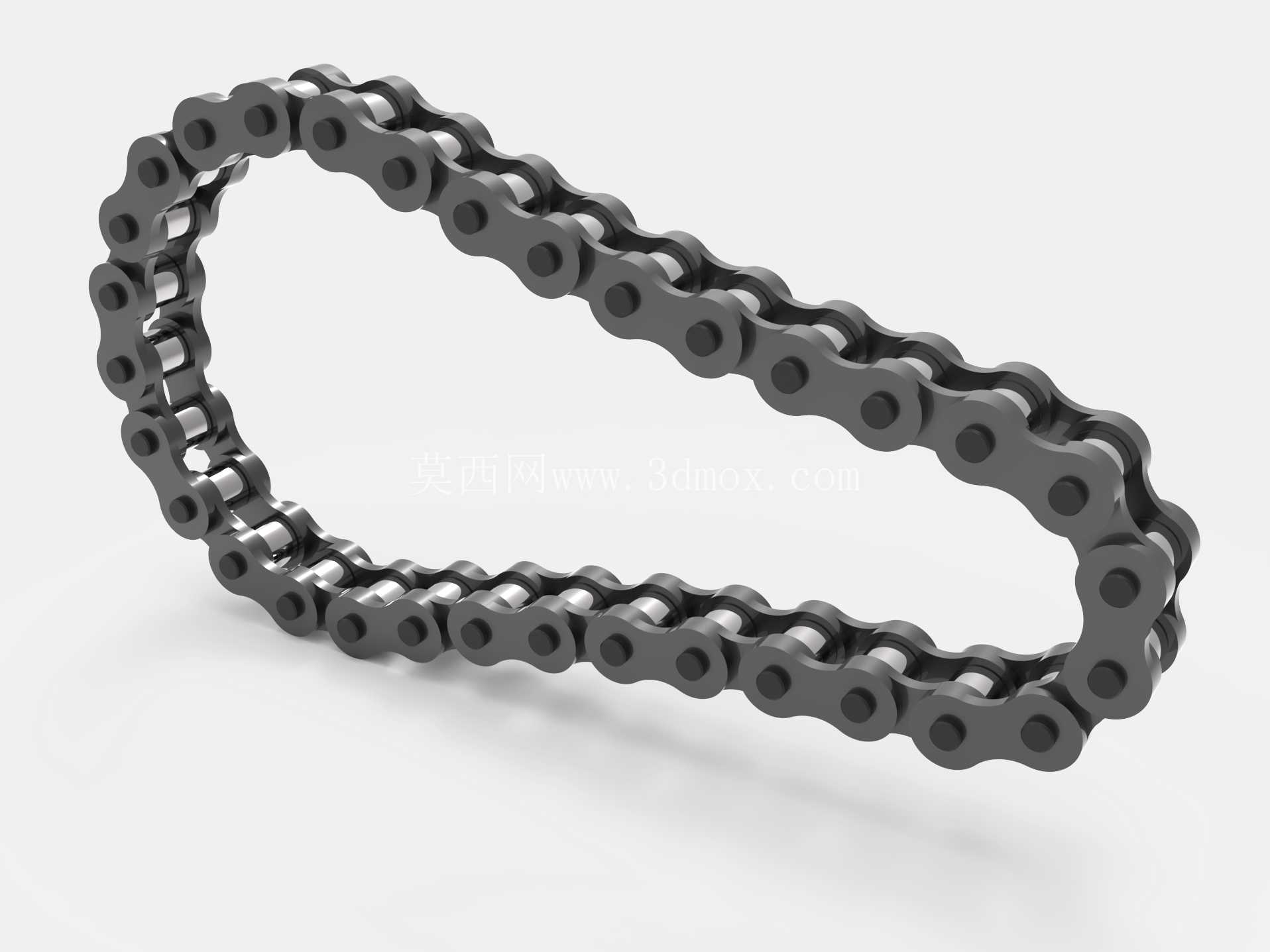

　　从结构设计逻辑来看，06B单股滚子链的核心是通过内链节、外链节的交替铰接实现挠性传动，内链节由两个内链板、两个套筒、两个滚子压配组成，外链节则由两个外链板与两个销轴压配，销轴穿入套筒内部形成转动副，滚子空套在套筒外侧，与链轮轮齿啮合时可通过自身转动降低啮合摩擦损耗，这也是滚子链相较于无滚子套筒链的核心优势——在相同张紧力下，啮合效率可提升5%-8%，链轮齿面磨损速率降低40%以上。做结构设计时首先要明确安装边界，06B链条的节距为9.525mm，单排链的最小内节内宽为5.72mm，滚子直径6.35mm，销轴直径3.28mm，链板高度8.26mm，这些尺寸直接决定了配套链轮的齿形参数、轴系的跨距设计以及张紧机构的调节行程。在轻工输送、小型机床进给、包装设备分度传动这类对传动精度有基础要求、载荷等级中等的工况里，06B单股滚子链是应用频次极高的挠性传动部件，区别于大节距重载输送链，这类小节距单排链的适配场景集中在中心距0.5-2m区间、传动比不大于6的动力传递环节，日常接触到的小型自动化生产线工件移位、食品包装膜拉送机构、台式钻床的主轴进给传动、小型输送线的辊筒驱动，都能见到这类链条的应用。

　　在布置传动结构时，要优先保证两链轮的共面度，偏差不能超过0.2mm/100mm中心距，否则会出现链条偏磨、外链板与链轮齿侧剐蹭的问题，初期跑合阶段就会出现异常温升，长期运行会导致链板疲劳断裂。很多新手设计时容易忽略链条的垂度要求，水平布置的传动链松边垂度要控制在中心距的1%-2%，垂直布置时垂度不能超过0.5%，如果中心距超过1m或者存在正反转频繁切换的工况，必须加装张紧轮，张紧轮的布置位置要选在松边靠近小链轮的一侧，压入深度控制在2-3个链节高度，避免啮合包角过小导致跳齿。

　　从功能特性上看，单股06B滚子链的额定拉伸载荷为9kN左右，适配的输入功率在0.1-3kW区间，运行线速度不超过15m/s，相较于同步带传动，它对环境的适应性更强，在有少量粉尘、轻度油污的车间环境下不需要做全封闭防护，日常维护只需要定期补充锂基润滑脂即可，不需要像同步带那样定期检查张紧力、更换带体；相较于齿轮传动，它的中心距调整余量更大，不需要高精度的箱体轴承孔定位，加工装配成本更低，适合对成本控制较严的通用设备。设计建模时要注意链节之间的配合间隙，套筒与销轴之间的间隙要控制在0.02-0.05mm，既要保证转动灵活，又不能间隙过大导致传动冲击，滚子与套筒之间的间隙控制在0.1-0.15mm，保证啮合时滚子能自由转动。很多人做链条三维建模时容易把链板的倒角做的不符合工艺实际，内外链板的两端都是8字形结构，冲压成型时会有自然的圆角过渡，销轴两端的铆头要突出外链板0.5-1mm，防止销轴窜出脱落。在做装配仿真时，要注意链条的张紧预拉伸量，新链条安装时的预拉伸量要控制在极限拉伸载荷的1/3左右，跑合100小时后要重新调整张紧度，因为初期跑合阶段链节铰接处会有磨合间隙，链条会出现一定的伸长量，如果不及时调整，很容易出现跳齿、脱链的故障。

　　另外在选型时要注意，单股06B链条不能用在有冲击载荷的重载工况，比如冲床的主传动、重型输送机的驱动，这类场景需要选用多排链或者更大节距的链条，单排链的抗冲击能力有限，瞬时过载超过额定载荷1.5倍时就可能出现链板断裂或者销轴剪切失效。在安装空间校核时，要预留出链条接头的安装空间，06B链条常用的接头是弹簧卡式接头，安装时需要用卡簧钳撑开卡簧，所以链轮外侧至少要留出20mm以上的操作空间，否则后期维护更换链条时会出现操作空间不足的问题。如果是在有腐蚀环境的工况下使用，比如食品加工设备、化工输送设备，要选用镀镍或者不锈钢材质的链条，普通碳钢链条在潮湿腐蚀环境下很容易出现锈死，导致链节无法转动，加速链轮磨损。
