工业储罐与接收容器成套结构设计方案

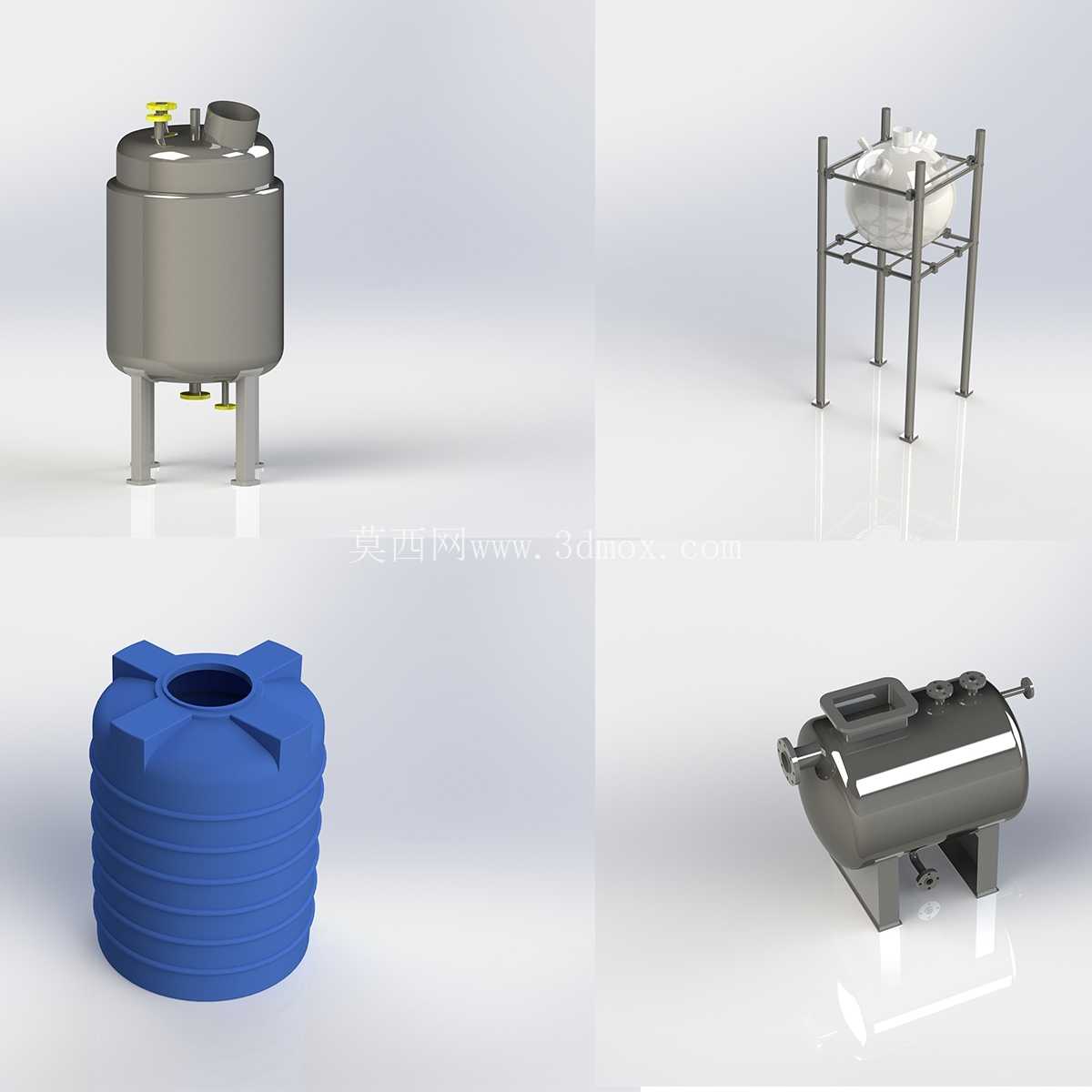

　　在化工、食品加工、制药以及市政水处理等工业场景中，物料的暂存与中转衔接是连续生产流程里不可忽视的环节，本次梳理的储罐与接收器类三维结构，覆盖了立式承压储罐、框架支撑式中转料仓、大容量PE储槽、卧式承压储槽四类常用储料接收设备，可适配不同物料特性、不同安装空间的产线布局需求。

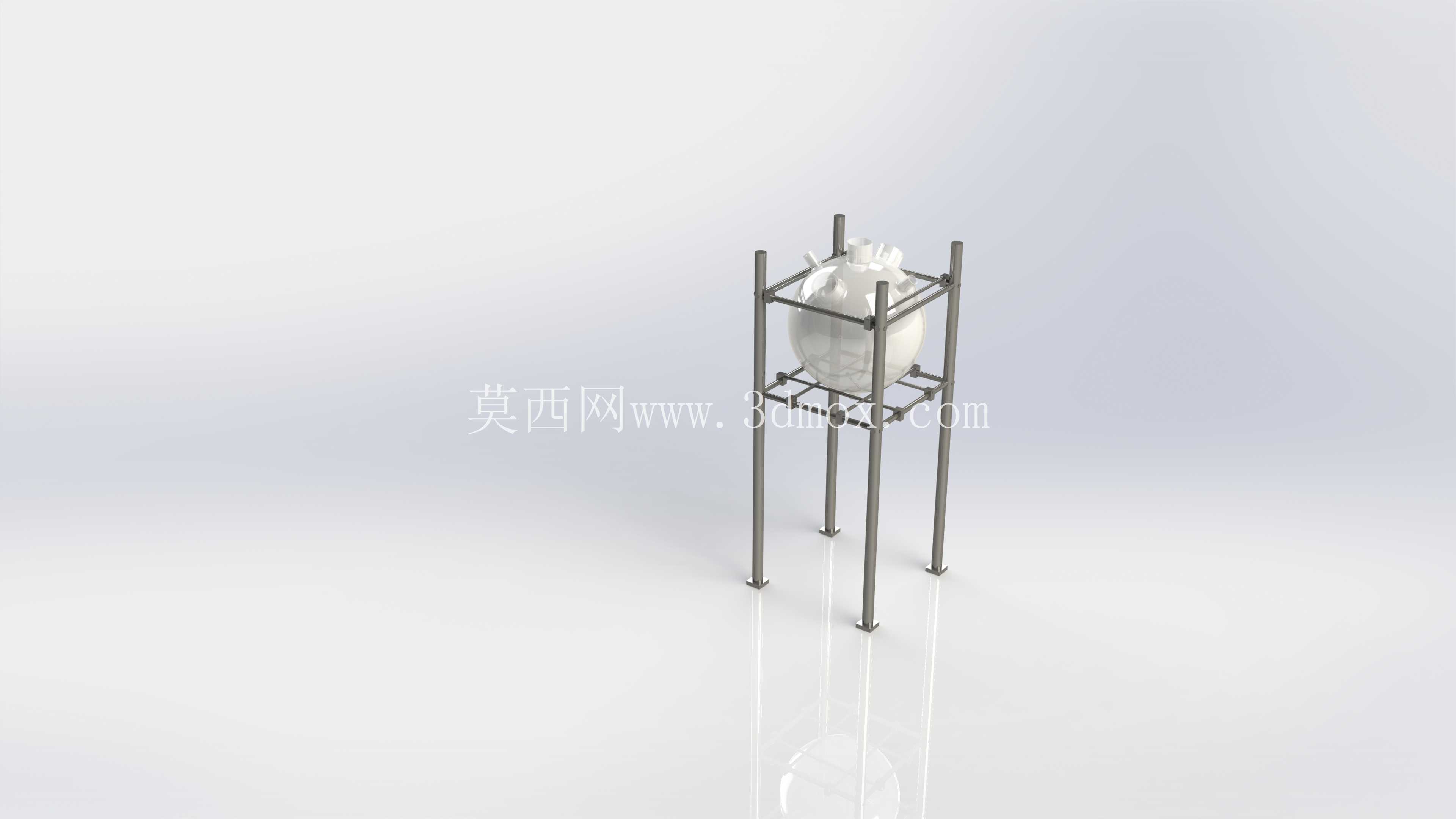

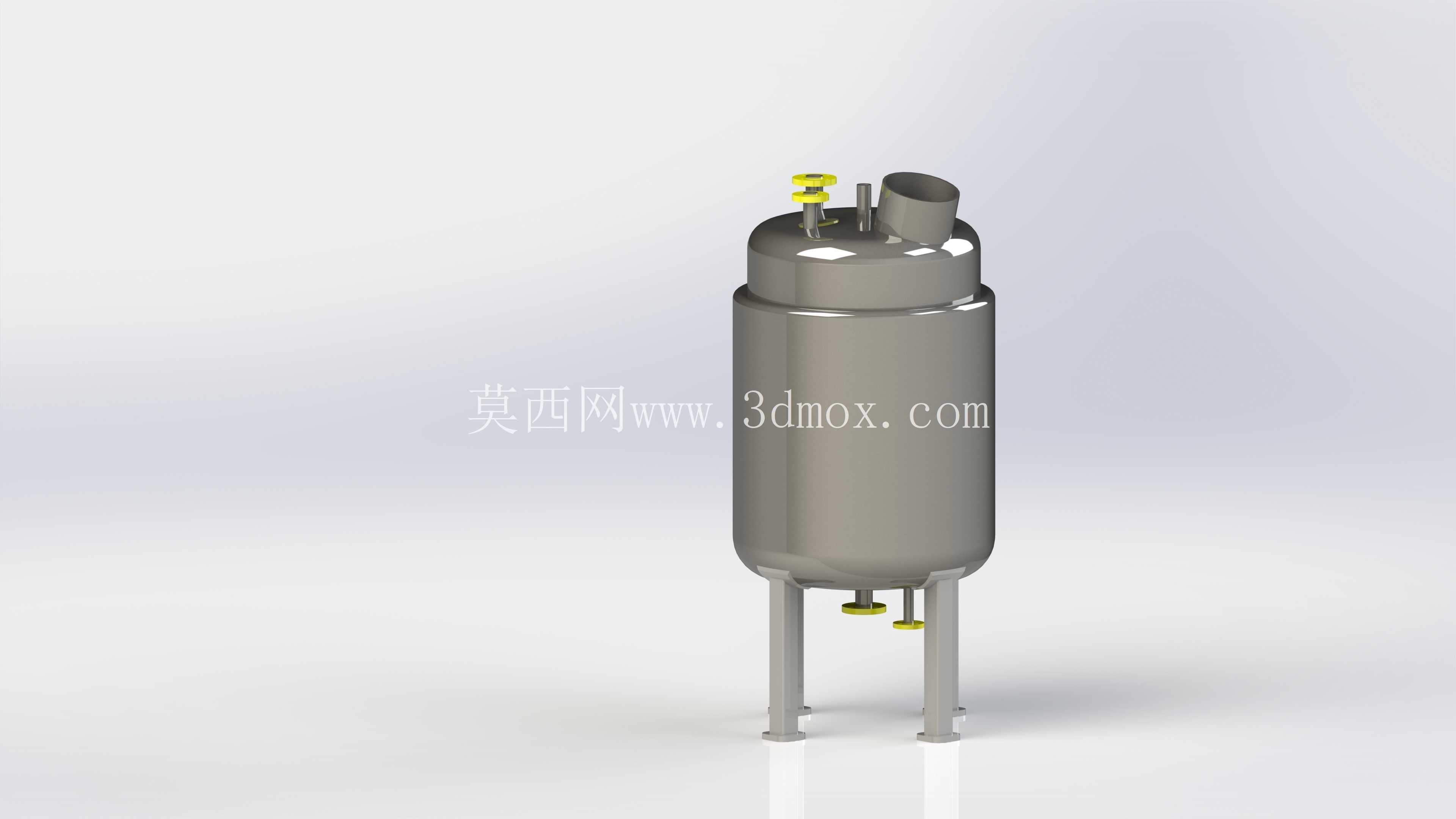

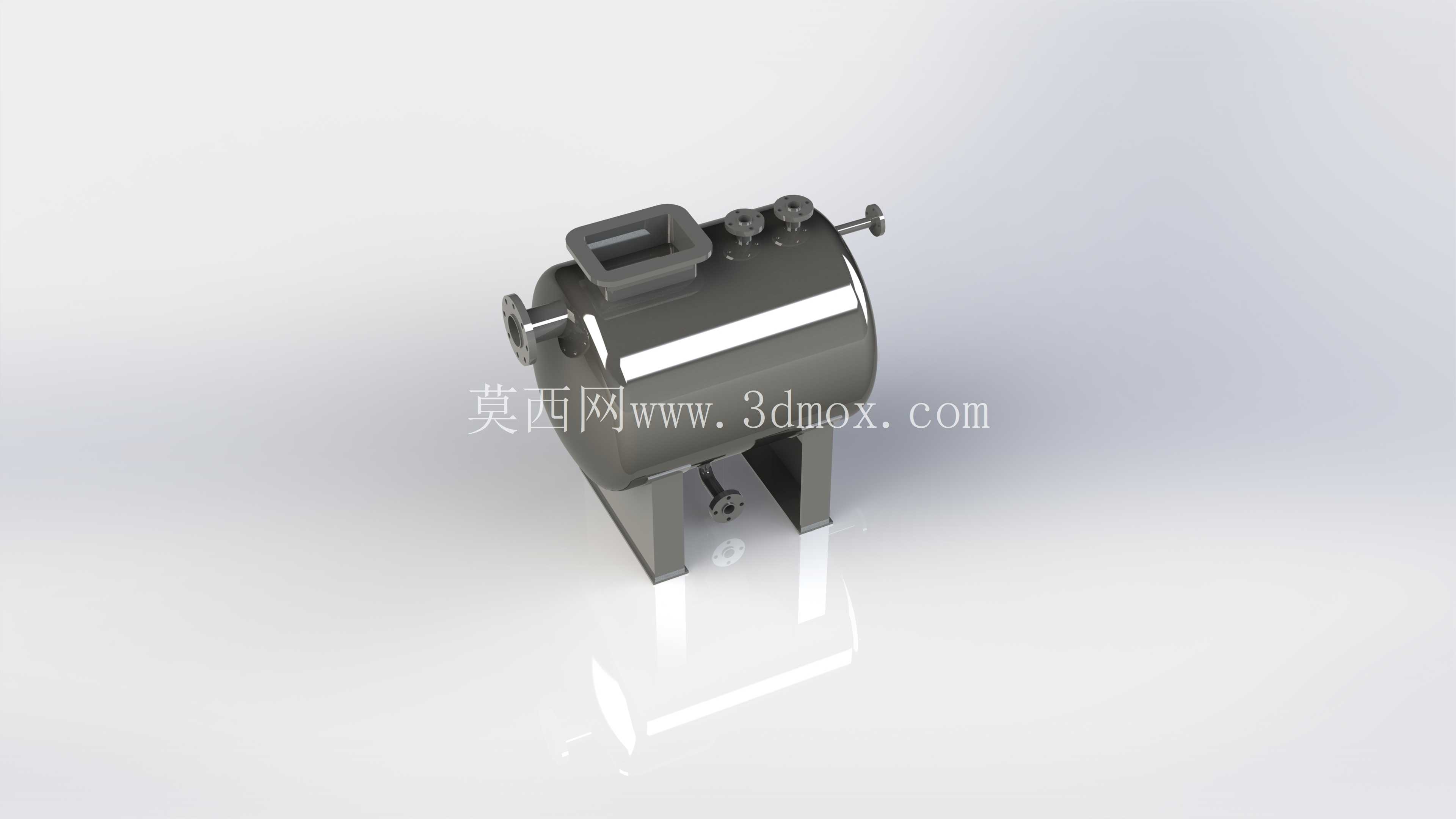

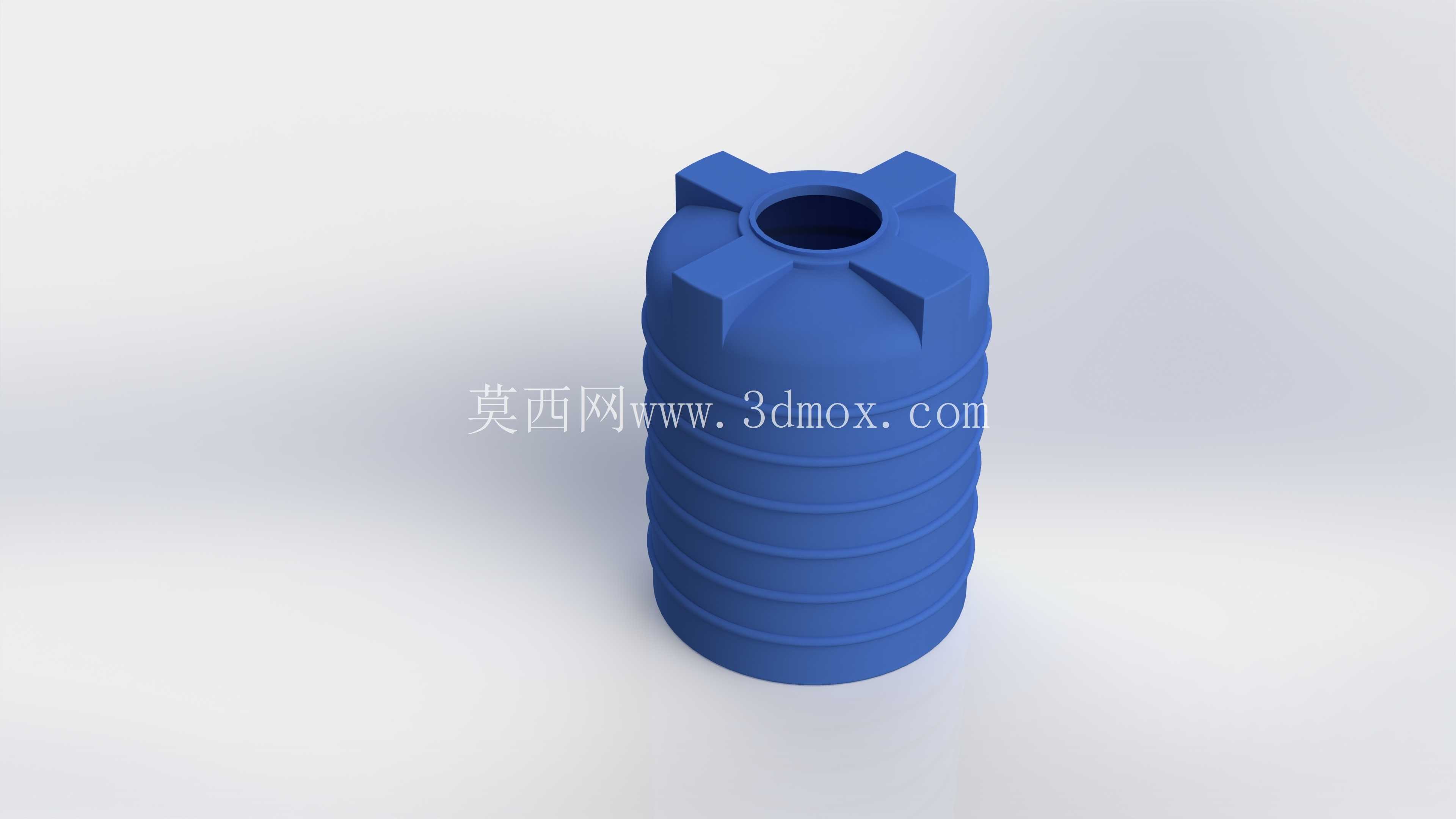

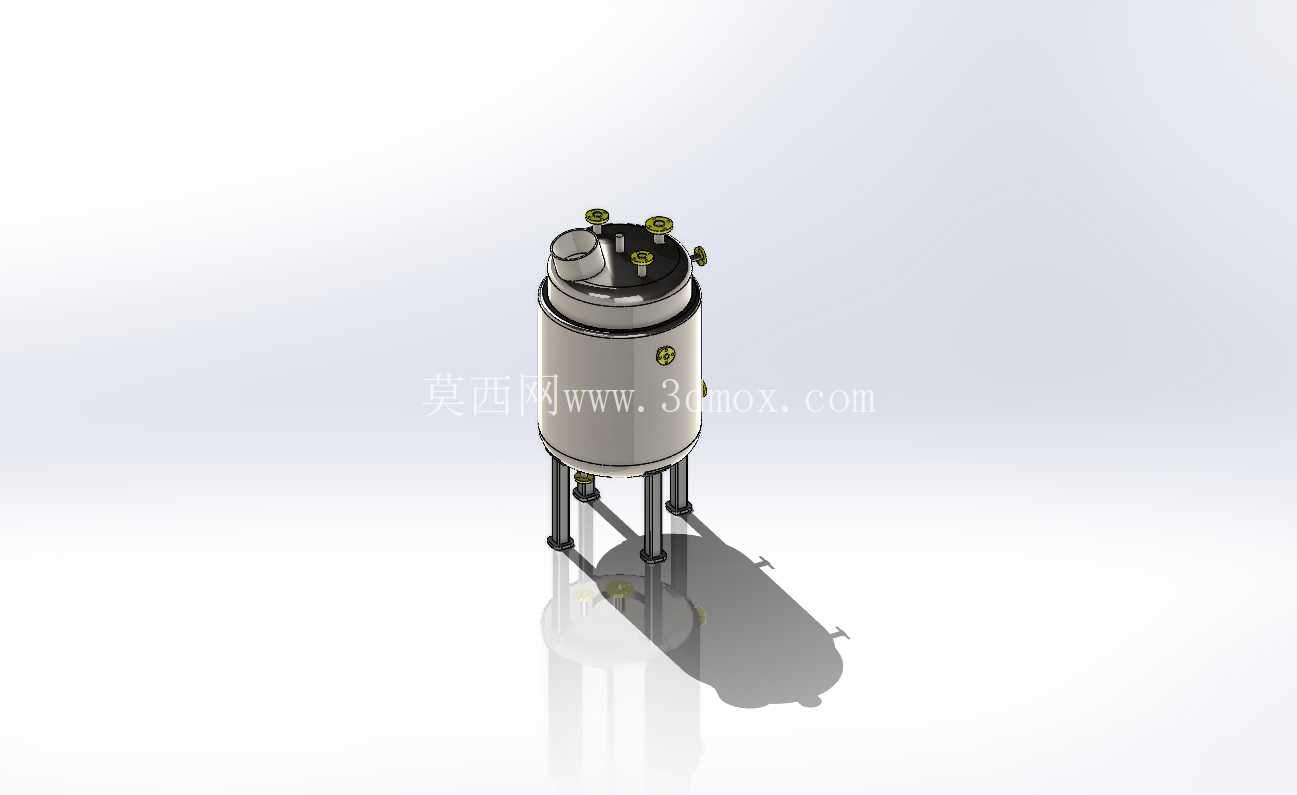

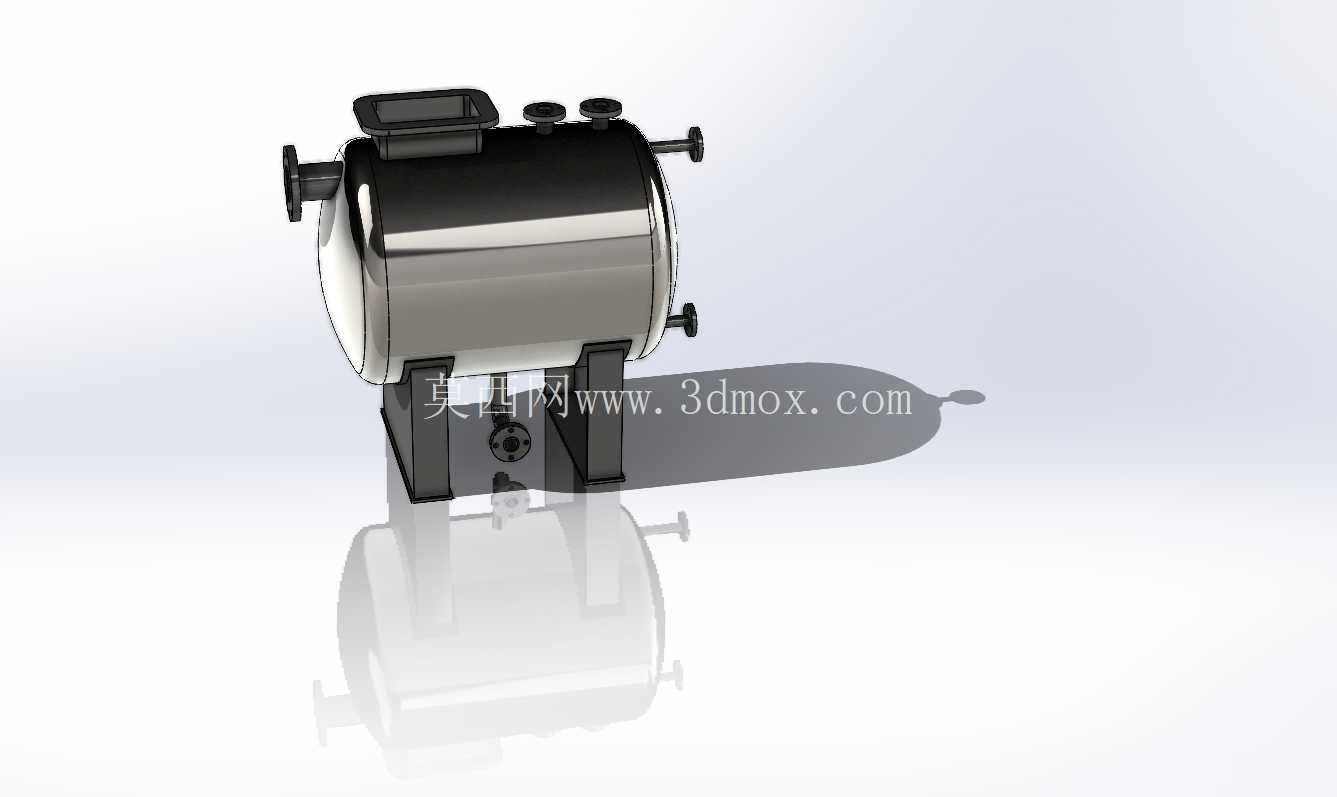

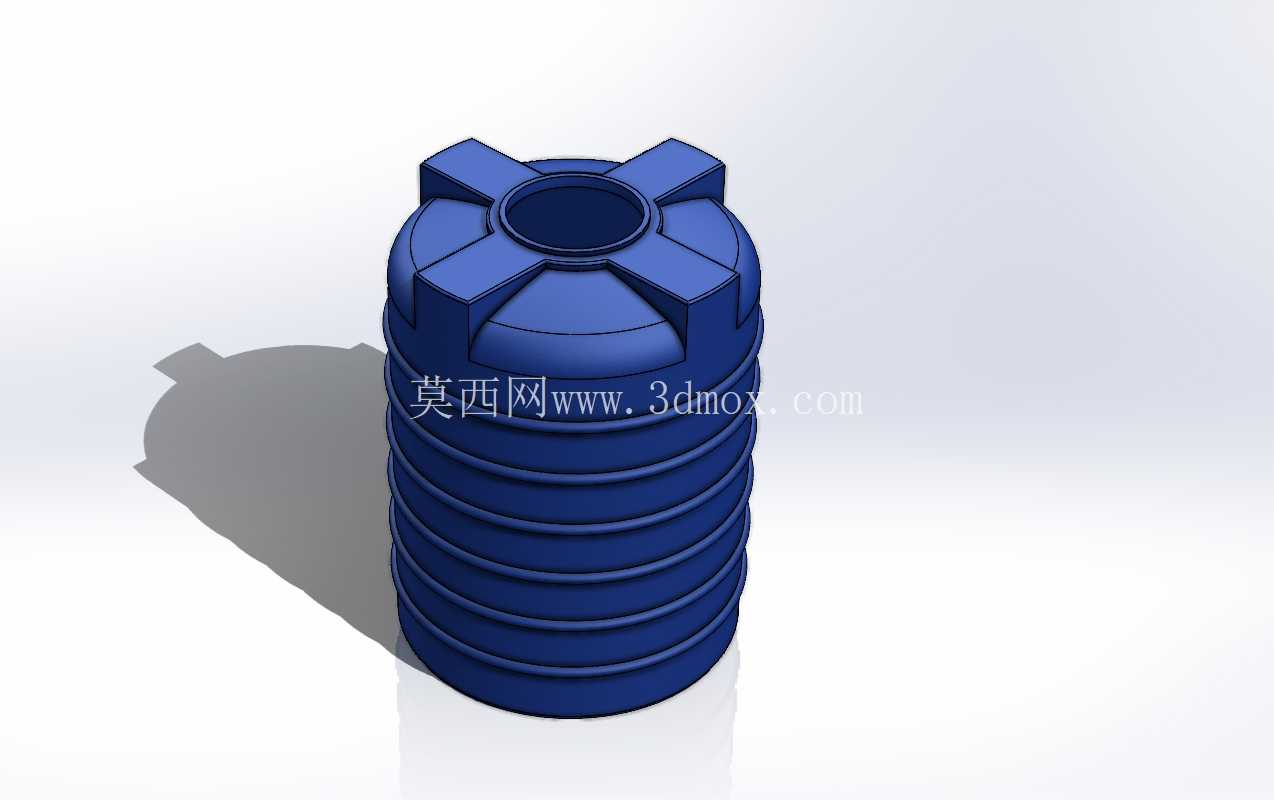

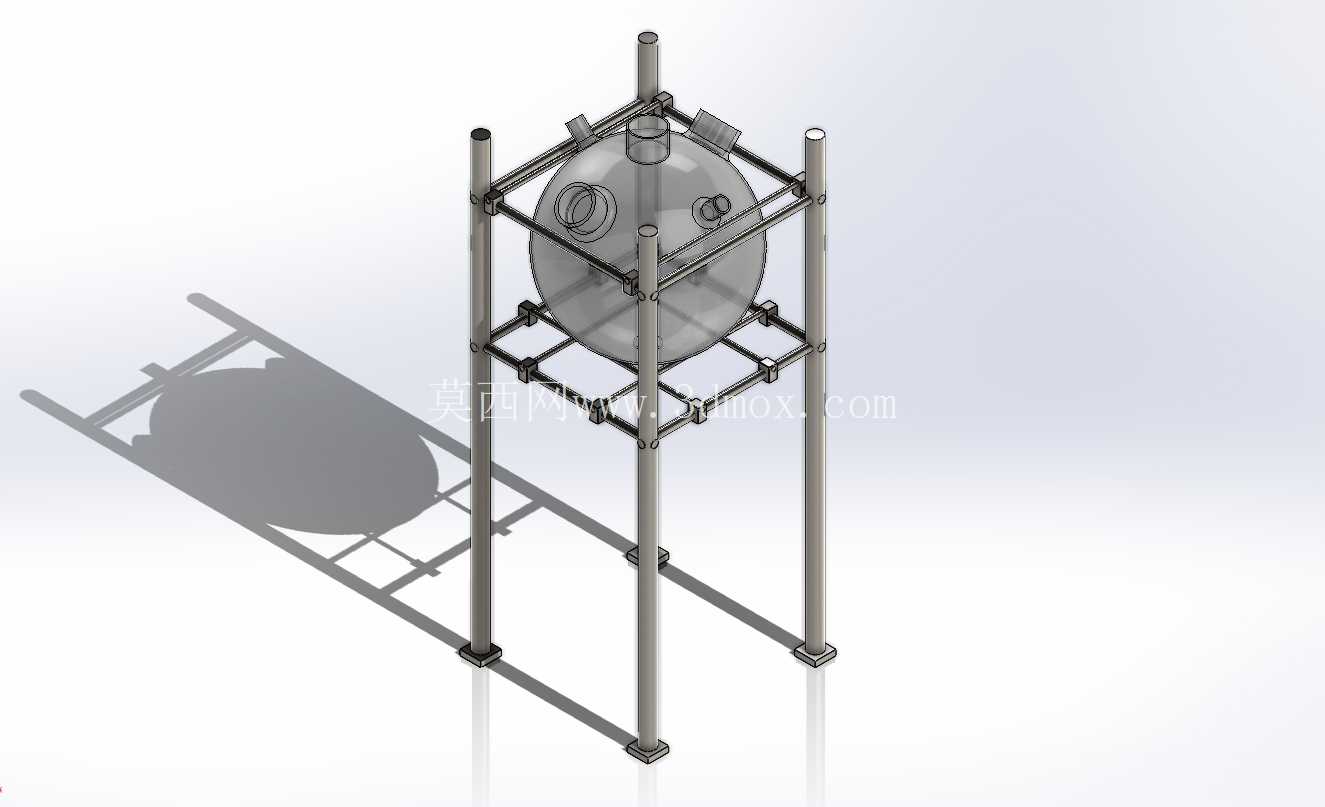

　　从实际应用场景来看，立式支腿结构的不锈钢承压储罐，多用于洁净级流体物料的暂存，比如制药行业的纯化水中间存储、食品行业的糖浆暂存工序，罐体顶部设置的人孔与进料接口、底部的出料阀组布局，完全匹配洁净管道的对接要求，支腿高度预留了底阀操作与排污管道的安装空间，无需额外抬高基座即可完成管路接驳；框架支撑式的敞口接收器，多用于粉体物料的中转接收，配套的金属框架采用方管焊接结构，可直接适配吨包卸料、真空上料机的出料端对接，框架的跨距设计预留了叉车作业空间，满料状态下可直接通过叉车转运，无需额外配置吊装设备；蓝色大容量滚塑储槽，多用于水处理环节的原水、中水暂存，顶部的加强筋结构可避免满液状态下罐口变形，外壁的环形加强筋可承受10米以内液位的静压力，安装时仅需做平整的混凝土基础即可，无需额外做锚固处理；卧式鞍座支撑的储槽，多用于大容积流体物料的厂区固定存储，鞍座的弧形贴合面与罐体外径完全匹配，可均匀分散罐体满液时的载荷，避免局部应力集中导致的罐体变形。

　　从设计思路层面来看，不同材质的罐体对应不同的物料适配性：不锈钢罐体采用内壁抛光处理，焊缝做圆弧过渡，避免物料残留，适合卫生级要求的工况；MS碳钢材质的罐体做了内外防腐涂层处理，成本更低，适合无卫生要求的工业废水、普通化工原料存储；滚塑PE材质的罐体一体成型无焊缝，耐酸碱腐蚀性能优异，适合腐蚀性流体的存储。各类罐体的接口位置都做了标准化预留，包括进料口、出料口、排气口、液位计接口、人孔/手孔，可直接对接常规工业管路标准件，无需二次开孔修改。

　　安装边界方面，立式不锈钢储罐的支腿安装孔位采用等节圆分布，可直接与预埋地脚螺栓对接，罐体周边预留600mm以上的操作空间即可满足日常阀门操作、检修需求；框架式接收器的框架底部支脚做了防滑处理，放置在平整硬化地面即可使用，若需固定可通过支脚上的预留孔打膨胀螺栓固定；蓝色PE储槽的底部为平底结构，基础平整度误差需控制在5mm以内，避免局部受力导致罐体开裂；卧式储槽的鞍座底部预留了地脚螺栓孔，安装时需保证两个鞍座的水平度误差不超过2mm，避免罐体运行时产生附加应力。

　　在功能特性上，夹套结构的储罐可实现物料的保温或加热冷却，夹套层的流道设计可保证换热介质均匀流通，无流动死角；带框架支撑的接收器可配套滤袋、筛网使用，在接收物料的同时完成初步过滤；各类储罐的顶部都设置了排气接口，可直接对接呼吸阀，避免进料时罐内憋压、出料时形成真空导致罐体吸瘪。不同容积的罐体可根据产线的物料周转量选型，小到几百升的中间缓冲罐，大到几十立方的存储罐，结构逻辑一致，仅需根据容积参数调整壁厚、支撑结构的尺寸即可。
