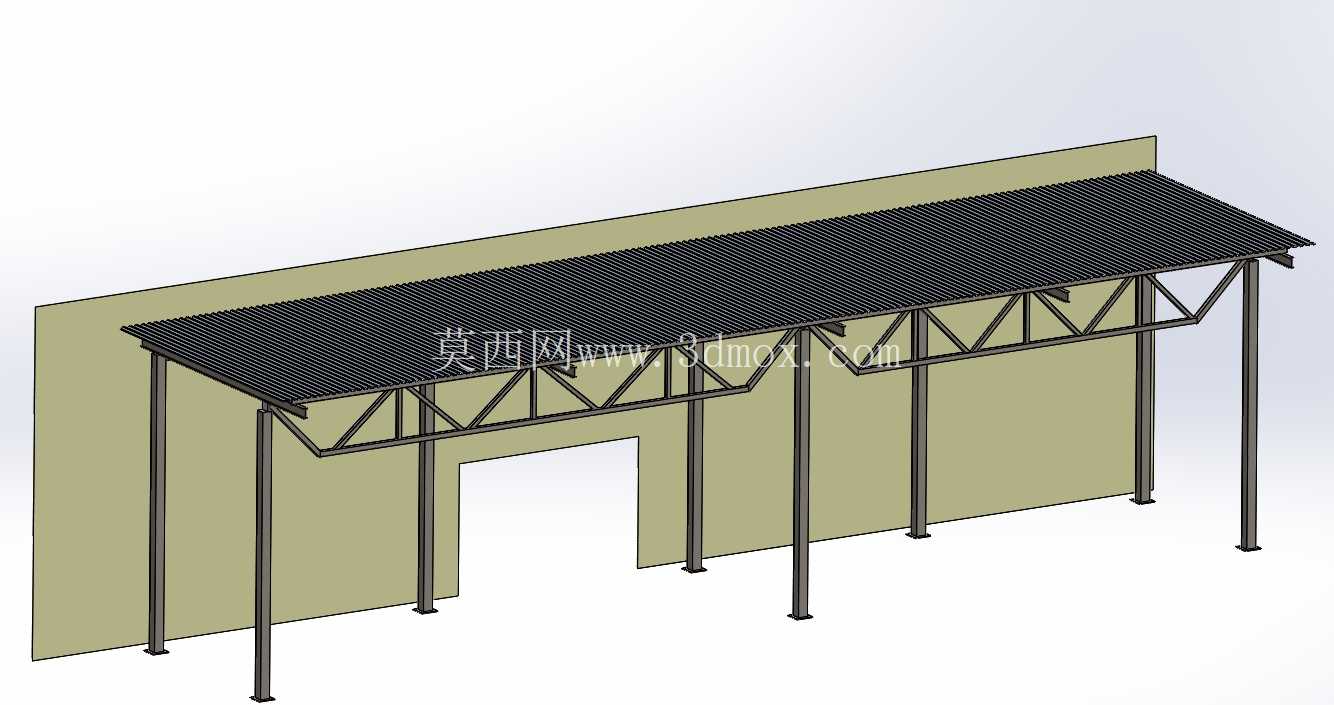

户外靠墙单坡式钢结构遮阳雨棚结构

　　这类靠墙布置的单坡式遮阳棚，多应用在厂区物料周转区、车间侧门通道、户外设备临时存放区、物流装卸口旁的区域，核心作用是为下方通行人员、临时堆放的物料、停靠的周转小车遮挡直射阳光与短时降雨，避免物料受暴晒老化、雨天通行打滑，也能减少户外区域夏季的热辐射累积，改善局部作业环境的舒适度。从结构设计逻辑来看，整体采用单坡排水的形式，棚面沿墙体向外找坡，坡度控制在5%到8%之间，既可以保证雨水快速顺着坡向排向棚体外侧，不会出现积水渗漏的问题，也不会因为坡度过大导致棚面材料浪费、整体迎风面阻力升高。

　　棚架的主受力体系采用三角形桁架结构，上弦杆贴合棚面波形板的安装基准，下弦杆通过腹杆做三角支撑，相比普通的简支梁结构，同等截面规格的型材下，桁架形式的跨度可以做到更大，同时整体自重更轻，钢材用量更省，抗变形能力也更强，适合这种无中间立柱遮挡的大跨度通行需求。立柱部分采用等截面方管型材，沿棚体长度方向均匀布置，每根立柱底部都配置了带地脚螺栓孔的安装底板，安装时需要在硬化地面做预埋螺栓或者化学锚栓固定，保证立柱的垂直度偏差不超过千分之一，避免长期受侧向风载出现倾斜。靠墙一侧的上弦杆端部，需要通过后置埋板固定在建筑墙体的结构梁或者构造柱上，不能直接固定在填充墙表面，防止长期受力导致墙面开裂、固定点脱落。

　　棚面的覆盖材料采用波纹型压型板材，板材之间通过自攻钉配合防水胶垫固定在桁架的上弦檩条上，搭接长度顺着排水方向不小于一个波峰，横向搭接处打耐候密封胶做防水处理，避免雨水从拼接缝隙渗漏。从安装边界来看，这类棚体的挑出宽度通常根据下方覆盖区域的需求确定，常规在3米到6米之间，长度可以根据现场墙面的可用长度灵活调整，棚体最低点的净空高度需要满足下方通行需求，过人区域不低于2.5米，过车区域根据通行车辆的高度预留足够安全距离，通常不低于4米，避免车辆通行时刮蹭棚架底部。

　　设计过程中需要重点考虑所在地区的基本风压与雪载，沿海风压大的区域需要适当加大立柱与桁架杆件的截面规格，加密腹杆的布置间距，北方降雪量大的区域需要适当提高棚面坡度，加大杆件的承重冗余，避免积雪过载导致结构变形。另外，所有钢结构构件在加工完成后都需要做除锈防腐处理，表面喷涂户外耐候漆，提升户外使用环境下的抗锈蚀能力，延长整体结构的使用寿命。棚体的桁架分段加工时，现场拼接节点需要采用连接板加螺栓固定的形式，拼接位置要避开杆件的最大受力点，保证节点的连接强度不低于杆件本身的强度。靠墙位置的固定点需要做柔性防水处理，在埋板与墙面接触的位置打密封胶，避免雨水顺着固定点渗入墙体内部。
