直列多缸内燃机气缸头总成结构设计

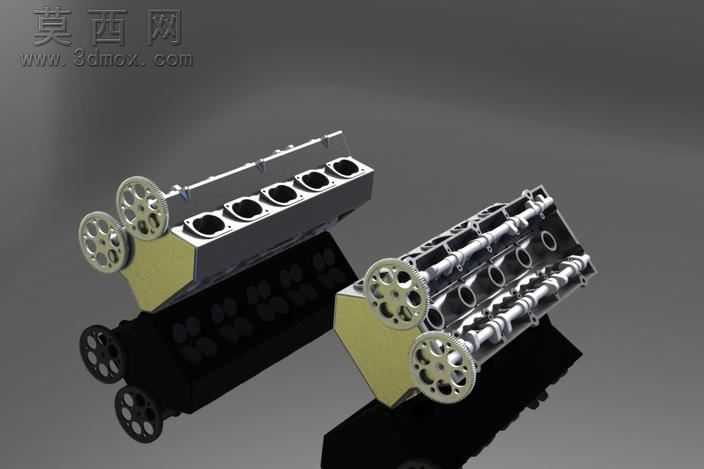

本作品为直列多缸内燃机气缸头总成三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自顶向下的设计思路，先完成整体布局框架的搭建，再逐步拆分细化各个子部件结构，确保各组件间的装配公差符合内燃机实际工作的配合要求。模型完整还原了气缸头的核心结构，包含进排气道腔体、气门安装座、凸轮轴装配位、正时传动轮安装接口、缸体连接螺栓孔位、冷却水道预留腔室等关键结构，各部位的壁厚、孔径、安装位间距均参考通用内燃机的实际设计参数设定，保证结构合理性。材质渲染阶段，针对不同部件做了差异化材质处理：气缸头主体采用铸铝材质表现，还原铝合金铸造件的哑光金属质感，表面做了细微的铸造肌理处理，贴近真实缸盖的材质表现；正时传动轮采用钢制金属材质，添加了金属切削加工后的细微纹理，轮齿部位做了高光处理突出加工精度；凸轮轴部分采用合金钢材质，表面做了淬硬处理后的深色金属质感，轴颈部位添加了磨削加工的光滑反光效果；密封衬垫部位采用复合密封材质，表现出非金属材质的哑光质感，区分于金属部件。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出气缸头的整体轮廓和结构层次，辅光源补亮暗部结构避免细节丢失，轮廓光勾勒部件边缘提升立体感，背景采用中性深灰色调，突出模型主体的结构细节。模型的装配关系完全按照实际内燃机气缸头的装配逻辑搭建，正时轮与凸轮轴的同轴度、气门座与气道的同心度、螺栓孔的位置度均经过校验，可直接用于装配干涉检查、结构原理演示、教学展示等场景，整体模型结构完整，细节丰富，准确还原了直列多缸内燃机气缸头的真实结构特征。
