重型不锈钢双槽滑动铜骨动滑轮结构设计

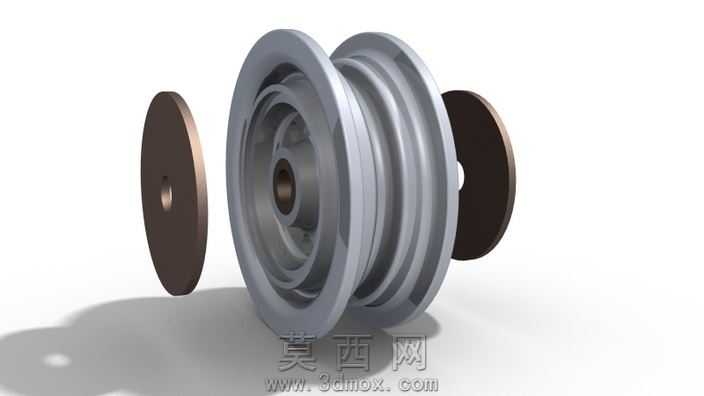

本作品为重型不锈钢轮用铜骨动部分的三维结构设计，采用SolidWorks完成全参数化建模，整体结构经过严谨的装配干涉校验，各部件配合公差符合重型传动件的工业设计标准。建模过程中先通过草图绘制轮体的截面轮廓，利用旋转凸台命令生成主轮体的基础结构，主轮体设计为双绳槽结构，槽型弧度经过力学优化，可适配不同直径的传动绳索，有效降低绳索运行过程中的磨损速率，轮体边缘做了圆角过渡处理，避免应力集中导致的结构开裂问题。两侧的挡片采用独立建模后装配的设计思路，挡片与主轮体通过轴孔间隙配合实现定位，可在后期维护时单独拆卸更换，降低运维成本。材质配置上，主轮体赋予不锈钢金属材质，调整材质的粗糙度、反射率参数模拟真实不锈钢的哑光金属质感，两侧挡片赋予铜质金属材质，通过调整漫反射颜色与金属度参数还原铜材的暖棕金属色泽，渲染阶段采用三点布光方案，主光源模拟工业展厅的顶光效果，辅光源补充暗部细节避免结构阴影死黑，背光源勾勒轮体的轮廓边缘，提升整体渲染图的立体感与结构辨识度。结构设计上重点优化了轮体的承重受力路径，中部轴孔做了加厚处理，可承受大载荷下的径向作用力，铜骨动部分的结构设计可有效降低轮体转动过程中的摩擦阻力，提升传动效率，整体结构兼顾了承重性能、耐磨性能与拆装维护的便捷性，可直接应用于重型起重、牵引类设备的传动系统中，也可作为同类型滑轮产品设计的参考结构模板，建模过程中所有特征均保留参数化编辑属性，可根据实际使用需求快速调整轮体直径、槽型尺寸、轴孔规格等参数，适配不同的应用场景。
