铸造生产线用振动输送落砂设备结构设计

　　在铸造车间的砂处理及铸件清理工段，这类振动输送落砂设备是衔接造型工部与后续砂处理、铸件清理工序的核心衔接设备，主要承担铸型落砂、热砂及铸件同步输送的双重功能，替代传统的固定落砂栅格加独立输送设备的分体配置，减少工段间的物料转运落差与设备占地，适配大批量连续生产的铸造流水线布局需求。设备运行时通过激振单元产生的定向激振力，驱动槽体沿设定方向做高频微幅振动，槽内的铸型在振动作用下实现砂型溃散，型砂透过槽体的栅格结构落入下方的砂回收系统，铸件则沿倾斜的槽底面向出料端连续移动，完成落砂与输送的同步作业，相比传统滚筒落砂机，这类设备对薄壁铸件的磕碰损伤更小，同时可适配长度较大的异形铸型落砂作业，适配中小件到中等尺寸铸件的批量生产场景。

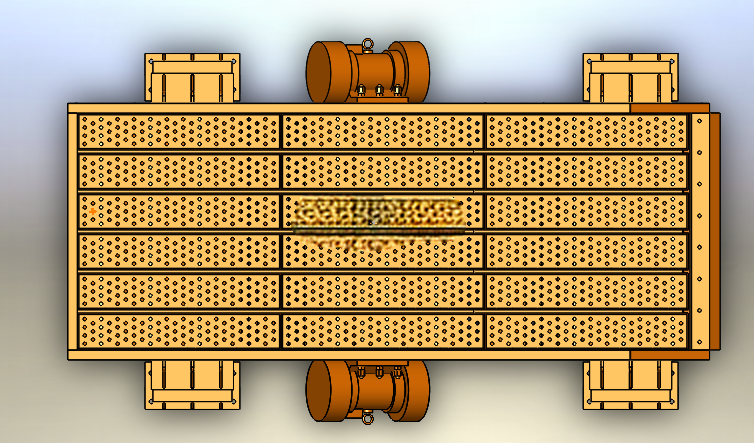

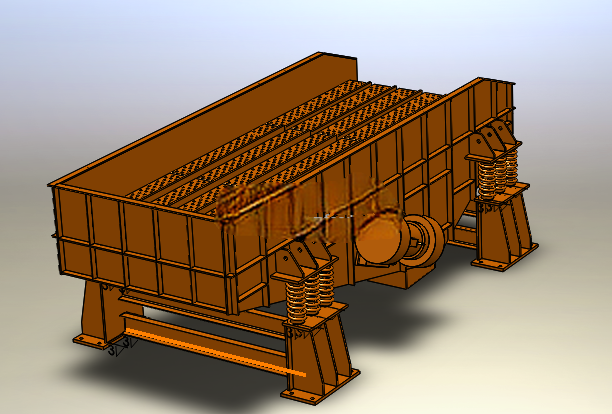

　　从结构设计逻辑来看，整体采用焊接槽体作为核心承载部件，槽体侧壁做了加厚筋板布置，避免长期受交变激振力作用出现焊缝开裂、侧壁变形的问题，槽底根据落砂需求设置分段栅格，进料端栅格间隙更小，适配刚进入设备的完整铸型落砂，避免未溃散的大块砂团直接落下，出料端栅格间隙适当放大，保证残留型砂充分透筛。支撑系统采用圆柱螺旋压缩弹簧作为隔振支撑元件，左右对称布置两组支撑立柱，每组立柱上叠装多组弹簧，既为槽体提供足够的支撑刚度，承载槽体自重、铸型及型砂的总载荷，同时通过弹簧的隔振作用，将设备运行时的振动载荷隔绝在设备本体范围内，避免振动传递到车间基础或周边相邻设备，降低对车间土建的基础载荷要求，也减少周边设备受振动干扰出现精度偏移的问题。

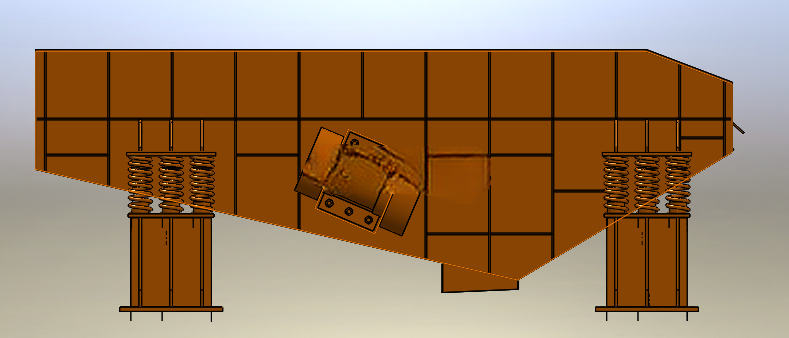

　　激振单元布置在槽体中部偏下的位置，保证激振力的作用线与槽体的质心尽量重合，避免设备运行时出现扭振、摆振的问题，保证槽体各点的振动幅度、振动方向一致性，让槽内物料的输送速度均匀，不会出现局部积砂、铸件跑偏卡滞的问题。从安装边界来看，设备整体为长条形倾斜布置，槽体进料端高度高于出料端，安装时需要保证左右两组支撑弹簧的安装平面度误差控制在合理范围内，避免弹簧受力不均导致早期疲劳失效；设备进料端需要衔接造型线的出型工位，预留足够的铸型导入空间，出料端需要衔接铸件输送鳞板或料斗，下方预留型砂收集皮带的安装空间，设备周边需要预留检修通道，方便定期检查弹簧的疲劳状态、激振单元的紧固件松紧、槽体衬板的磨损情况。

　　槽体内壁与物料接触的区域可根据实际输送物料的温度、磨损情况加装耐磨衬板，尤其是落砂冲击集中的进料区域，衬板采用可更换结构，磨损后无需整体更换槽体，降低后期维护成本。设备的振动参数可根据实际处理的铸型大小、型砂特性做适配调整，通过调整激振力大小、振动方向角，匹配不同的物料输送速度与落砂效率，处理湿型砂铸型时可适当调大振幅，强化砂型的溃散效果，处理易碎薄壁铸件时可适当降低振幅，减少铸件磕碰损伤。这类设备在实际投产使用中，相比分体式的落砂加输送配置，可减少约30%的工段占地，同时降低物料转运过程中的粉尘外溢，配合槽体上方的除尘罩接口，可实现落砂过程的密闭除尘，改善车间作业环境，适配树脂砂、粘土砂等多种砂型的铸造生产场景，在汽车零部件铸造、通用机械铸件生产的车间中应用广泛。
