数控折弯设备专用红色异形连接结构件

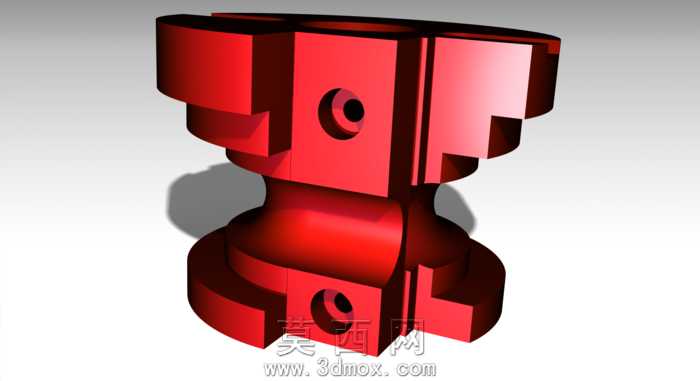

该三维模型为数控折弯设备配套的异形连接结构件，整体采用对称式回转类结构设计，建模阶段以参数化特征构建为核心逻辑，首先通过草图绘制确定上下两端的异形法兰轮廓，中部收窄的过渡曲面采用放样特征实现顺滑衔接，保证结构应力分布均匀。模型表面赋予高饱和度红色哑光金属材质，渲染阶段添加柔和的环境漫反射光源，在结构件下方投射出自然的软阴影，清晰凸显各部位的立体轮廓与结构层次。结构细节上，上下法兰部位分别设计有对称分布的凸台卡位结构，用于和设备其他部件实现精准卡接定位，上下两段的侧壁分别开设径向通孔，用于穿设锁紧销轴完成部件的固定装配，孔位边缘做了微小的倒角处理，既避免装配时的锐边刮擦，也符合实际机械加工的工艺要求。中部收腰的过渡段采用圆弧曲面过渡，没有生硬的棱角转折，既提升了结构的抗扭强度，也让整体造型更具工业设计美感。建模过程中严格遵循机械加工的公差规范，所有配合面的尺寸参数都预留了合理的装配余量，卡位凸台的尺寸与对应卡槽的参数完全匹配，通孔的直径与常用标准销轴的规格适配，确保模型导入实际生产流程后可直接用于工艺拆解与加工编程。整体结构没有冗余的设计元素，每一处几何特征都服务于部件的连接、定位与锁紧功能，对称式的结构设计也降低了加工时的装夹难度，减少生产环节的工序成本，同时也让部件在受力时载荷分布更均衡，延长使用寿命。
