手动球阀三维结构设计模型

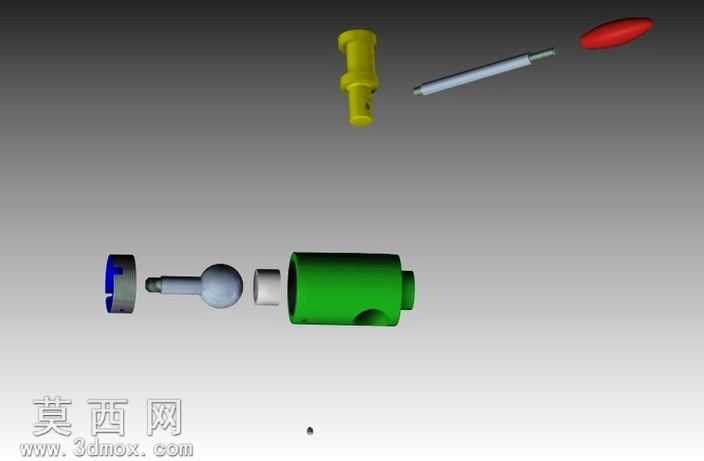

本模型为手动球阀的三维结构设计成果，建模阶段采用参数化特征构建方式，先完成核心阀芯、阀体的基础轮廓绘制，通过拉伸、旋转、布尔运算等基础特征命令生成主体结构，再逐步添加阀杆、操作手柄、密封组件等附属部件，所有部件的装配关系严格按照实际球阀的装配逻辑设置，保证各部件间的运动干涉检查结果符合实际工况要求。渲染阶段针对不同部件赋予对应材质，阀体部分采用哑光绿色金属漆材质，模拟工业铸件表面的喷涂质感，阀杆部分赋予抛光金属材质，体现金属加工后的光洁度，操作手柄的握持部分采用红色哑光橡胶材质，还原手动操作部件的防滑触感，密封件部分赋予半透明橡胶材质，清晰区分密封结构与金属部件的材质差异。结构设计上，该球阀采用直通式流道结构，阀芯为球形通孔结构，阀杆与阀芯采用扁位连接传递扭矩，手柄通过销轴与阀杆端部固定，扳动手柄可带动阀芯旋转90度即可实现通路的全开或全关，阀体两端设置连接接口，可适配对应规格的管路连接需求。设计过程中重点考量了手动操作的人机交互合理性，手柄长度经过参数调整，保证操作力矩符合常规手动操作的施力范围，同时各部件的壁厚、连接尺寸均参考通用阀门的行业设计规范，确保模型结构具备实际生产参考价值，整体模型装配层级清晰，各部件可单独拆分编辑，能够用于阀门结构教学、产品方案展示、管路系统模拟装配等多种场景。
