工业回转式滚筒干燥设备结构设计

　　在矿山、建材、化工、粮食加工等散料处理产线中，连续式干燥工序一直是决定成品含水率、后续加工稳定性的核心环节，这款长筒体回转式干燥设备，正是针对大吞吐量散状物料连续烘干需求开发的结构方案。不同于批次式烘干设备的间歇作业逻辑，该设备采用倾斜布置的长筒体结构，工作时筒体沿自身轴线低速回转，筒内设置的组合式扬料板会随筒体转动不断将物料扬起、撒落，让热气流与物料充分接触，完成热质传递过程，可适配颗粒状、粉状、小块状的多种非粘性物料烘干作业，单台设备即可匹配每小时数吨到数十吨不等的产线处理需求，在矿渣烘干、粮食干燥、建材原料脱水、化工成品干燥等场景中都有广泛应用。

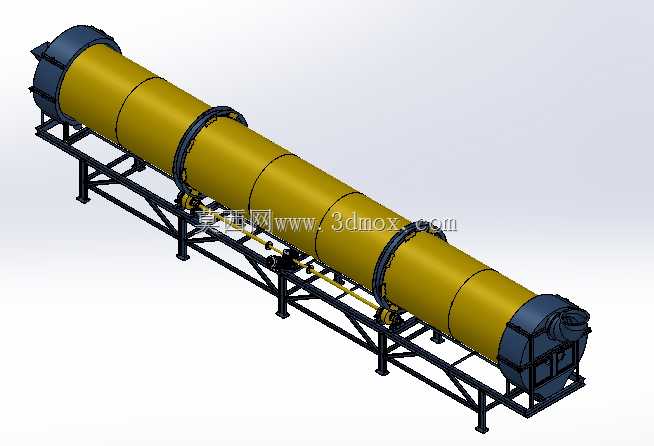

　　从结构设计逻辑来看，整套设备的核心承载部件为分段式焊接筒体，筒体采用多段卷制筒节组焊而成，每段筒节之间通过加强滚圈连接，滚圈同时承担支撑与传动接触面的作用，下方的托轮组件直接承托滚圈，将整段筒体的载荷均匀传递到底部的型钢焊接机架上，机架采用H型钢与槽钢组焊的框架结构，所有支撑点的位置都经过载荷校核，避免长期运行出现机架变形、筒体偏移的问题。筒体的驱动端设置了大齿圈传动结构，相比链传动，齿圈传动的承载能力更强，运行更平稳，可适配大载荷、低转速的长期连续运行工况，驱动侧配套的挡轮组件可限制筒体在回转过程中的轴向窜动，保证滚圈与托轮、齿圈与小齿轮的啮合位置始终处于设计范围内。筒体两端的密封结构采用组合式接触密封，可减少筒内热风外泄与外界冷风渗入，降低热损耗，同时避免烘干过程中产生的粉尘外溢，满足车间作业的环保要求。筒内的扬料板采用分段差异化设计，进料端的扬料板角度更大，可快速将刚进入筒体的湿物料向前推送，避免进料口堵料；中段扬料板采用组合式折弯结构，可将物料均匀撒落到筒体整个截面上，最大化物料与热气流的接触面积，提升热交换效率；出料端的扬料板设置了导料结构，可将烘干完成的物料顺利导出到出料口，避免筒内积料。

　　从安装边界来看，整套设备采用整体式机架设计，所有托轮、挡轮、驱动组件都预装在机架上，现场安装时只需调整机架的水平度与筒体的倾斜角度即可，倾斜角度通常根据物料的停留时间需求在3°到6°之间调整，角度越大物料在筒内的停留时间越短，适合易烘干物料；角度越小停留时间越长，适合含水率高、难烘干的物料。设备的进料端与出料端都预留了标准法兰接口，可直接与上游的进料输送设备、下游的出料输送设备对接，同时热风接口可根据现场热源条件，适配热风炉、蒸汽换热器、烟气余热等多种热风来源，不需要对设备主体结构做大幅改动。

　　在建模过程中，所有部件的配合间隙都按照实际工程公差设置，滚圈与托轮的接触位置、齿圈与小齿轮的啮合间隙、密封件的压缩量都做了细节还原，筒体的分段连接结构也完全按照实际焊接工艺设计，可直接作为结构设计参考、设备选型方案的三维演示模型使用，也可用于产线布局的干涉检查，提前预判安装过程中可能出现的空间冲突问题。不同于小型实验类干燥设备，该结构的设计完全面向工业级连续生产场景，所有易损件都采用标准化设计，托轮、齿圈、密封件都可快速更换，减少设备停机维护时间，筒体的壁厚根据处理物料的磨损特性做了针对性加强，处理磨琢性强的矿渣、建材原料时，可在筒体内壁加装可更换的耐磨衬板，延长筒体的整体使用寿命。设备的整体长度与直径比例经过优化，在保证物料停留时间满足烘干要求的前提下，尽可能压缩设备的整体占地面积，适配不同规模的厂房安装条件，机架底部预留了地脚螺栓安装孔，可直接固定在混凝土基础上，不需要额外做复杂的基础预埋。
