桌面微型注塑成型设备结构设计

　　这套台式微型注塑设备主要面向小批量样件试制、实验室材料验证、教学实训以及小型精密塑件生产场景。相比传统车间内占地较大的注塑机，它把塑化、注射、合模、控制和安全防护集中在一个紧凑箱体内，适合放置在桌面或小型工作台上，用于卡扣件、绝缘件、微型齿轮、连接器外壳等小尺寸塑料制品的成型。

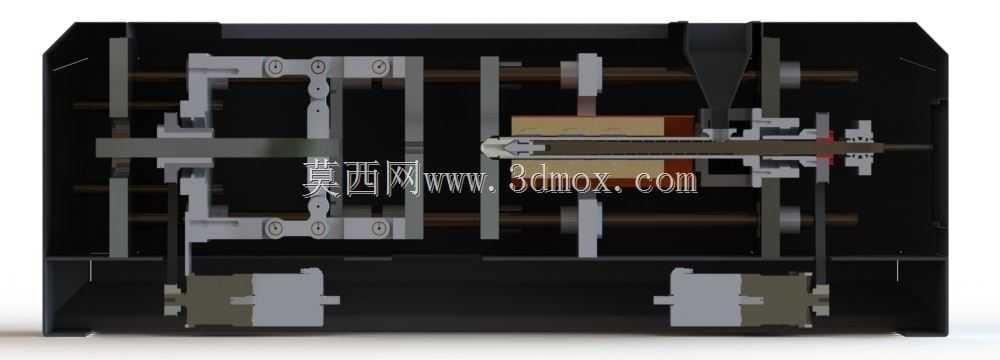

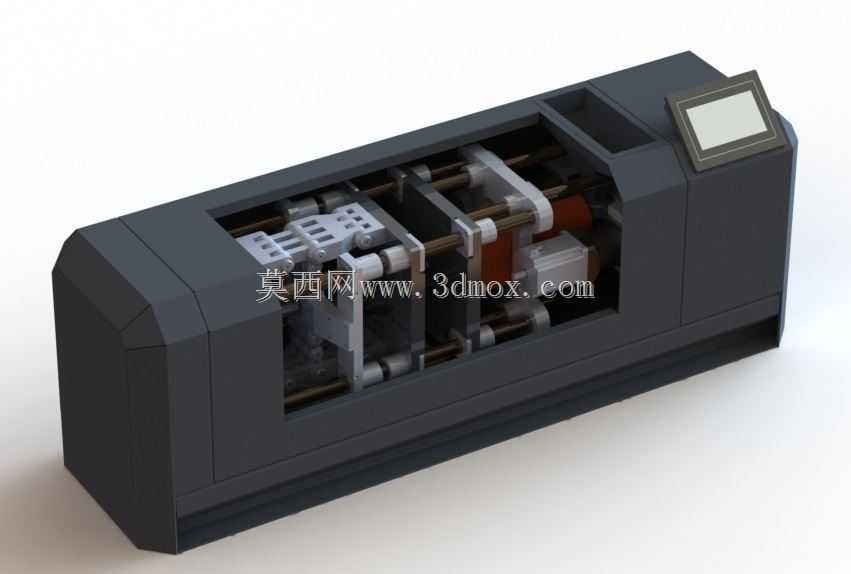

　　从结构布置看，设备沿长度方向组织核心机构。前部和中部采用开放式可视窗口，能够直接观察合模、射胶和顶出动作，便于调试人员判断模具闭合状态、螺杆或柱塞推进位置以及机构干涉风险。内部可见导向柱、动定模安装区域、注射推进组件和驱动部件，整体以框架承载为主，外侧护罩承担防护、防尘和外形约束作用。端部倾斜设置的人机界面方便操作人员设定温度、注射行程、保压和循环动作，同时避免控制面板占用正面操作空间。

　　设计思路上，微型注塑设备并不单纯缩小大型机结构，而是在有限空间内平衡刚性、行程和维护性。合模部分需要保证模具安装面平行度，导向元件承受开合模过程中的偏载，机架则要抑制注射时产生的反力。若机架刚度过低，高速射胶和保压阶段容易出现模板翘曲、飞边或制品尺寸波动；因此在三维建模时应重点检查模板厚度、立柱跨距、支座连接以及护罩与内部运动件的间隙。注射单元则需要与模具浇口位置保持稳定对中，塑化和推进路径应尽量短，以减少小型设备中物料滞留和压力损失。

　　外形边界方面，该设备呈长条箱式布局，长度方向容纳注射驱动与合模机构，宽度方向保留模具安装、侧面检修和散热空间，高度方向集中布置控制面板、上料或观察区域。落地或桌面安装时，需要确认工作台承载能力、水平支撑面、电源接入位置以及设备周围的操作距离。模具更换区域应预留抽拉和紧固空间，后侧与侧部不宜紧贴墙面，以便散热、检修和清理料渣。

　　在实际选型和建模校核中，应把模具厚度、开模行程、最大模厚、拉杆间距、注射嘴对模高度作为关键边界。运动仿真需检查安全门、护罩窗口、顶出机构和模具吊放路径，防止小型设备因内部堆叠紧凑而产生装配干涉。该结构兼顾教学演示与小制品成型，对理解注塑机合模逻辑、注射单元布置和紧凑型设备防护设计具有较强参考价值。
