带安装法兰的L型机械支撑座结构设计

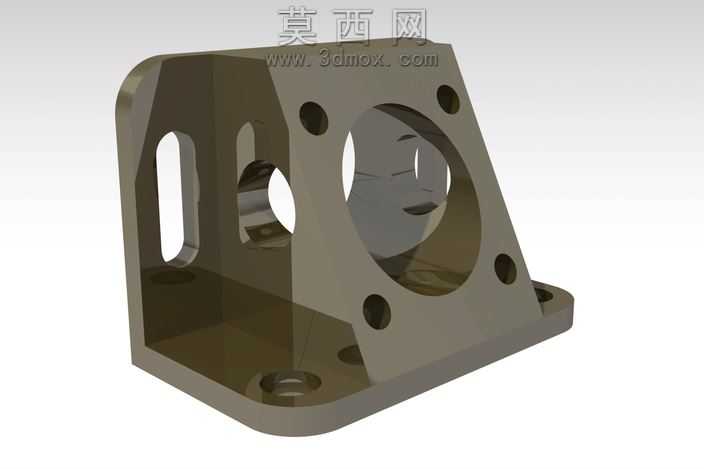

该模型为典型的L型机械支撑安装座，采用三维参数化建模方式完成全结构设计，建模过程中先绘制底部安装底板的二维草图，通过拉伸特征生成带安装沉孔的底座基体，再对垂直支撑立板进行草图绘制与拉伸，将立板与底座做合并布尔运算形成整体结构。模型针对立板与底座的连接位置做了三角形加强筋结构设计，通过筋特征工具生成两侧的加强支撑结构，有效提升整体刚性，避免受力后出现连接位置形变的问题。立板正面设计有圆形安装法兰面，法兰面上均匀分布四个螺栓安装通孔，中心位置开设大直径贯通孔用于适配轴类或传动部件穿过，立板侧面额外开设长条形减重槽与圆形观察孔，在保证结构强度的前提下尽可能降低零件整体重量，减少材料消耗。底座部分设计有四个沉头安装孔，可通过内六角螺栓将整个支撑座固定在安装基准面上，所有孔位均做了倒角处理，棱边位置统一添加0.5mm的圆角过渡，避免机加工后出现锐边划伤的问题。材质方面模拟常用的45号钢表面氧化处理效果，渲染时赋予金属哑光材质，添加环境反射效果还原真实金属零件的质感，所有结构尺寸均按照通用机械安装标准做参数化关联，可根据实际使用需求快速调整安装孔距、法兰直径、整体高度等核心参数，适配不同的安装场景。设计过程中充分考虑了机加工的工艺可行性，所有特征均采用常规铣削、钻孔工艺即可完成加工，无特殊复杂曲面结构，降低了实际生产的加工难度与制造成本，整体结构紧凑，受力分布合理，可作为传动部件、动力元件的支撑安装载体使用。
