动力系统用活塞结构三维设计作品

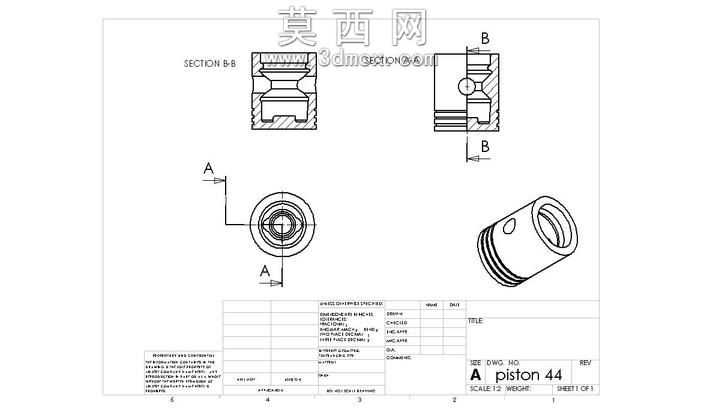

本作品为动力系统核心部件活塞的三维建模设计，整体采用参数化建模思路完成，在主流三维建模环境中首先梳理活塞的功能逻辑与装配关系，明确其在动力腔室内做往复运动的核心工况需求。建模过程首先绘制活塞主体的回转截面轮廓，通过回转特征生成活塞的基础基体，依次构建出顶部承压台、中部密封环带、下部导向裙部的基础结构，针对活塞两侧的对接轴孔，采用拉伸切除与同轴度约束完成特征创建，保证孔位与活塞主体轴线的垂直精度，满足后续与连杆组件的装配对接需求。模型的细节处理上，对各段结构的过渡位置做了圆角优化，既符合实际加工的工艺倒角要求，也避免应力集中问题，同时还原了活塞环槽的阶梯结构，预留出密封件的安装空间。材质渲染阶段，为活塞主体赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原金属机加工后的哑光金属质感，对腔室的装配基座部分赋予深灰色金属材质，与活塞主体形成视觉区分，背景采用渐变天蓝色调突出主体结构，通过正交视角的渲染设置清晰展示活塞的整体外形与装配位置关系。设计过程中充分考虑活塞的运动工况，对裙部的导向长度、承压面的面积比例做了参数化调整，保证结构受力均匀，各特征尺寸均参考通用动力部件的行业规范设置，模型整体结构完整，特征参数可编辑，可直接用于后续的装配验证、运动仿真以及工程图纸的导出工作，能够为动力系统的相关设计提供可靠的三维模型参考。
