罗尔斯罗伊斯遄达900涡扇发动机CATIA模型

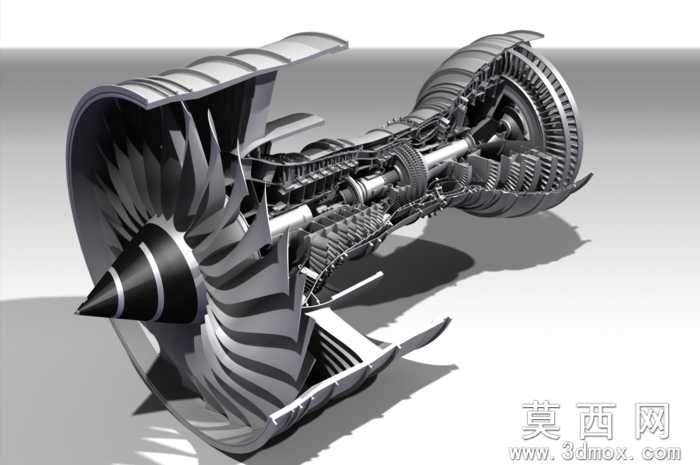

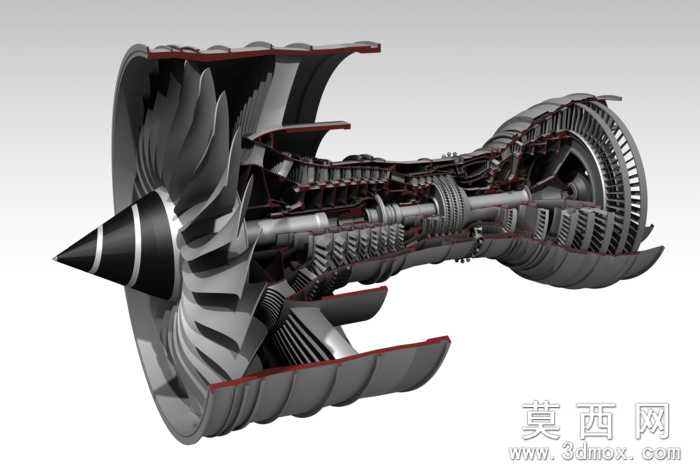

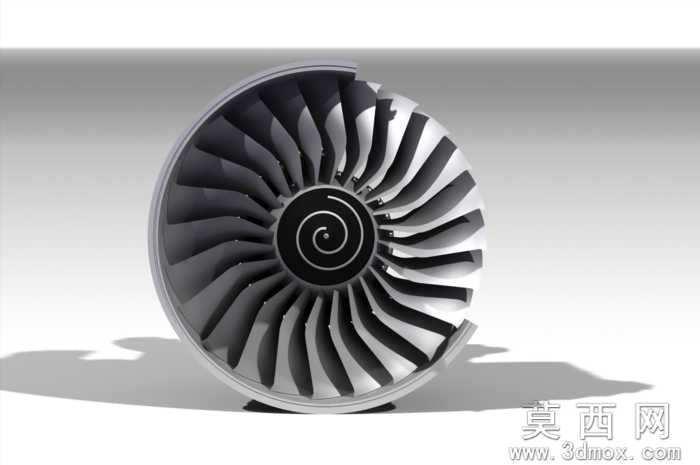

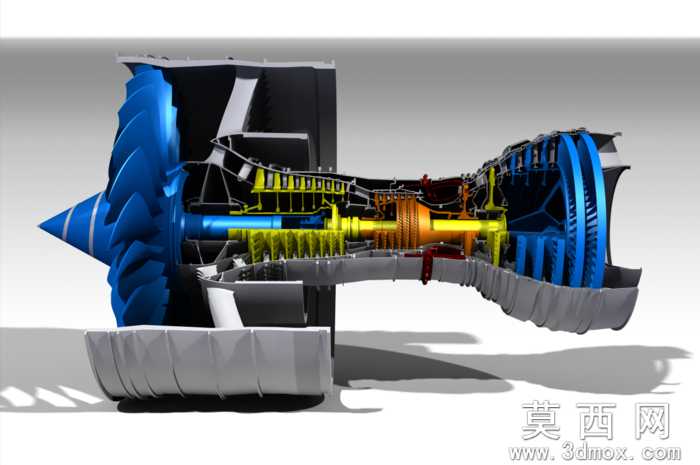

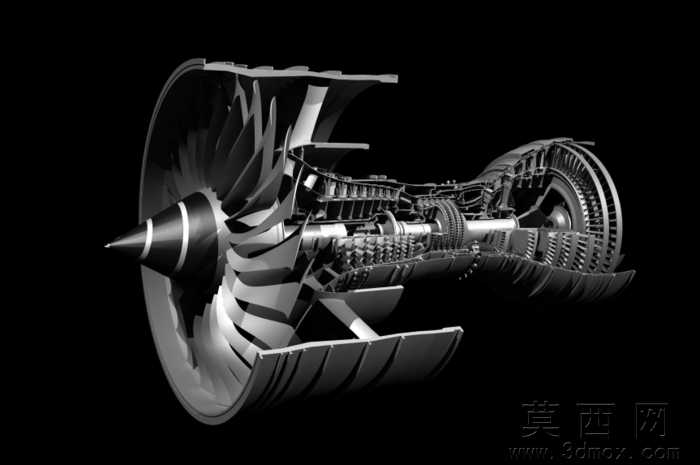

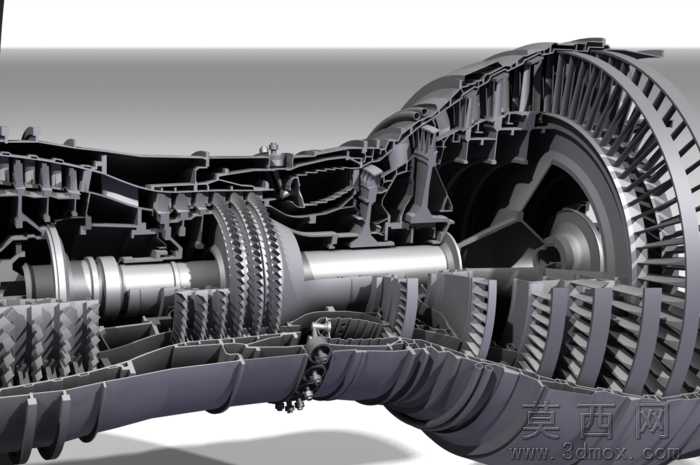

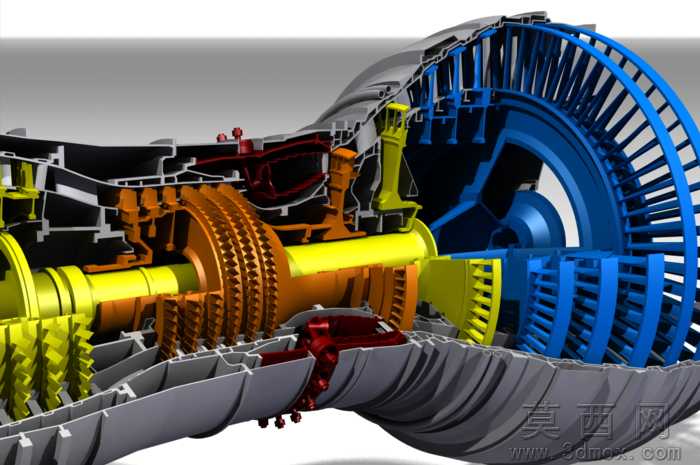

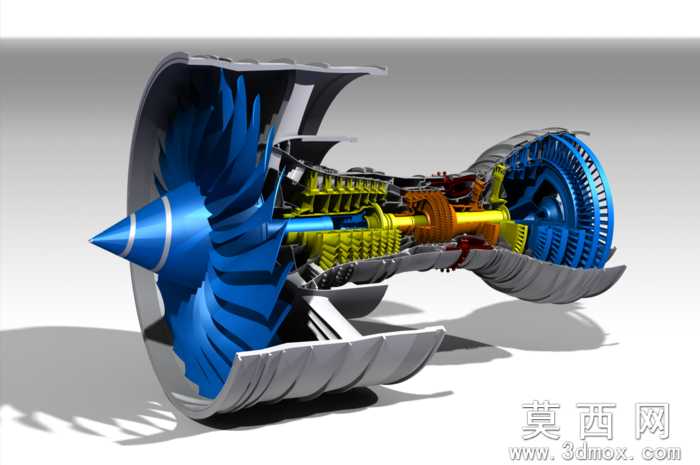

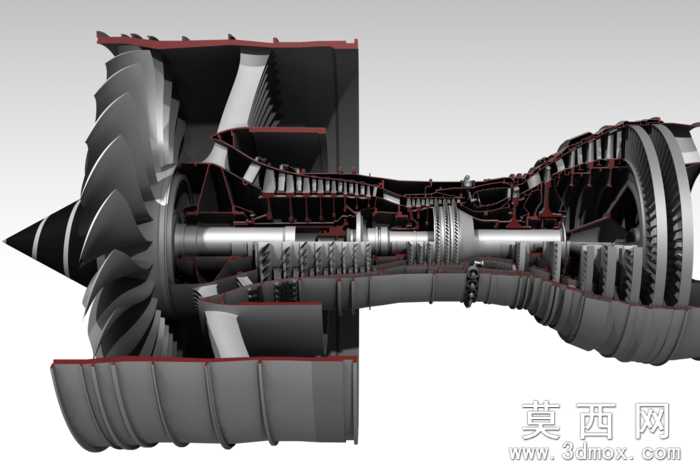

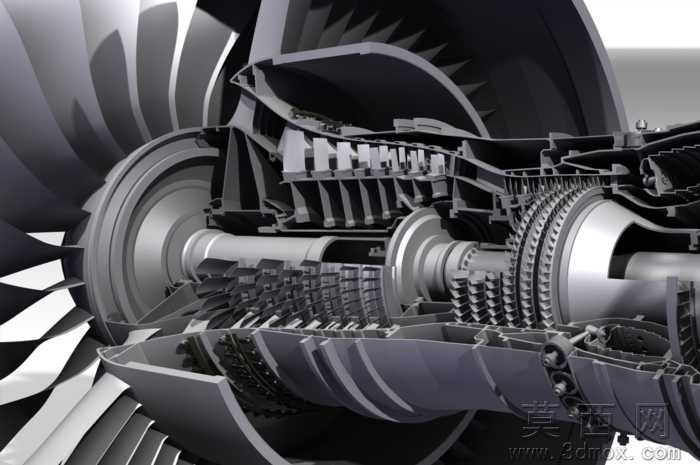

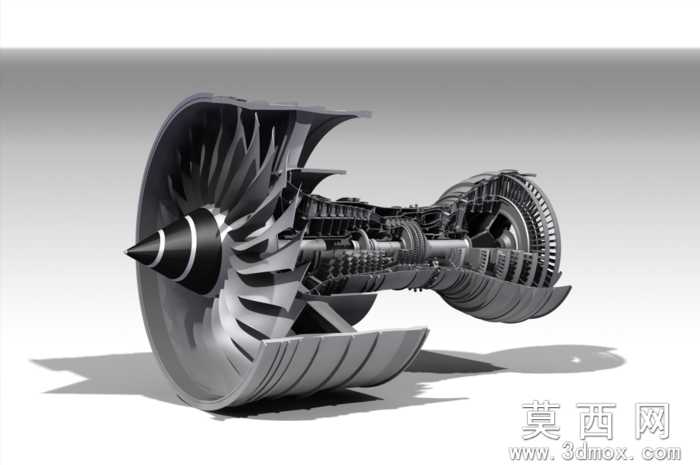

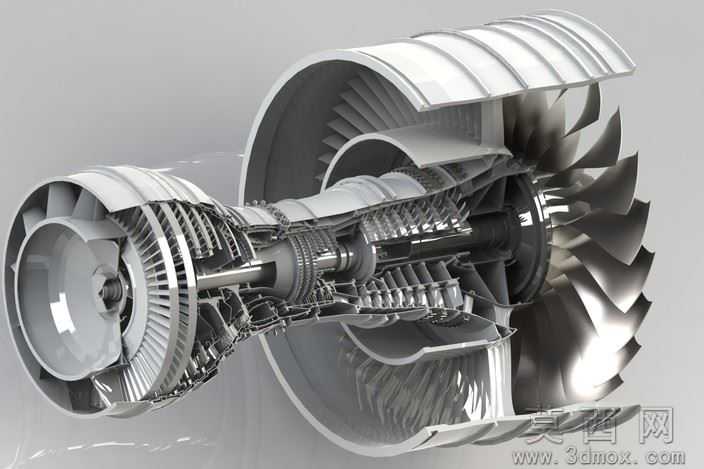

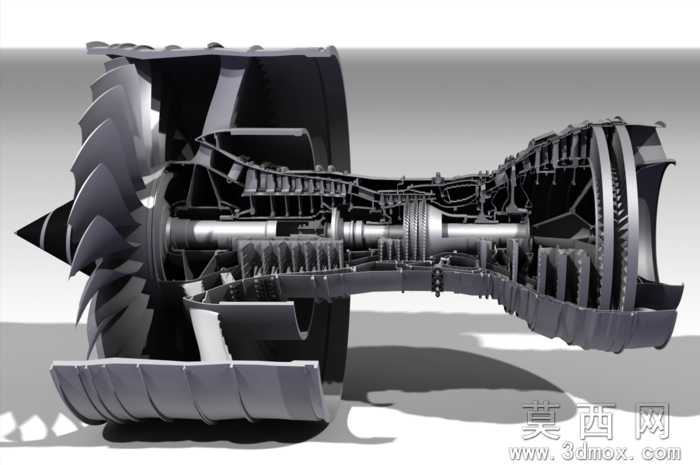

本模型为罗尔斯·罗伊斯遄达900三轴涡扇发动机的CATIA格式三维数模，建模全程围绕航空发动机中级教学需求搭建，未照搬现有公开图纸或现成商用模型，所有结构均按照三轴涡扇的真实层级逻辑逐步绘制。建模流程上，先完成核心机轴线基准搭建，依次绘制风扇级、低压压气机、高压压气机、燃烧室、高压涡轮、低压涡轮、尾喷管的主体轮廓，再逐层补充叶片型面、机匣连接结构、管路排布细节，最终完成整机组装约束，所有部件均保留可编辑参数特征，方便后续修改调整。参数设计层面，严格遵循遄达900的真实结构比例设定各段尺寸，风扇叶片采用宽弦空心叶片的典型型面参数，压气机各级叶片弦长、安装角按照三轴发动机的压比分配逻辑设置，涡轮段的冷却通道结构也做了示意性还原，整体尺寸比例与真实发动机误差控制在教学允许范围内。渲染材质方面，采用分色标识方案区分不同压力层级的部件：蓝色对应低压段的风扇与低压压气机结构，黄色对应中压压气机部件，橙色对应高压压气机与高压涡轮段，红色对应燃烧室区域，机匣与外部结构采用金属灰质感材质，渲染后形成清晰的结构区分效果，无需额外标注即可快速识别各功能段。结构原理上，完整还原三轴涡扇的工作逻辑：风扇吸入的气流分为外涵道与内涵道两路，内涵道气流依次经过低压、中压、高压三级压气机压缩后进入燃烧室与燃油混合燃烧，高温高压燃气依次驱动高压、中压、低压涡轮转动，分别带动对应压气机与前端风扇做功，最终燃气从尾喷管排出产生推力，模型采用半剖展示形式，可直观看到内部转子的同轴嵌套结构与气流路径。软件兼容方面，模型原生为CATIA格式创建，所有特征树完整保留，可直接在CATIA V5及以上版本中打开编辑，同时附带STL通用格式文件，可导入SolidWorks、UG NX、Pro/E等主流三维软件查看，也可直接用于3D打印的切片处理，适配多数机械设计软件的使用需求。研发教学应用层面，该模型专门面向航空发动机相关专业的中级教学场景开发，可作为航空发动机构造课程的直观演示教具，帮助学习者快速理解三轴涡扇的结构组成与工作原理，也可作为航空爱好者的研究参考素材，还能用于航空类科普展项的虚拟展示内容，为发动机结构认知、原理讲解、虚拟拆装实训提供精准的三维数模支撑，降低航空发动机专业内容的学习门槛。
