带脚轮可移动纸箱承载工装夹具结构

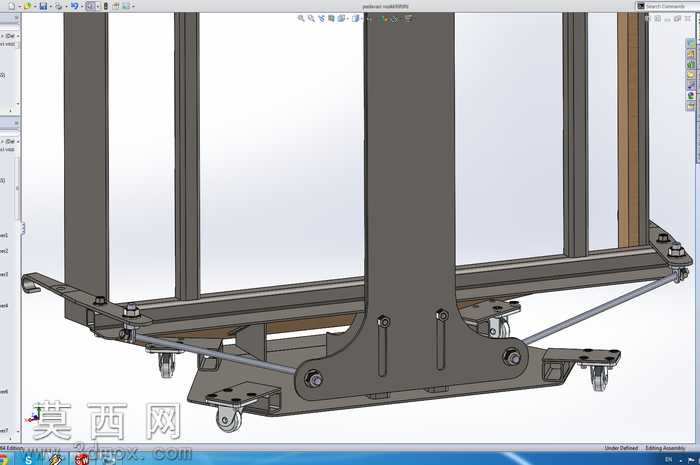

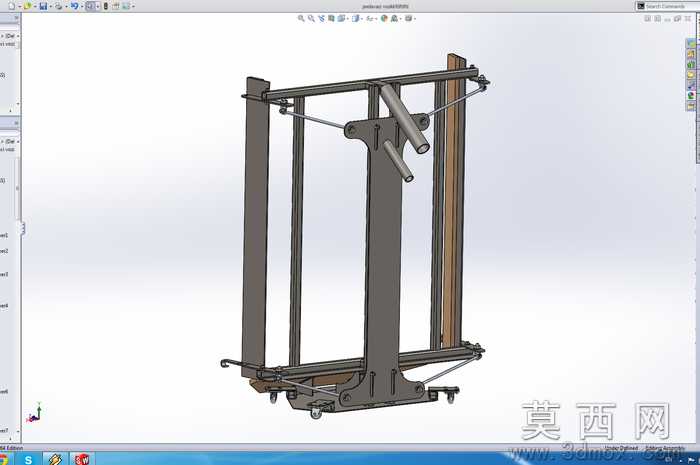

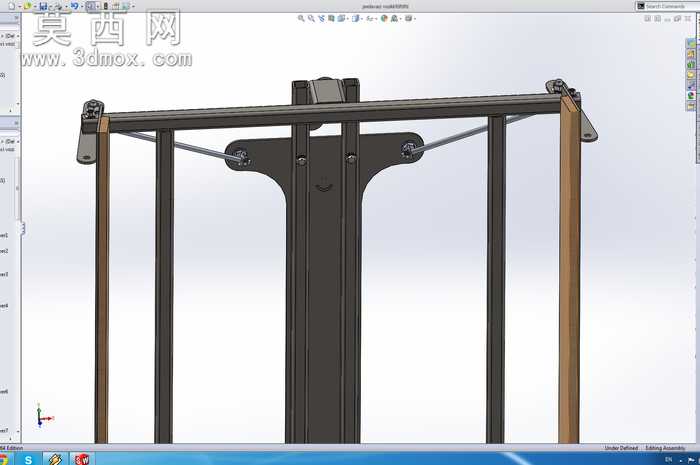

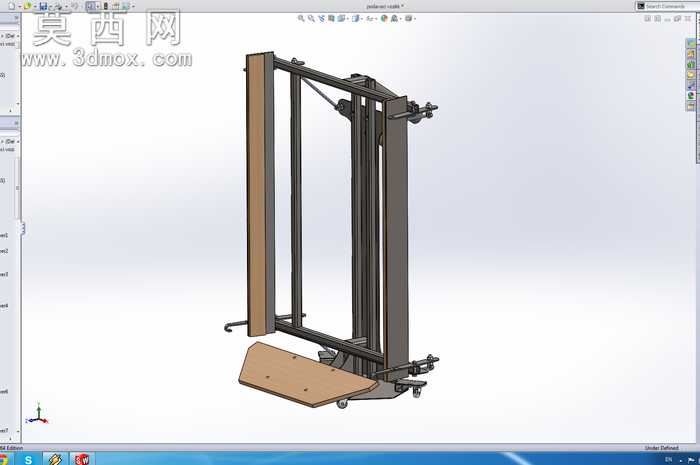

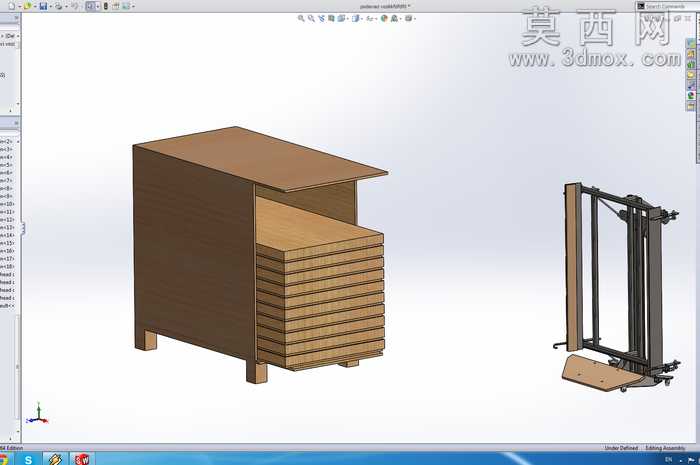

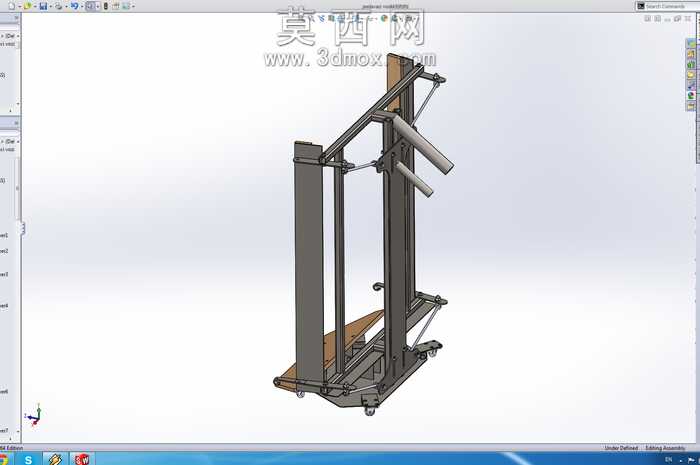

本作品为适配纸箱周转定位的可移动工装夹具三维模型，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械工装的设计规范，对每一处连接结构、装配间隙都做了精准的尺寸约束，保证模型可直接对接生产加工环节的图纸输出需求。模型主体采用型钢焊接框架结构设计，在三维建模阶段对不同规格的型钢构件做了独立的零件建模，通过装配体环境下的配合约束还原真实的焊接装配关系，框架的竖向支撑与横向承载梁之间设置了斜向加强筋结构，建模时通过受力仿真的前置思路优化了加强筋的布置角度与安装位置，在控制整体重量的前提下最大化提升框架的抗扭、抗弯承载能力。底部承载位置设置了可调节的定位挡块结构，建模时对挡块的腰型调节孔、螺栓连接位都做了细节还原，可适配不同尺寸规格的纸箱定位需求，避免周转过程中纸箱出现移位、滑落的问题。底部行走结构采用万向脚轮与定向脚轮搭配的布局，建模时还原了脚轮的安装支架、转动轴承、滚轮材质等细节，同时在框架底部设置了可伸缩的支撑地脚，在工装需要固定作业时可降下支撑地脚抵消脚轮的滚动自由度，保证作业状态的稳定性。材质渲染阶段，对框架主体赋予了磨砂碳钢材质，对螺栓、销轴等标准件赋予了镀锌金属材质，对脚轮滚轮赋予了耐磨聚氨酯材质，通过材质的区分清晰展现不同构件的功能属性，渲染效果还原了真实工业工装的视觉质感。整体设计思路围绕纸箱生产、周转环节的定位转运需求展开，兼顾了移动灵活性与作业稳定性，结构模块化程度高，便于后续根据实际使用场景做尺寸调整与功能拓展，模型的所有零件都保留了完整的建模特征树，可支持后续的工程图导出、BOM清单生成以及结构优化修改。
