预制构件钢制生产成型模具结构设计

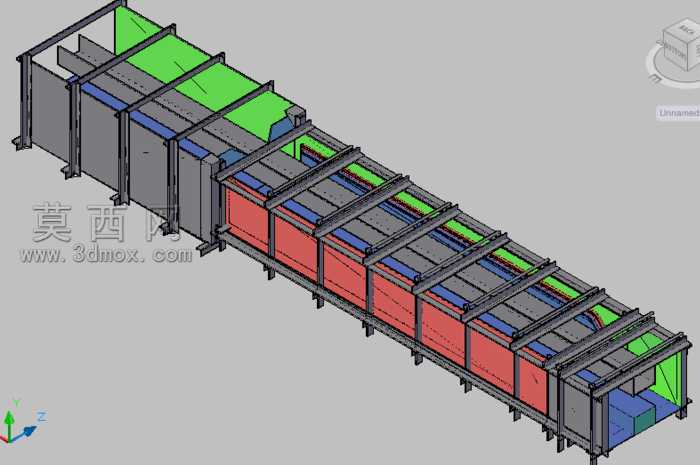

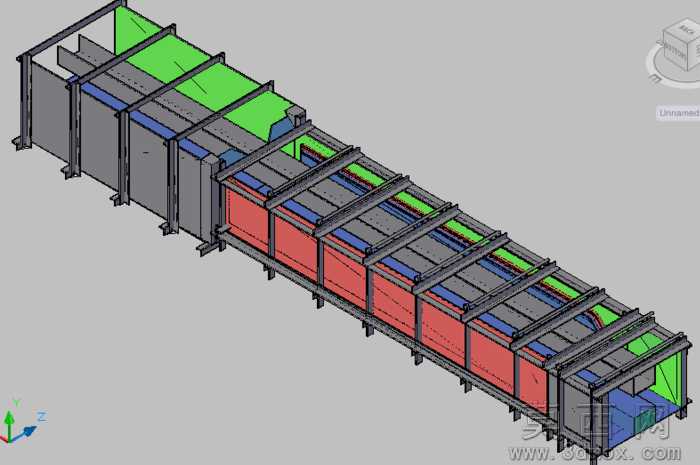

本套预制构件钢制模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循预制构件生产的工艺公差要求，对模具的拼接定位结构、锁紧固定结构、脱模导向结构均做了精细化的特征处理。整体模具采用分段式模块化设计思路，沿长度方向拆分出多组独立的模腔单元，各单元之间通过定位销与锁紧螺栓实现精准拼接，可根据生产需求灵活调整模腔总长度，适配不同规格预制构件的生产需求。模型渲染阶段对不同功能部件做了差异化材质区分：模腔内侧的成型工作面采用哑光金属材质表现，直观呈现钢制模具的加工质感；外侧的支撑框架采用深灰色金属漆材质，凸显结构的承重稳定性；端部的定位锁紧组件采用蓝色工程材质标识，绿色的脱模导向面采用高亮半哑光材质区分，让整体结构的功能分区一目了然。结构设计上充分考虑了生产实操的便利性，模腔底部设置了均匀分布的支撑脚座，可直接适配生产线的工位定位结构；侧面设置了多组快速锁紧卡扣，可大幅降低合模与拆模的操作时长；模腔内侧的拼接面均做了止口定位结构，可有效避免浇筑过程中出现漏浆问题，同时保证成型构件的尺寸精度。建模过程中对所有活动配合部件均做了干涉检查，确保锁紧机构、导向机构的运动行程无卡滞，各拼接面的配合公差控制在合理范围内，既满足预制构件的成型精度要求，也兼顾了模具长期使用的耐磨性能与拆装维护的便捷性，整体结构可直接用于预制构件生产的工艺验证与模具加工指导。
