直径5-16mm机铣刀加工设备结构设计

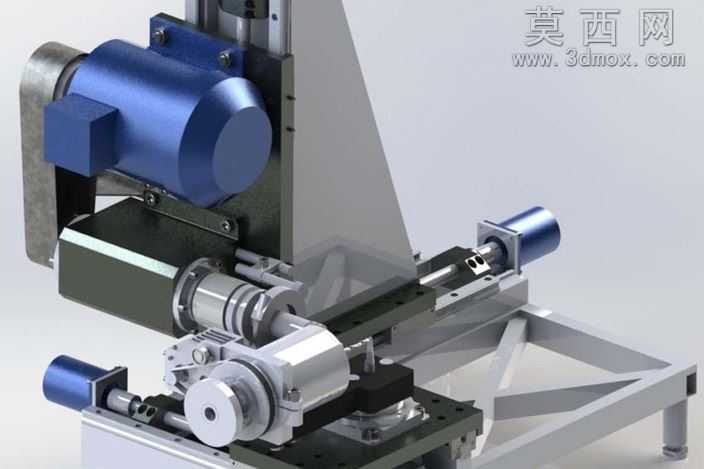

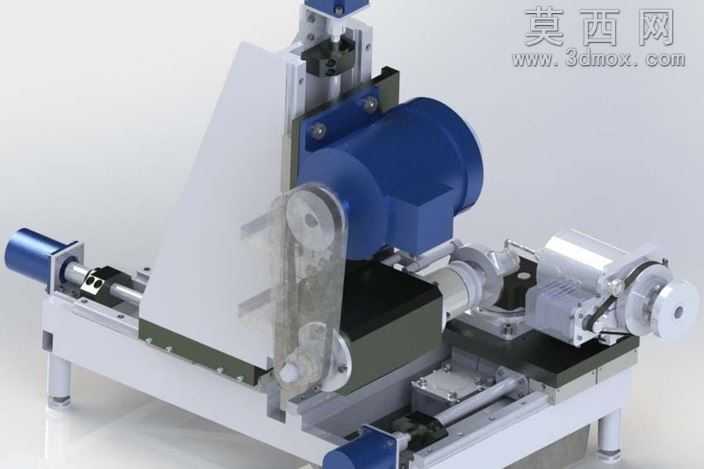

本作品为适配直径5mm至16mm规格机铣刀制造的专用加工设备三维建模成果，建模过程中严格遵循机械加工设备的设计规范，对设备各功能模块进行了精细化的结构还原。整体建模从设备的功能逻辑出发，将整套装置划分为动力驱动模块、进给传动模块、工件装夹模块、机架支撑模块四个核心部分，各模块之间的装配关系完全按照实际机械装配公差进行匹配，保证了模型结构的合理性与可落地性。材质渲染阶段，针对不同部件的实际用材进行了差异化的材质参数调试：驱动电机外壳采用哑光蓝色工业烤漆材质，还原了工业电机的漆面质感与金属基底的细微颗粒感；传动丝杆、导向导轨等运动部件采用抛光不锈钢材质，通过调整反射率与粗糙度参数，精准呈现了金属加工面的高光与磨砂过渡效果；底部支撑机架采用银灰色工业铝合金型材材质，模拟了铝型材表面的阳极氧化层质感，各部件的材质区分清晰，渲染后整体视觉效果贴近真实工业设备的实物状态。结构设计上，动力模块采用卧式布局的伺服驱动单元，通过联轴器与传动主轴直连，减少了传动路径上的动力损耗；进给模块采用双导轨配合滚珠丝杆的结构，保证了铣刀加工过程中的进给精度，可适配不同直径规格铣刀的加工行程需求；装夹模块设计了可调节的定心夹具，能够快速装夹直径5mm至16mm范围内的铣刀坯件，夹具的锁紧结构在模型中做了完整的细节还原，包括锁紧螺栓、压块的配合关系都清晰呈现；机架部分采用方管焊接的框架式结构，在保证整体刚性的同时减轻了设备自重，底部的安装孔位也按照实际安装需求做了预留。整个建模过程充分考虑了机铣刀制造的工艺需求，各运动部件的运动行程、干涉情况都在三维环境中做了模拟验证，确保设备在实际运行中不会出现结构干涉，同时兼顾了设备的操作便利性与维护空间，为后续的设备加工制造提供了完整的三维参考依据。
