黑铬饰面脚轮山金属支架结构设计

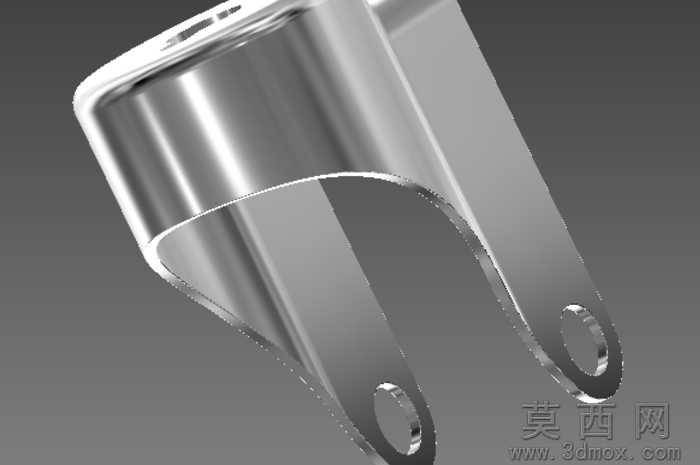

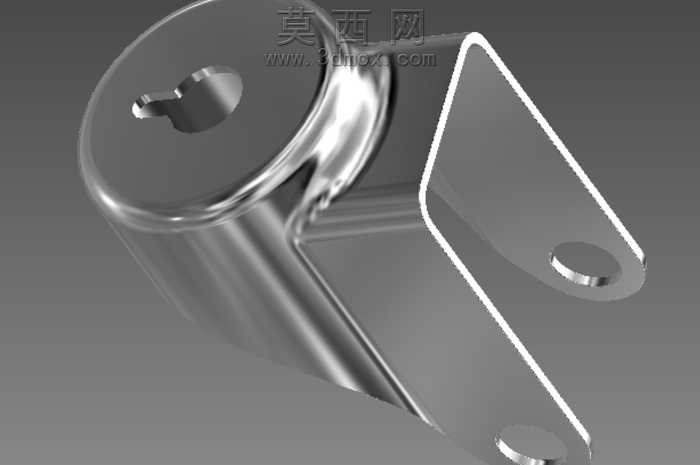

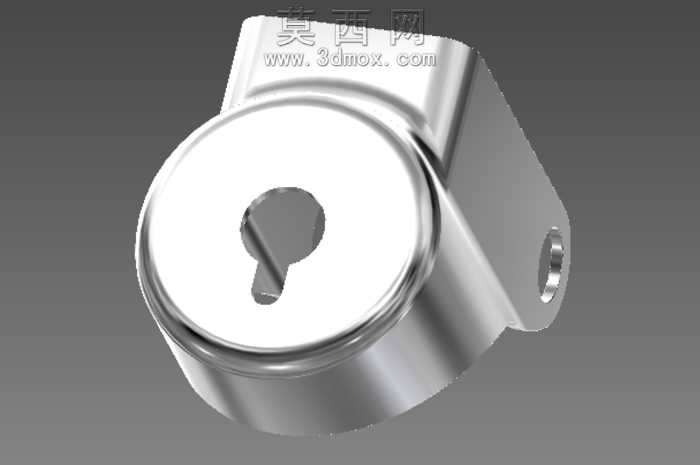

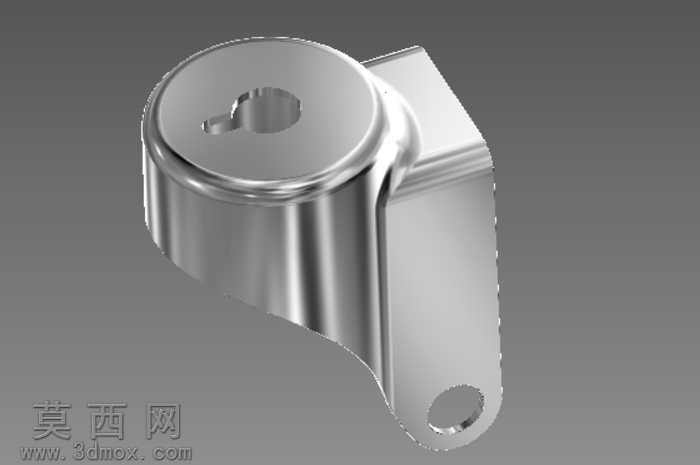

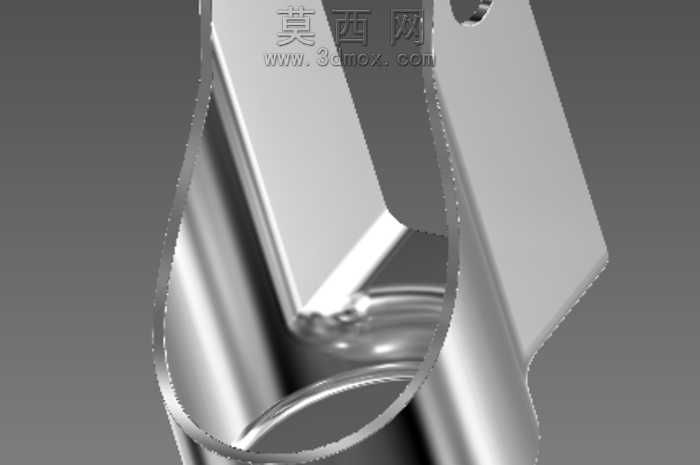

该作品为脚轮配套的金属支架构件，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各装配尺寸的精度匹配，针对脚轮与支架的铰接部位做了同轴度约束设计，确保后续脚轮转动时无卡滞、偏摆问题。模型主体采用一体化折弯成型的结构思路，上部设置带异形定位孔的圆柱安装座，可与设备底部的安装轴精准配合，异形孔的设计既可以传递扭矩防止支架相对安装轴转动，也能起到轴向定位的作用，避免支架在设备移动过程中出现松脱。下部延伸出带铰接孔的支耳结构，铰接孔的边缘做了倒角处理，既可以去除加工毛刺，也能在装配销轴时起到导向作用，降低装配难度。材质方面选用黑铬金属材质进行渲染表现，金属表面设置了细微的拉丝纹理，搭配高反射度的金属质感参数，还原了黑铬镀层细腻光亮的视觉效果，渲染时采用柔和的侧方主光源搭配环境补光，既突出了金属材质的光泽层次，也清晰展现了构件的曲面过渡和棱角细节。结构设计上充分考虑了承重需求，在安装座与支耳的连接部位做了圆弧过渡加强处理，避免应力集中导致的构件断裂，整体壁厚均匀，既满足承重强度要求，也适配五金冲压、折弯的加工工艺，减少后续生产的工艺难度。建模过程中对所有锐边都做了微小的圆角处理，还原真实五金零件的加工特征，避免模型出现过于尖锐的不符合实际加工的棱角，各部位的尺寸比例经过反复校验，确保与常规脚轮的安装尺寸通用，可直接适配同规格的脚轮组件进行装配使用。
