径向引擎配套四速摩托车变速箱结构设计

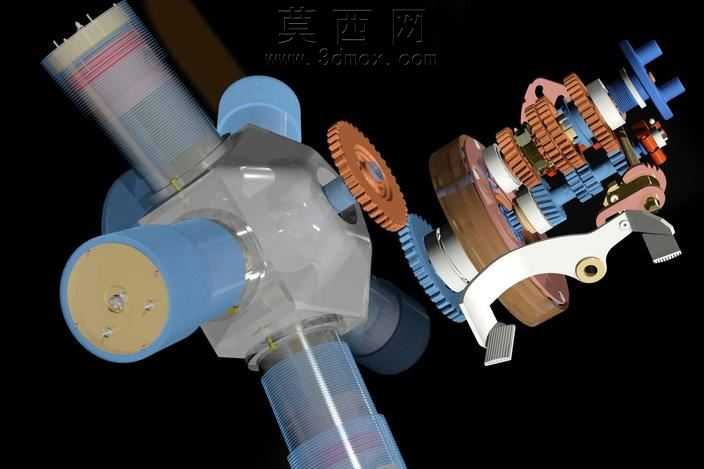

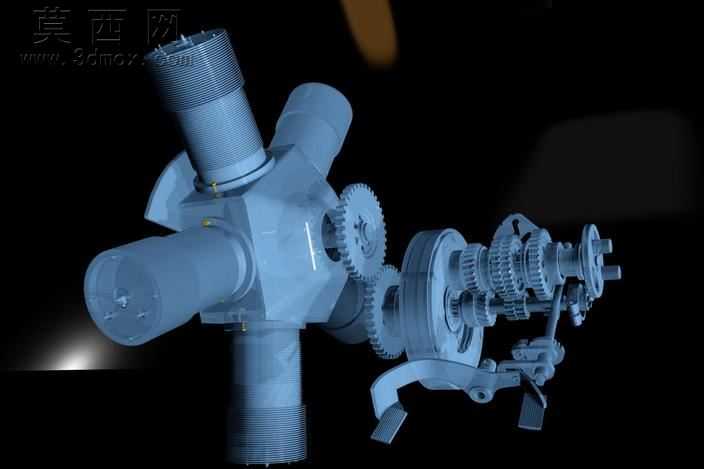

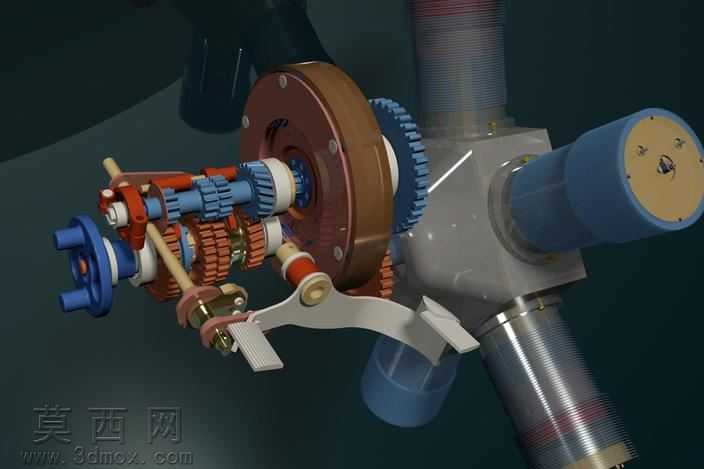

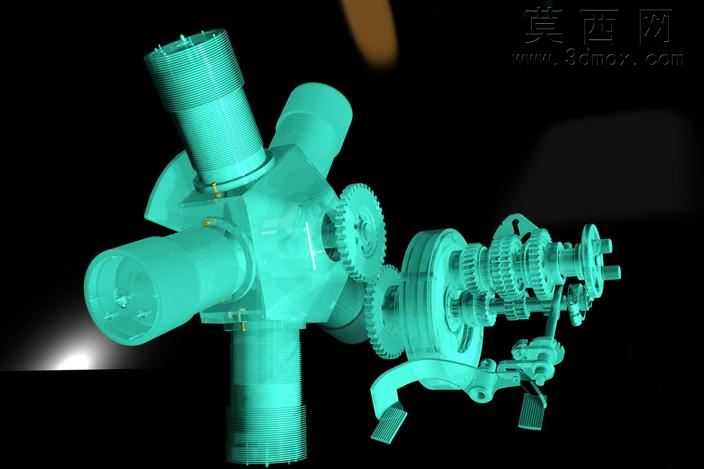

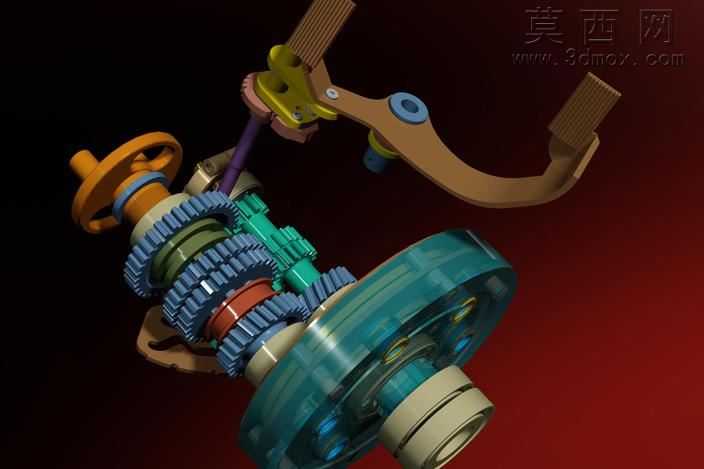

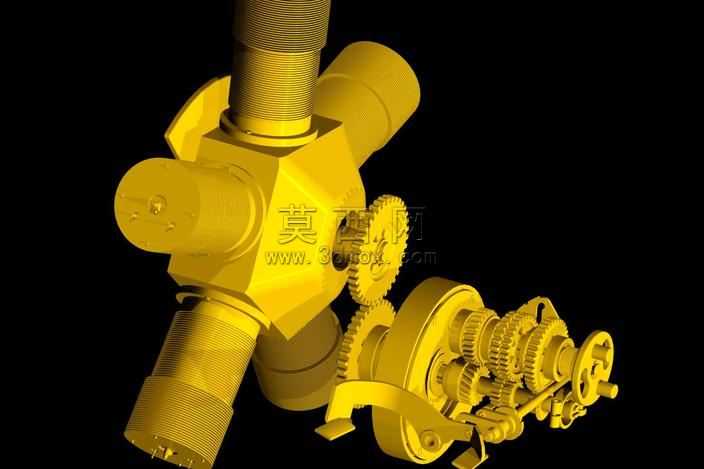

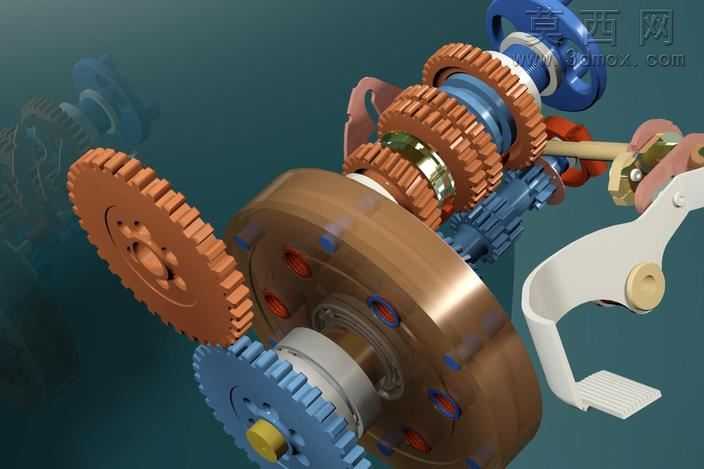

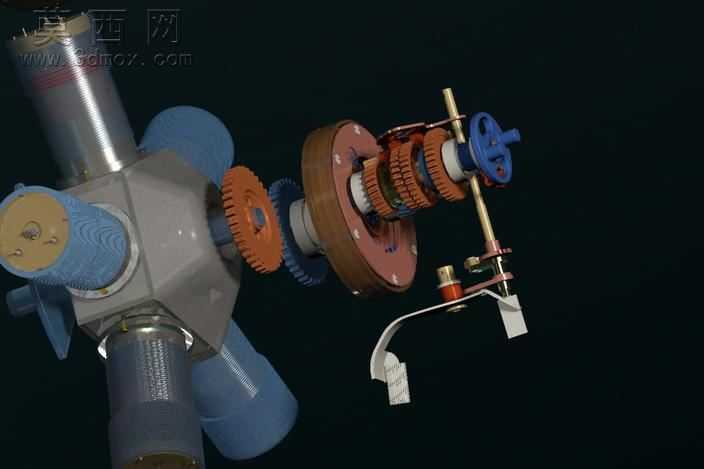

该作品为适配径向引擎的四速摩托车变速箱三维设计，整体建模过程严格遵循机械传动设计逻辑，先完成核心传动链路的参数化搭建，再逐步细化各功能部件的细节结构。建模阶段首先依据径向引擎的动力输出特性，确定变速箱输入轴与引擎输出端的同轴对接结构，针对径向布局的引擎动力输出角度，调整了输入轴的支撑位布局，保证动力输入的同轴度与运转稳定性。四速变速机构的齿轮组采用渐开线圆柱齿轮参数化建模，每一档位的齿轮模数、齿数、压力角都经过传动比匹配计算，确保四个档位的速比梯度符合摩托车不同行驶工况的动力需求，低速档保证起步爬坡的扭矩输出，高速档兼顾巡航行驶的转速经济性。换挡机构采用凸轮轴驱动的拨叉结构，建模时还原了拨叉与齿轮啮合套的配合间隙，模拟换挡过程中拨叉的轴向移动轨迹，保证换挡动作的顺畅无卡滞。箱体部分采用一体化建模思路，将输入轴、输出轴、换挡机构的安装位整合在同一壳体结构内，同时预留了径向引擎的对接法兰面，保证整体装配的密封性与结构刚性。渲染阶段采用半透明青蓝色材质赋予所有传动部件，既可以清晰展示内部齿轮的啮合关系、轴系的排布逻辑，也能直观呈现换挡机构与齿轮组的联动路径，背景采用深色渐变突出主体结构，通过定向打光凸显齿轮齿面、轴段、拨叉等部件的轮廓细节，让整体传动链路的动力走向一目了然。设计过程中针对径向引擎的特殊布局，优化了变速箱的整体外形轮廓，避免与引擎的径向气缸结构产生干涉，同时将换挡操纵机构的引出位置调整到便于摩托车操控的布局方位，兼顾了结构合理性与实际装车的使用便利性，所有部件的装配关系都经过干涉检查，确保虚拟装配状态下各运动部件无碰撞、运转路径通顺。
