变速器用黄铜同步齿环三维结构设计

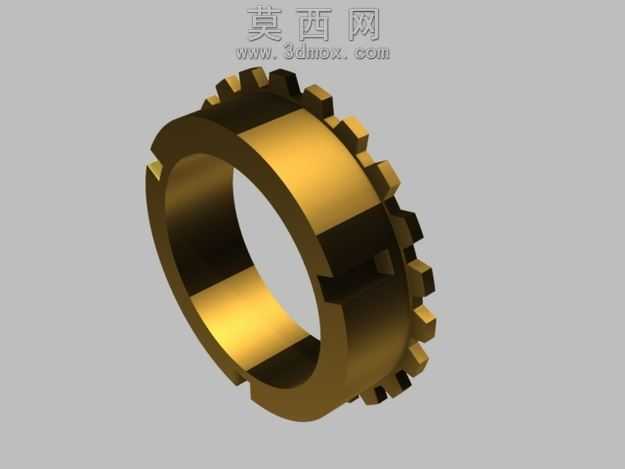

本模型为变速器核心部件同步器的齿环结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械传动部件的设计公差规范，对齿环的内外径尺寸、周向齿形参数、内环卡槽结构均做了精准还原。模型外圆周向均匀分布的啮合齿采用渐开线齿形轮廓设计，每一个齿的齿顶倒角、齿根过渡圆角都按照实际加工工艺要求做了平滑处理，避免应力集中问题的出现。齿环主体采用黄铜材质进行渲染表现，通过调整材质的金属度、粗糙度参数，还原出铜合金构件特有的暖金色金属质感，表面做了轻微的哑光处理，模拟实际机加工后的表面纹理效果，内环的光滑接触面则适当提高反光度，体现其配合面的高精度加工特性。结构设计上，齿环内环设置有对称的定位卡槽，用于和同步器其他组件完成卡接定位，保证换挡过程中齿环的周向位置精度，齿环的壁厚经过合理设计，在保证结构强度的前提下尽可能降低构件重量，符合变速器轻量化的设计趋势。建模过程中先通过草图绘制齿环的截面轮廓，再通过旋转命令生成基础环体，之后绘制单个齿的截面轮廓通过阵列命令完成周向齿的均匀分布，最后对内环卡槽进行切除成型，所有特征均保留参数化关联，可根据不同变速器的参数需求快速调整尺寸。渲染阶段采用三点布光方式，主光源从斜上方照射突出齿形的立体轮廓，辅光源补光消除暗部死黑，环境光模拟车间漫反射效果，让整体材质表现更贴近真实工业零件的视觉效果，模型的所有结构细节都和实际量产的同步齿环保持一致，可用于变速器装配仿真、结构受力分析以及教学演示等场景。
