三通式手动主水球阀三维结构设计

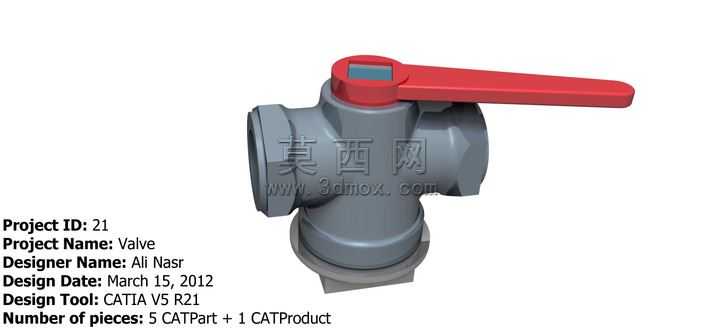

本模型为三通式手动主水球阀，采用CATIA软件完成全参数化三维建模，整体结构严谨规整，各部件装配关系清晰明确。建模过程中首先对阀体主体进行结构拆解，针对三通式的流体通道结构，采用多截面实体与布尔运算结合的方式完成流道与壳体的一体化建模，保证内壁过渡圆滑无应力集中死角，阀体两端的连接螺纹结构采用螺旋线扫掠命令生成，螺纹牙型参数符合通用管路连接标准，可直接对接常规供水管道。操作手柄采用红色工程塑料材质预设，建模时通过拉伸与倒圆角处理完成符合人体工学的长柄造型，手柄与阀芯的连接部位设计有定位卡槽结构，可精准限制阀芯旋转行程，保证阀门开关位置的准确性。阀芯采用直通式三通结构，建模时严格控制密封面的形位公差，与阀体内腔的密封座配合间隙控制在合理范围，既保证转动顺畅又可实现流体的无泄漏截断与换向。模型底部的安装底座采用带安装孔的法兰式结构，建模时对安装孔的位置度进行参数化约束，方便后续根据实际安装场景调整孔位参数。渲染阶段对阀体主体赋予哑光灰色金属材质，模拟铸铁或铸钢的表面质感，对手柄赋予高饱和度红色哑光塑料材质，通过色彩区分操作部件与主体结构，提升模型的辨识度；对密封部位添加半透明橡胶材质示意，清晰展示内部密封结构的位置与形态。整体设计思路围绕民用供水系统的主水路控制需求展开，兼顾结构可靠性与操作便捷性，所有零部件均保留可编辑参数，可根据不同通径、压力等级的使用需求快速调整尺寸参数，适配不同的管路安装场景，模型装配过程中添加了合理的运动约束，可直接用于阀门开关动作的运动仿真演示，验证手柄操作行程与阀芯通断位置的对应关系，排查结构干涉问题。
