碳纤维FPV四旋翼无人机机架结构设计

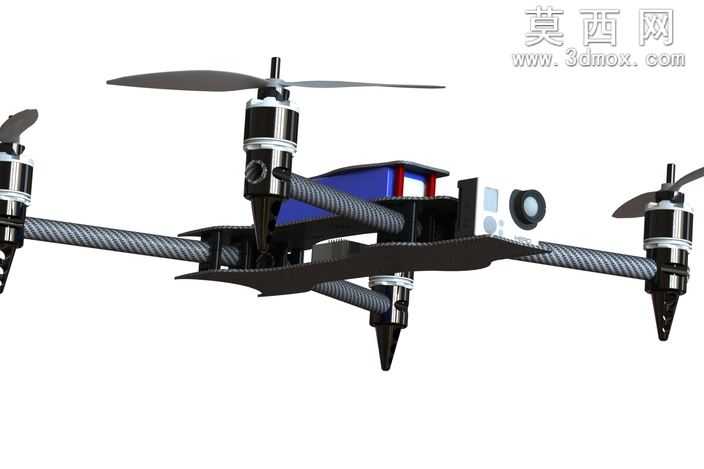

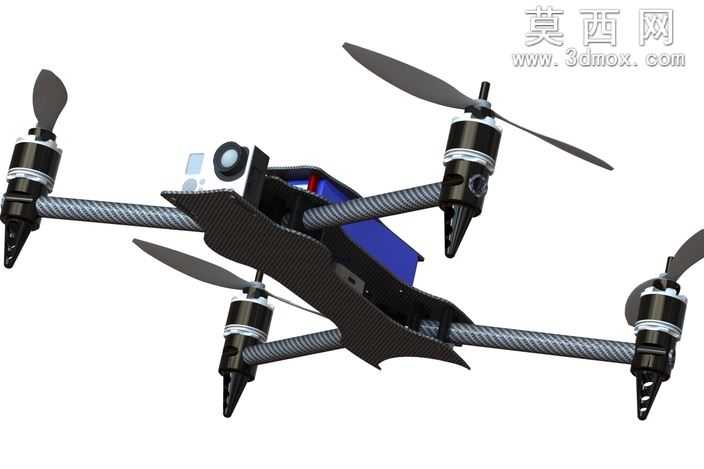

本作品为适配第一视角飞行的DIY四旋翼无人机机架三维模型，建模阶段围绕FPV飞行的轻量化、抗振性需求展开整体结构规划，采用全碳纤维材质作为机架主体的核心选材，在三维建模过程中对机臂、中心板、电机安装座等核心部件进行了参数化设计。机臂部分采用圆管型碳纤维型材结构，建模时精准还原了碳纤维管材的编织纹理材质表现，通过合理的壁厚参数设置兼顾结构强度与整机减重需求，四根机臂呈X型对称布局，每根机臂末端预留标准电机安装孔位，适配MT2814型号无刷电机的安装尺寸，孔位周边做了加厚凸台结构设计，避免电机运转振动导致的安装位开裂问题。中心板区域采用上下双层碳纤维板叠层结构，建模时预留了飞控、电调、电池、图传设备的安装固定位，同时在机头位置专门设计了GoPro Hero3高清摄像机的挂载支架，支架采用减震球连接结构，可有效过滤飞行过程中电机产生的高频振动，保证航拍画面的清晰度。螺旋桨部分建模还原了9x4.7规格两叶螺旋桨的翼型曲面，通过曲面放样命令完成桨叶的气动外形构建，桨叶表面做了哑光黑的材质渲染处理，还原碳纤尼龙桨的真实质感。整机渲染阶段采用工作室布光方案，通过主光源、补光、轮廓光的组合打光，突出碳纤维材质的编织纹理与金属电机座的金属光泽，各部件的装配关系完全符合实际组装逻辑，机臂与中心板的连接位、电机与机臂的锁付位、摄像头支架的减震结构都做了精细化的结构还原，没有出现装配干涉问题。设计思路上优先考虑FPV飞行的实操需求，在保证机架结构刚性的前提下尽可能缩减不必要的结构重量，合理规划各电子设备的安装空间，让整机重心落在机架几何中心位置，提升飞行操控的稳定性，同时预留了足够的设备改装空间，可适配不同规格的图传天线、电池规格，满足不同飞手的DIY改装需求。
