三角洲400W伺服电动机高精度三维设计

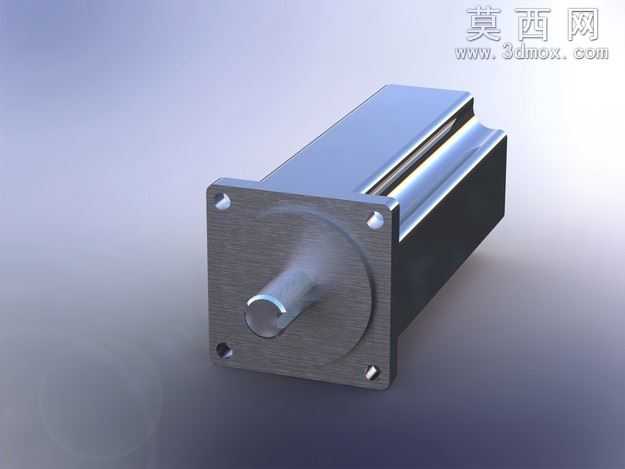

本次三维设计围绕三角洲400W伺服电动机展开，建模阶段以实物测绘的精准尺寸为核心依据，在SolidWorks软件中采用自底向上的建模逻辑，优先完成输出轴的特征构建：通过旋转凸台命令生成轴的主体结构，精准刻画轴端的键槽特征、轴肩定位台阶，保证轴径公差、伸出长度与实际产品完全匹配，为后续装配提供精准的定位基准。随后进行前端法兰端盖的建模，通过拉伸凸台生成方形法兰基体，精准定位四个安装孔的孔位坐标、孔径与沉孔深度，同时刻画端盖与主体外壳配合的止口结构，保证装配时的同轴度精度。电机主体外壳部分，采用拉伸与抽壳命令构建方形壳体的基础形态，精准还原壳体表面的散热筋结构，通过线性阵列命令保证散热筋的间距、凸起高度均匀一致，还原实物的散热结构设计；壳体后端的编码器安装位、接线座结构也通过拉伸切除、凸台命令逐一还原，保证所有外部接口的位置、尺寸与实物一致。建模过程中对所有圆角、倒角特征进行精细化处理，比如法兰边角的安装导向倒角、轴端的导入圆角、壳体棱边的工艺圆角，完全匹配实际机加工的工艺特征，避免模型出现尖锐棱角不符合生产实际的问题。材质与渲染阶段，针对电机不同部件赋予对应材质：输出轴采用抛光不锈钢材质，调整金属粗糙度参数模拟轴表面磨削加工的光亮金属质感；法兰端盖与主体外壳采用阳极氧化哑光铝合金材质，调整漫反射与高光参数，还原铝合金壳体表面细腻的磨砂金属质感，同时保留散热筋结构的明暗层次；安装孔内的螺纹特征做简化处理的同时，赋予发黑处理的金属材质，还原紧固件安装位的视觉效果。渲染阶段采用三点布光方案，主光源从侧上方打亮电机主体，突出法兰与输出轴的结构轮廓，辅光源补光弱化暗部死黑，环境光添加柔和的工业环境反射，让金属材质的反光更真实自然，最终渲染图清晰呈现电机的整体结构与材质质感。结构设计层面，完全还原伺服电机的装配逻辑，所有部件的配合关系符合实际装配要求：输出轴与端盖轴承位的配合、端盖与壳体的止口配合、壳体与后端盖的定位配合都在装配体中添加对应的配合约束，保证模型可用于后续设备集成时的干涉检查。该模型可直接用于自动化设备的整体装配设计，在进行设备机架、传动机构设计时，可直接调用该模型进行安装位匹配、干涉校验，也可用于伺服电机选型阶段的结构展示、安装方案模拟，帮助设计人员快速完成设备的整体布局设计，减少实物测绘的重复工作量，提升机械设计的整体效率。
