3米长多列同步带输送线结构设计

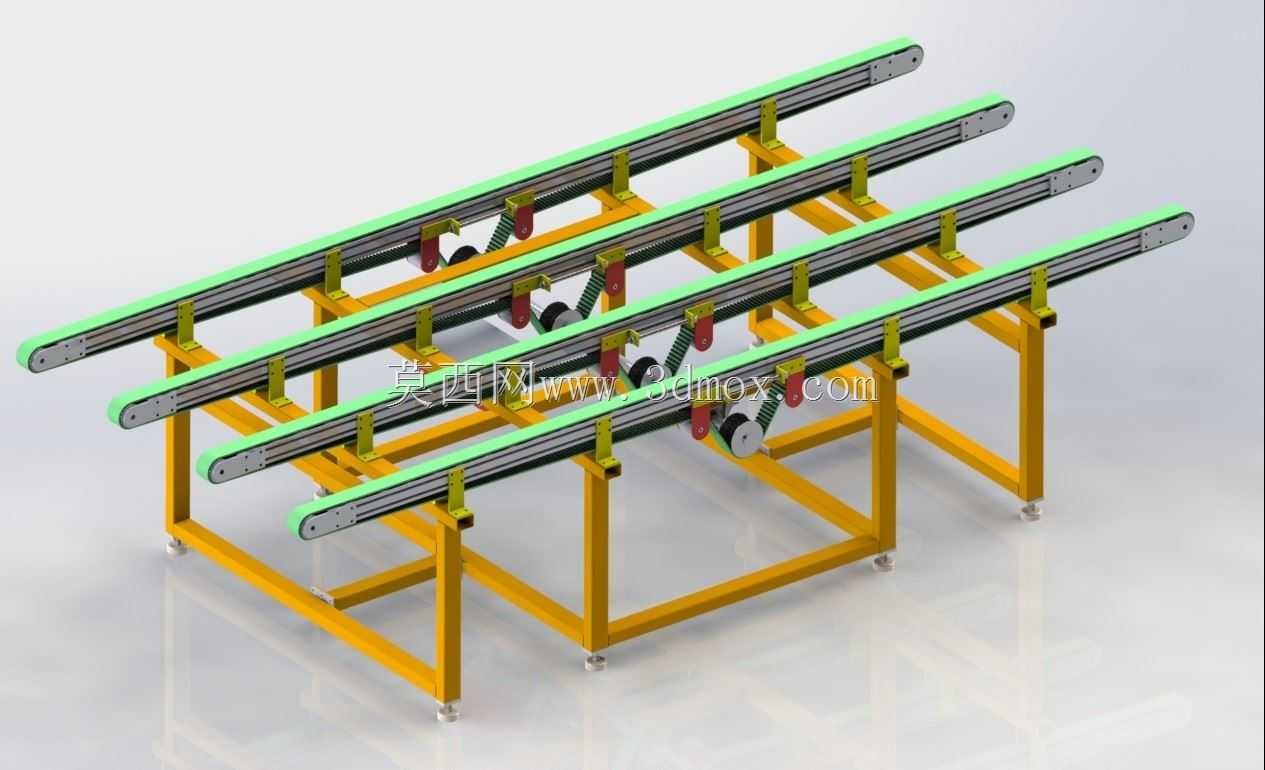

　　这款3米规格的多列同步带输送设备，主要面向轻工制造、电子元器件组装、小型五金件加工、包装工序衔接等场景的物料转运需求，在实际产线布局中，常布置在加工工位之间、检测设备进出料端、包装机上游接驳位置，用来完成规则形态小型工件的平稳水平输送，相比单条宽幅皮带输送，多列分体式的同步带布局可以适配不同宽度规格的托盘、载具，无需调整皮带张紧结构就能兼容多规格物料的输送需求，减少产线换型的调整时间。

　　从结构设计逻辑来看，整体机架采用标准矩形钢管焊接成型，底部配置可调脚杯，可适应车间地面存在的微小高度差，安装时通过调整脚杯高度就能保证整机框架的水平度，避免皮带运行出现跑偏、单侧磨损的问题。四条平行布置的同步带输送单元，各自配套独立的从动轮与张紧调节结构，张紧机构采用螺栓顶推式设计，调整时只需松开从动轮座的固定螺栓，旋转调节螺栓即可改变从动轮与主动轮的中心距，实现同步带张紧度的调整，调整到位后锁死固定螺栓即可，维护操作无需拆解整体机架，日常维保效率较高。

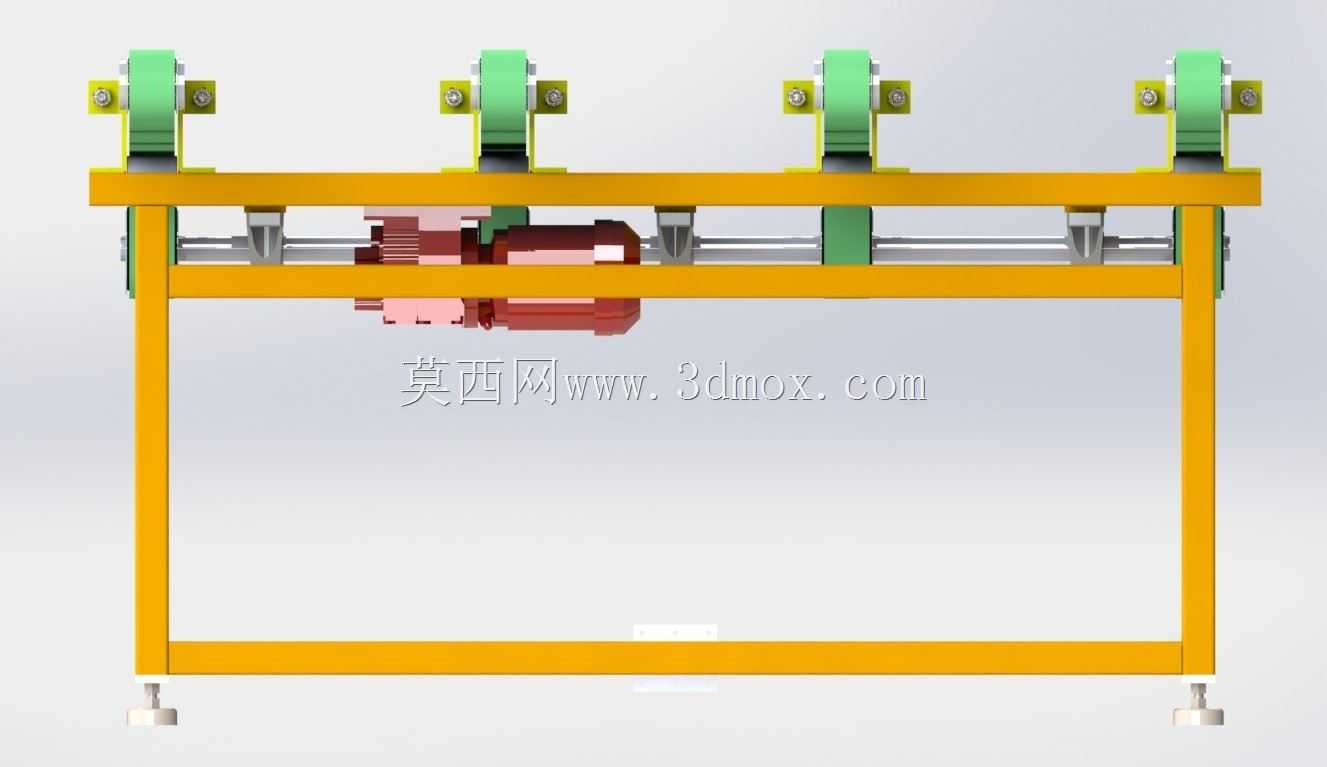

　　主动端的动力传递布局上，每条同步带配套的主动轮通过同轴连接的传动轴串联，单动力输入即可驱动四条输送单元同步运行，保证各列输送线的线速度完全一致，避免载具在输送过程中出现偏移、卡滞的问题，这种同轴驱动的设计相比多电机分别驱动的方案，既降低了硬件成本，也消除了多电机转速差带来的输送不同步隐患，适合载具需要跨列承载的输送场景。同步带选型采用带绿色防滑覆盖层的齿形同步带，齿形啮合的传动方式不会出现普通平皮带的打滑问题，输送速度稳定，定位精度更高，表面的防滑层可以增大与载具、工件的摩擦力，避免输送启停阶段工件出现滑移，适合需要精准启停配合工位传感器的自动化产线使用。

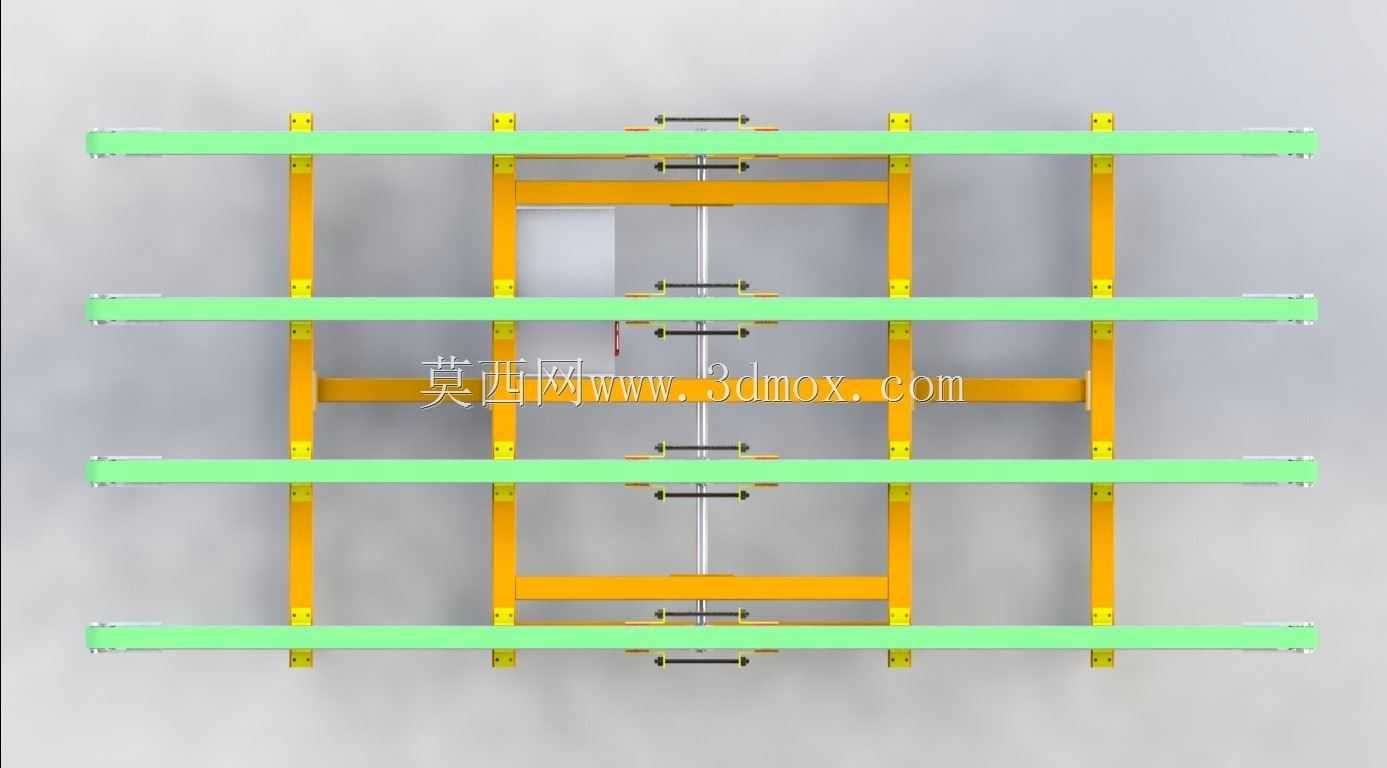

　　安装边界方面，整机长度方向的有效输送行程为3米，机架整体宽度根据四列输送单元的间距确定，列间距可根据实际输送的载具尺寸在设计阶段调整，机架底部脚杯的调节行程为±30mm，可覆盖绝大多数车间地面的平整度误差，设备进料端与出料端的高度可根据对接设备的接口高度调整机架支腿长度，适配不同高度的产线接驳需求。设备运行时，同步带的回程段布置在机架横梁下方，配套有导向托条承托同步带下半段，避免长距离输送时同步带下垂出现跳齿、磨损的问题，托条采用耐磨低摩擦系数的工程塑料材质，长期运行不会对同步带背面造成过度磨损，延长易损件的更换周期。

　　在实际工况适配中，这款输送设备的输送面高度统一，多列布局可以同时承载多个小型载具，也可以跨列承载大尺寸的托盘类工件，灵活度较高；机架的横向连接杆采用分段焊接结构，保证整体框架的刚性，满载运行时不会出现框架晃动、变形的问题，支腿与横梁的连接位置加焊三角加强筋，进一步提升结构稳定性，即使在设备启停加速度较大的工况下，也能保持输送面的平稳。同步带两侧布置有导向挡边，挡边高度略高于同步带上表面，可防止输送过程中工件、载具从侧边滑落，挡边采用铝型材通过螺栓固定在机架上，磨损后可单独更换，无需整体更换结构件。

　　从建模细节来看，所有钢结构件的焊缝位置都做了合理的工艺预留，脚杯与支腿底部采用螺纹连接结构，主动轮、从动轮的轴承安装位都预留了标准轴承的装配公差，张紧调节结构的螺栓行程满足同步带安装、更换时的松弛量需求，日常更换同步带时只需将张紧螺栓调至最松位置，即可套入新的同步带，再调整张紧度即可完成更换，无需拆解传动轴、轮系等部件，降低后期维护的操作难度。整机结构没有冗余设计，所有型材、板材的选型都经过刚性校核，在满足满载承载需求的前提下尽可能控制整体重量，方便设备的搬运与现场安装就位。
