通用电气喷气发动机轻量化支架结构设计

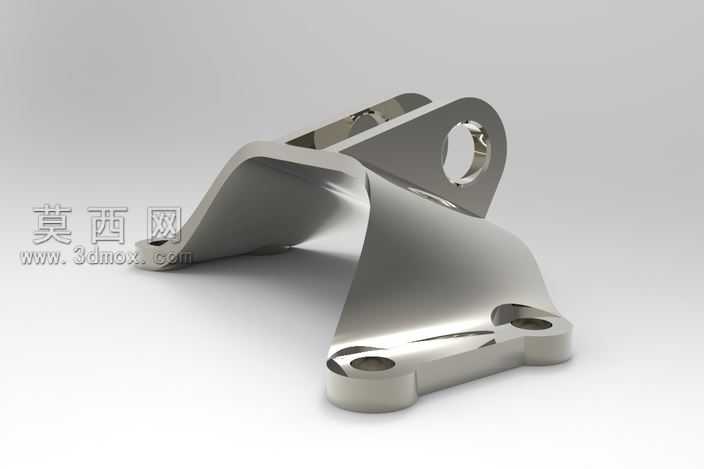

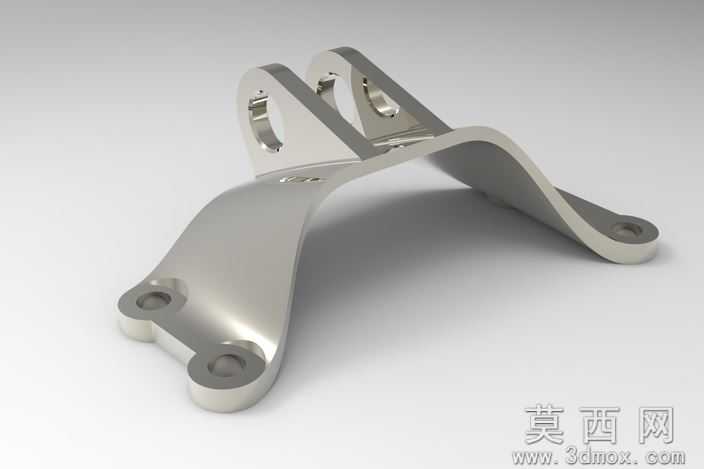

本模型为通用电气喷气发动机配套的安装支架，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证结构力学性能与安装适配性的平衡，对支架的承力曲面、安装孔位、连接耳片等关键结构进行了精准的尺寸约束与几何定义。模型整体采用一体化流线型承力结构设计，摒弃了传统拼接式支架的冗余结构，主体承力臂采用渐变曲率的曲面过渡，既能够分散发动机工作过程中产生的振动载荷与冲击载荷，又有效降低了支架自身的整体重量，实现了减重与结构强度的协同优化。渲染阶段采用金属哑光不锈钢材质进行表现，对金属表面的细微反光、倒角处的高光过渡、安装孔内壁的加工质感都进行了精细化的材质参数调整，通过柔和的环境布光凸显支架曲面的流畅性与金属材质的厚重质感，清晰呈现出支架各部位的结构细节与厚度变化。结构设计上，支架底部设置两个同轴度精准的安装固定孔，用于与发动机安装基座进行刚性连接，上部设置带衬套安装位的铰接耳片，用于与发动机主体的吊点进行连接，承力臂的截面采用变厚度设计，在应力集中的连接部位做了加厚与圆角过渡处理，避免应力集中导致的结构疲劳失效，整体结构经过拓扑优化思路验证，在保证额定载荷下结构强度余量充足的前提下，尽可能去除了非承力区域的多余材料，最终成品重量仅0.363公斤，相比传统同载荷支架减重效果显著。建模过程中对所有安装孔的孔径、孔位间距、铰接耳片的同轴度、承力曲面的曲率连续性都做了严格的参数校验，确保模型可以直接导入工程分析软件进行有限元力学仿真，也可用于后续的加工工艺编制与生产制造参考，整体结构无冗余几何特征，曲面连续性达到G2级别，符合航空类零部件的高精度设计要求。
