DIN6923法兰锁紧螺母多规格标准件

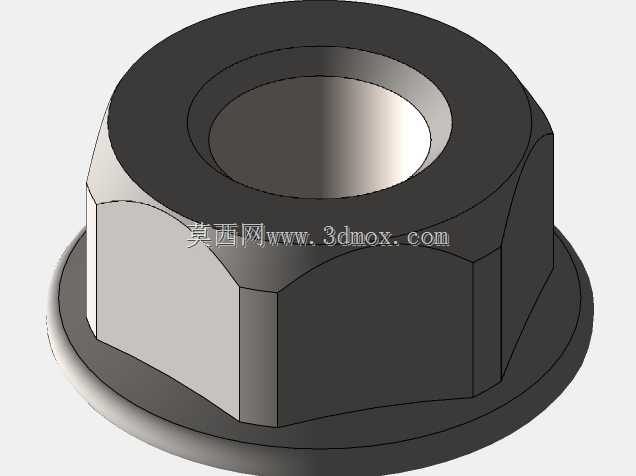

　　在各类工业装配场景中，法兰锁紧螺母是应用频次极高的紧固连接件，DIN6923标准下的该类螺母，凭借自带法兰盘的结构设计，解决了普通六角螺母装配时需额外搭配平垫的工序冗余问题，在阀门、仪器仪表、低压流体输送设备的装配环节中尤为常用。从结构设计逻辑来看，这类螺母将六角施力段与底部法兰承压盘做一体化成型，法兰盘底面可根据实际使用需求做防滑齿面或光面处理，齿面款可在拧紧后嵌入被连接件表面，形成额外的防松阻力，光面款则适用于被连接件表面不允许被压伤的精密装配场景，避免装配后在工件表面留下压痕影响外观或平面度。

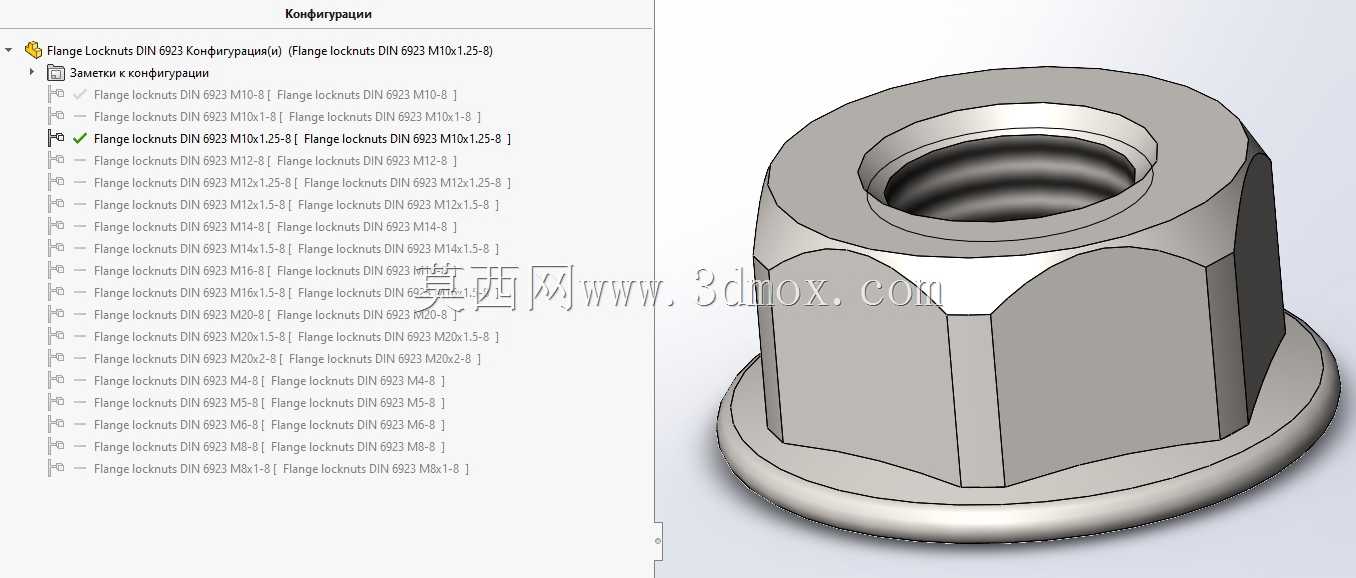

　　本次覆盖的规格从M4一直延伸到M20，基本覆盖了常规工业装配中从轻型仪表到中型阀体连接的全部常用螺纹规格，不同规格对应的法兰盘外径、六角对边尺寸、螺母总高都严格遵循DIN6923的标准公差要求，建模过程中对螺纹段的牙型角、螺距做了精准还原，内螺纹的收尾段、退刀结构都按照实际冷镦加工的工艺特征做了还原，没有出现理想化建模导致的工艺不可实现问题。从安装边界来看，这类螺母的六角对边尺寸比同规格普通六角螺母略大，对应的扳手空间需要在设计装配结构时提前预留，底部法兰盘的外径比同规格平垫的外径稍小，承压面积却比普通螺母加平垫的组合更均匀，因为一体化结构不存在平垫与螺母之间的装配间隙，拧紧过程中法兰盘不会随螺母转动出现跟转问题，能有效降低被连接件表面的摩擦损伤。

　　在实际设备应用中，减压阀这类流体控制设备的壳体连接、仪表支架的固定、气动管路的接头锁紧场景，都大量使用该型号螺母，因为这类场景往往存在一定的设备振动，普通螺母在长期振动下容易出现回松，而法兰锁紧螺母依靠法兰面的承压摩擦力，加上螺纹副本身的自锁特性，能在中等振动工况下保持长期的紧固力，不需要额外增加防松垫圈或者涂覆防松胶，减少了装配工序和后期维护的工作量。建模时特意还原了螺母顶部的倒角结构，这个倒角不仅是为了去除冷镦加工后的锐边，更重要的是在自动装配线上，能让螺母更顺畅地进入送料轨道，也能在拧入螺栓时起到导向作用，避免螺纹对中不良导致的 cross thread 问题。

　　从选型适配角度来说，不同规格的螺母对应的拧紧扭矩有明确的对应范围，M4规格的螺母适用于仪表内部的轻型固定，M8-M12的规格多用于阀体端盖、管路支架的连接，M16-M20的大规格则适用于减压阀主阀体与管道法兰的辅助紧固，不同规格的法兰盘厚度也随螺纹规格增大而递增，保证在额定拧紧扭矩下法兰盘不会出现翘曲变形，承压面能完全贴合被连接件表面。需要注意的是，这类螺母的法兰面与六角段的过渡圆角做了标准化处理，避免应力集中导致的螺母头部断裂问题，建模时对这个圆角的尺寸做了严格把控，既不会因为圆角过大导致扳手空间不足，也不会因为圆角过小出现应力集中的结构缺陷。

　　在三维装配设计中调用该模型时，可以直接将其与对应规格的螺栓、被连接件做装配约束，模型的螺纹段做了简化显示处理，既保证了装配时的干涉检查准确性，又不会因为全牙型的复杂特征导致装配体文件过大，影响整体装配的运行流畅度。对于做设备维保的技术人员来说，该模型也可用于做维修备件的三维确认，提前核对备件的尺寸规格，避免现场维修时出现备件尺寸不符导致的停工问题。
