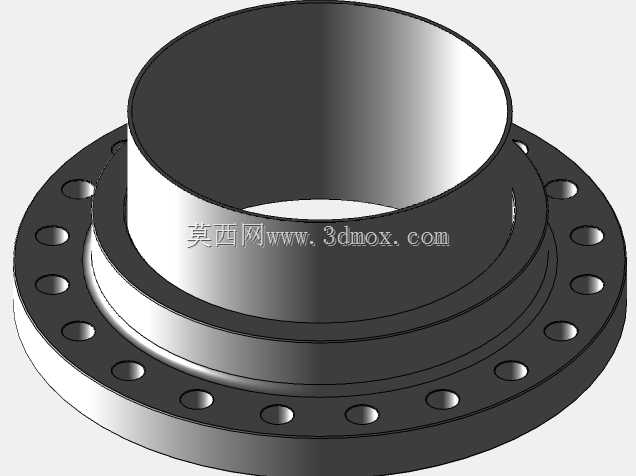

16寸300磅级ASME标准搭接短端法兰结构

　　在石油炼化、化工流体输送、市政长输管线以及船舶动力管路系统中，搭接短端法兰是松套法兰连接副里的核心承压接触部件，区别于整体锻造的对焊法兰，这类结构专门适配需要频繁拆卸检修、管路存在一定安装角度偏差、或是管线材质与法兰材质需要差异化选型的工况场景。比如在腐蚀性介质输送管线中，短端部分可以选用与管线一致的耐腐蚀合金材质，外部配套的松套法兰则采用普通碳钢材质，在保证密封可靠性的前提下大幅降低整体管路的建造成本，同时松套法兰的螺栓孔可以在安装时自由旋转对位，对于现场施工空间受限、管线预制存在微小角度误差的场景，能大幅降低现场安装的对位难度，减少施工过程中的强制组对应力，避免管线长期运行过程中因为装配应力产生的焊缝开裂、密封面泄漏等问题。

　　这款16寸公称通径、300磅压力等级的搭接短端法兰，所有尺寸基准完全取自ASME B16.5管法兰标准，设计过程中首先明确了密封面的配合公差，短端的凸台密封面粗糙度、平面度公差严格匹配对应压力等级的密封要求，与配套松套法兰配合时，短端的翻边端面直接承担垫片压紧的密封作用，因此翻边部分的厚度经过强度校核，在300磅级对应的额定工作压力下，不会因为螺栓预紧力产生塑性变形，也不会在介质压力波动、温度交变的工况下出现密封面翘曲。短端的直筒段长度经过优化，既保证了与管线对接焊接时的操作空间，避免焊接热量直接传导到密封面造成密封面退火变形，也控制了整体结构的轴向尺寸，减少管路系统的不必要空间占用。

　　法兰盘部分的螺栓孔采用均匀分布设计，孔位的位置度公差严格遵循ASME标准要求，保证同压力等级同通径的法兰具备完全互换性，不需要现场二次扩孔修正。法兰盘的厚度经过剪切强度与弯曲强度校核，在螺栓额定预紧力下，法兰盘的变形量控制在弹性变形范围内，不会因为长期受压产生永久变形导致垫片压合力不足。短端与法兰盘的搭接过渡位置采用圆弧过渡结构，避免直角位置的应力集中，在管线存在振动、水锤冲击的工况下，过渡位置不会因为应力集中产生疲劳裂纹。

　　从安装边界来看，这款法兰的外径尺寸、螺栓孔中心圆直径、螺栓孔数量与孔径完全匹配16寸300磅级的所有ASME B16.5标准法兰，现场安装时不需要额外加工适配件，短端的直筒段内径与同通径的Schedule标准管体内径保持一致，焊接后不会出现通径缩颈问题，减少管路内部的介质流动阻力，也避免介质在变径位置长期冲刷造成的局部腐蚀。密封面的水线加工纹理采用同心圆结构，能在垫片压紧时形成多道密封阻隔，即使垫片存在微小的表面缺陷，也能通过多道水线的嵌合保证密封可靠性，适配缠绕垫、金属包覆垫、非金属平垫等多种常用法兰密封垫片，不需要针对特定垫片修改密封面结构。

　　在实际选型应用中，这类搭接短端法兰尤其适合用在需要定期拆开检查内部介质结焦、积垢情况的管路段，比如化工装置的反应器进出口管线、换热设备的连接管线，检修时只需要松开螺栓，转动松套法兰即可拆开管路，不需要撬动管线造成密封面损伤。同时在低温介质输送管线中，因为管线工作时会产生冷缩位移，松套法兰的活动特性可以吸收一部分位移量，减少法兰位置的应力集中，避免低温工况下的法兰脆断风险。建模过程中所有尺寸参数都严格对照标准中的公差要求，圆角、倒角等工艺结构完全符合实际锻造、机加工的工艺要求，没有出现无法落地的理想化结构，不管是用于生产加工的尺寸参考，还是用于管路系统的三维装配模拟、应力仿真分析，都能直接调用，不需要额外修正工艺结构。
