Z型爬坡挡边皮带输送设备三维设计

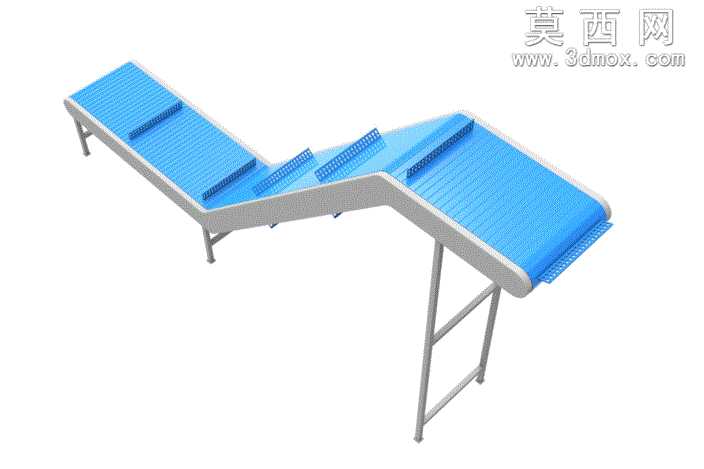

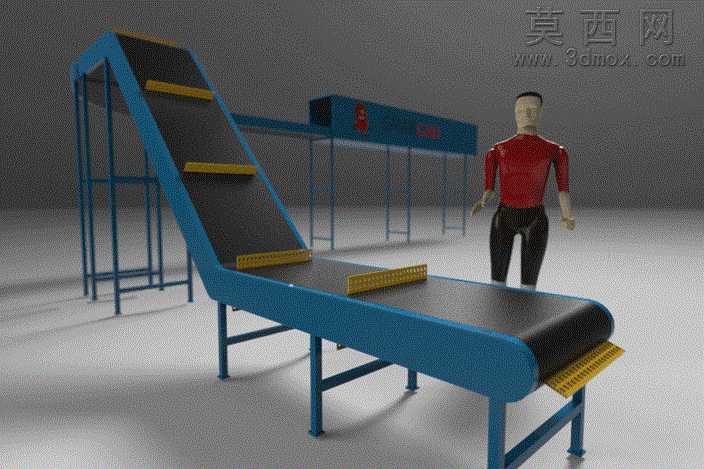

本作品为Z型爬坡挡边皮带输送机的三维建模设计，建模过程中严格遵循输送设备的实际生产制造逻辑，先完成整体结构的框架搭建，再逐一细化各个功能部件。首先构建的是设备的支撑机架部分，采用方管型材作为支撑主体，根据设备的Z型弯折走向设计不同高度的支撑腿，在高位爬坡段额外增加斜向支撑拉杆，提升整体机架的结构稳定性，避免设备运行过程中出现晃动变形的问题。输送带部分采用蓝色模块化塑料网带材质建模，表面等距设置横向挡条，挡条高度根据爬坡角度合理设计，能够有效防止物料在爬坡输送过程中出现下滑、滚落的情况，适配散料、小件包装物的爬坡输送需求。传动部分建模包含主动辊筒、从动辊筒、张紧调节结构，辊筒表面做防滑纹理处理，张紧结构设计在设备两端的机架位置，可通过调节螺栓调整输送带的张紧程度，保障输送带运行平稳不跑偏。设备的弯折过渡段做了平滑圆弧处理，避免输送带在弯折位置出现硬折损伤，延长输送带的使用寿命。建模过程中对各个部件的装配关系做了精准约束，可实现完整的运行动画演示，直观展示输送带的循环运转过程、物料随输送带从低位水平段经爬坡段输送至高位水平段的完整流程。材质渲染部分，机架部分赋予哑光金属喷漆材质，还原工业设备的金属质感，输送带部分赋予耐磨蓝色塑料材质，表面做细微的磨砂纹理处理，支撑脚部分赋予防滑橡胶材质，整体渲染效果贴近真实工业设备的视觉表现。设计过程中充分考虑了设备的实用性，整体结构紧凑，可适配不同生产线的高低位衔接需求，挡条间距可根据实际输送物料的尺寸调整，支撑腿高度也可根据现场安装需求做适配修改，能够广泛应用于食品加工、包装物流、零配件生产等行业的物料提升输送场景，建模精度满足后续工程出图、结构验证、动画演示的使用需求。
