工业用水平托辊带式输送设备三维设计

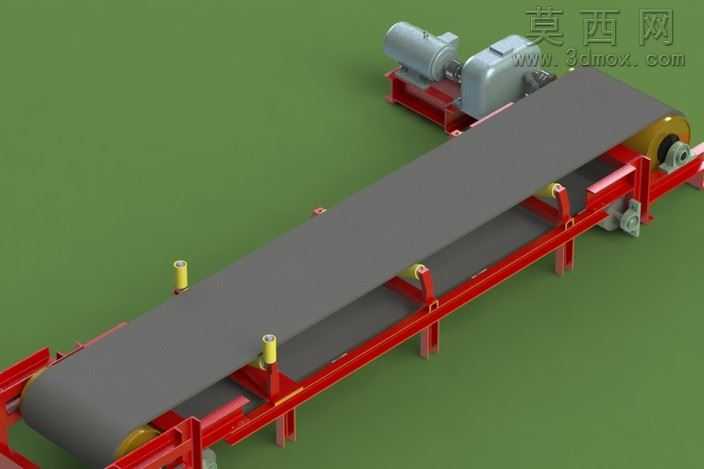

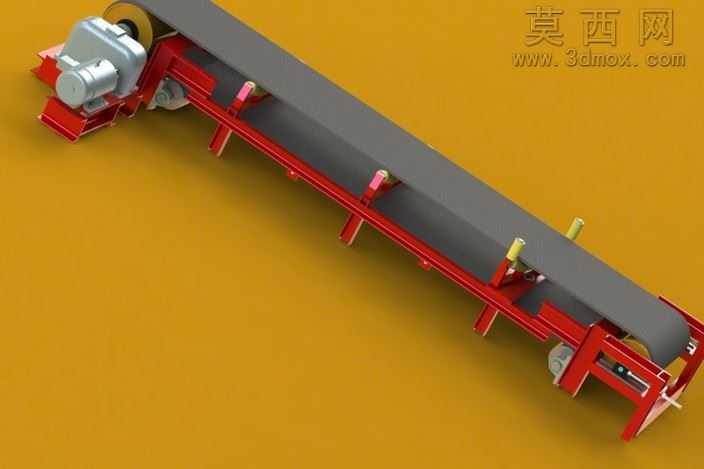

本作品为工业场景常用的带式输送设备三维建模成果，建模过程严格遵循通用带式输送机的设计规范，完整还原了设备的全部核心结构。建模阶段首先完成整体机架的参数化搭建，采用型钢焊接式机架结构，精准绘制了纵向主梁、横向支撑腿、中间托辊安装支架的结构细节，所有支撑构件的连接位置、安装孔位均按照实际装配逻辑设置，保证结构的合理性与可装配性。随后完成输送承载部分的建模，包含环形输送皮带、上下层托辊组、端部传动滚筒与改向滚筒，托辊采用标准槽型水平布置形式，精准还原托辊的轴体、辊皮、端部轴承座的细节结构，滚筒部分还原了筒皮、轴头、胀套连接结构，确保皮带缠绕路径符合实际传动的张紧逻辑。驱动部分完整建模了驱动电机、减速装置、电机安装底座、联轴器组件，还原了驱动单元与传动滚筒的动力传递路径，电机与减速机的安装支座设置了可调式张紧结构，符合实际设备的安装调试需求。渲染阶段采用工业级材质表现，机架结构赋予醒目的红色防锈漆材质，还原金属漆面的哑光质感与细微颗粒纹理；输送皮带赋予深灰色橡胶材质，表现橡胶表面的细微磨砂质感与柔韧特性；驱动电机与减速机赋予灰蓝色铸铁材质，还原铸造表面的粗糙质感与金属光泽；托辊、滚筒的金属轴类零件赋予亮银色金属材质，表现机加工表面的光滑反光效果。场景搭建采用简洁的绿色地面作为衬托，通过三点布光方案打亮设备整体，突出设备的结构层次与各部件的装配关系，阴影设置柔和自然，清晰展现各部件的空间位置。设计思路围绕通用散料与成件物料的水平输送需求展开，整体结构采用模块化设计思路，机架分段、托辊组标准化、驱动单元独立布置，既还原了真实设备的结构特点，也通过三维建模直观展现了带式输送机的动力传递、物料承载、支撑固定的全部工作逻辑，可用于设备结构展示、教学演示、方案汇报等场景，模型各部件独立建模，支持后续的参数调整与结构修改，能够适配不同长度、不同输送能力的带式输送机改型设计需求。
