铣削车削复合加工用刀具结构设计

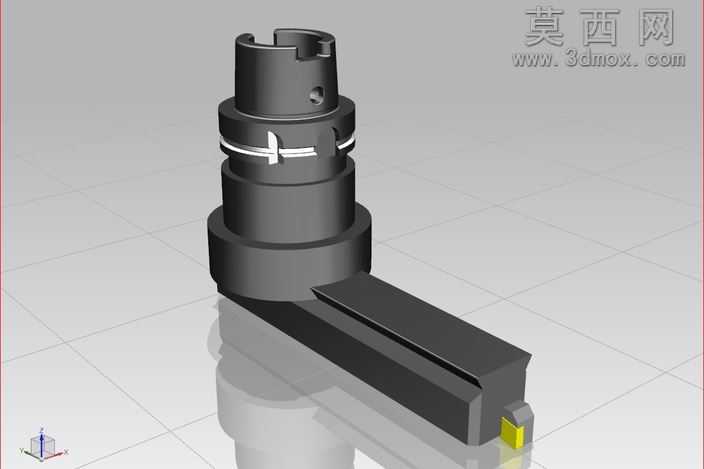

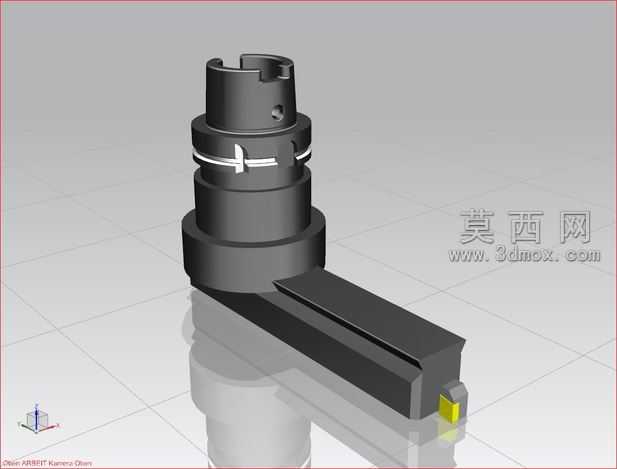

本模型为铣削车削复合加工刀具，采用三维建模软件完成全参数化结构设计，整体建模过程严格遵循机械加工刀具的实际生产规范与装配逻辑。模型主体分为刀柄夹持段与切削工作段两大部分，刀柄部分采用阶梯式圆柱结构，自上而下依次设置有定位卡槽、锁紧环槽与安装基准面，建模时对各段圆柱的同轴度公差进行了参数化约束，卡槽的缺口尺寸、环槽的宽度与深度均按照标准刀具夹持系统的适配参数绘制，保证模型可直接对接标准机床主轴的夹持接口。锁紧环位置设计有对称式的定位标识箭头，建模时通过草图阵列与拉伸切除命令完成标识结构，既还原了实物的装配对位功能，也提升了模型的细节还原度。切削工作段采用侧向延伸的刀杆结构，刀杆部分做了等强度的截面优化，从刀柄衔接处到刀头位置逐步收窄，既保证了刀体的整体刚性，也避免了加工过程中刀杆与工件的干涉，刀头位置预留了标准刀片的安装槽，槽体的定位面、压紧螺孔位置均按照可转位刀片的安装标准建模，刀尖位置的黄色标识块清晰标注了切削刃的工作位置。渲染阶段采用哑光金属材质模拟刀体的合金钢材质，对刀柄的阶梯面、刀杆的侧壁做了轻微的倒角反光处理，地面添加了柔和的反射效果，搭配三维坐标系标识清晰展示模型的空间方位，整体渲染效果还原了工业刀具的金属质感与结构细节。设计过程中充分考虑了刀具的实际加工工况，对刀体的应力集中位置做了圆角过渡处理，各部分结构的壁厚均匀，既满足铣削加工时的抗冲击要求，也兼顾车削作业时的刚性需求，整体模型结构完整，参数可编辑，可用于刀具结构教学、加工工艺仿真以及机床装配模拟等场景。
