皮带传动双输出主轴机构三维设计

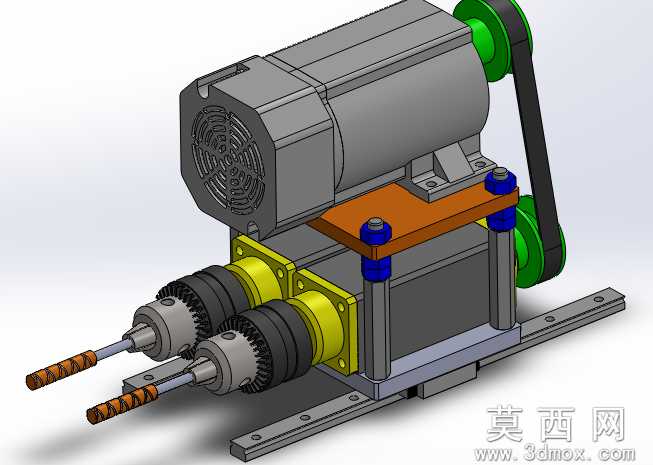

该三维模型采用主流三维机械设计软件完成全参数化建模，整体围绕双输出同步作业的主轴功能需求展开结构设计，建模过程中对每一处装配公差、零件配合关系都做了严谨的参数约束，确保各部件在虚拟装配环境下无干涉、可实现预期的运动仿真效果。模型主体由驱动电机、同步带传动组件、双主轴安装座、输出夹头、支撑调节立柱、安装底板几大模块构成，渲染阶段针对不同零件的材质特性做了差异化的材质贴图与光影设置：驱动电机外壳采用哑光灰铸铁材质，还原工业电机的磨砂金属质感，尾部散热格栅做了镂空细节处理，还原真实电机的散热结构；传动皮带采用黑色橡胶材质，搭配亮绿色的带轮做色彩区分，清晰呈现皮带传动的动力传递路径；主轴安装座采用亮黄色氧化金属材质，与银灰色的主轴套筒、黑色的传动齿轮形成鲜明视觉区分，便于快速识别核心传动部件；顶部调节托板采用棕橙色电木板材质，蓝色的锁紧螺栓、银色的支撑立柱都做了金属光泽与倒角细节处理，安装底板采用标准热轧钢板材质，表面预留的长条安装孔、定位孔都按照实际机械加工标准做了细节还原。设计思路上，该机构采用单电机通过皮带轮同步驱动两根平行布置的主轴，可实现双工位同步加工作业，有效提升加工效率，主轴输出端配备标准钻夹头结构，可适配不同规格的加工刀具，支撑立柱与顶部托板的组合结构可灵活调整电机的安装高度，进而调节皮带张紧度，保障传动稳定性，底部的长条安装孔可方便整个机构在设备台面上调整固定位置，适配不同的安装场景。整体结构紧凑，传动路径清晰，各零件的结构设计都兼顾了加工工艺性与装配便利性，可作为非标自动化设备中双工位加工单元的核心动力部件参考。
