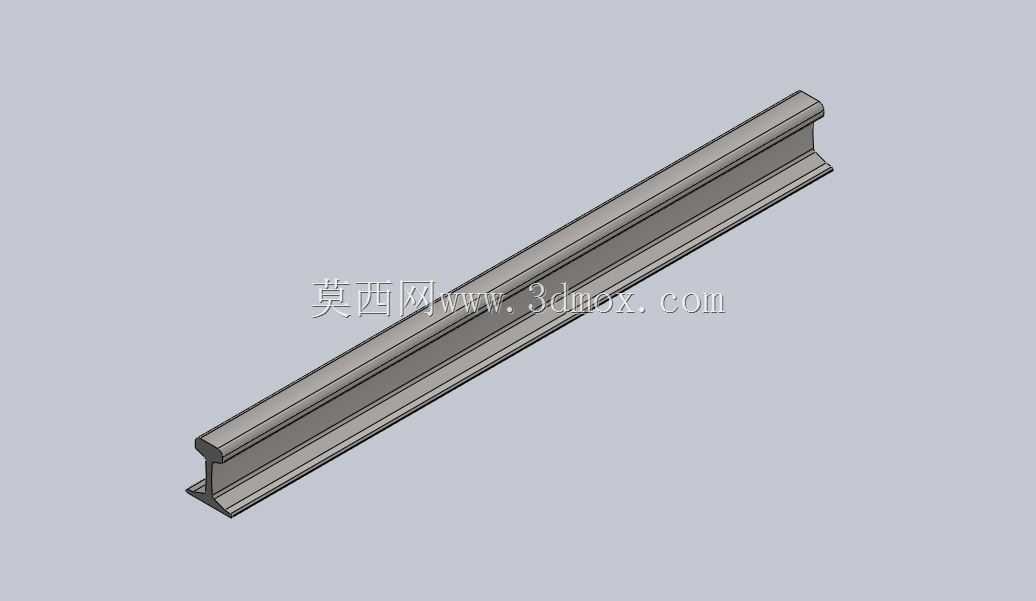

38kg每米规格铁路钢轨结构建模

　　在铁路线路、厂区专用线、矿山运输支线以及各类有轨起重设备的走行轨道设计选型环节，38公斤每米规格的钢轨属于应用场景覆盖极广的中等载重轨道构件，这类钢轨的三维建模精度直接影响后续轨道铺设的扣件匹配、轨枕排布、道岔衔接以及轮轨接触仿真的计算准确性，是轨道系统三维设计中不可缺少的基础构件模型。从实际工程应用来看，该规格钢轨主要适配轴重相对适中的轨道运输场景，包括厂矿内部的物料运输专线、中小型货运铁路的支线区段、港口堆场的移动起重设备走行轨、厂区内电动平车的固定走行线路，部分旅游观光小火车的线路也会选用该规格钢轨作为轨道基材，相比更重型的60kg/m、50kg/m钢轨，它的自重更轻，铺设时的基础荷载要求更低，安装调整的灵活度更高，而对比轻型的24kg/m、18kg/m钢轨，它的截面抗弯性能、轨头耐磨储备又有明显提升，能够承受频次更高、轮压更大的走行荷载，在中等运力的轨道场景里平衡了建设成本与使用寿命。

　　从产品功能特性来看，该钢轨采用经典的工字形截面构型，轨头部分设计为带圆弧过渡的踏面轮廓，这个轮廓不是随意绘制的曲面，而是匹配对应规格车轮轮缘的接触弧度，能够在车辆走行过程中让轮轨接触应力均匀分布，减少局部应力集中造成的轨头压溃、磨耗过快问题；轨腰部分为垂直的薄壁结构，主要承担传递竖向荷载、分散横向冲击力的作用，同时为扣件的安装提供夹持基准面；轨底部分为带一定宽度的平底结构，一方面是增大和轨枕、垫板的接触面积，把上部传来的荷载均匀扩散到下部基础，另一方面是为扣件的扣压件提供足够的压接接触面，保证钢轨固定后不会出现横向窜动、纵向爬行的问题。

　　在建模思路上，首先需要严格对齐该规格钢轨的截面轮廓参数，先在草图平面绘制出完整的轨头、轨腰、轨底截面，注意各个过渡圆弧的半径、各段平直段的尺寸公差，因为这些尺寸直接决定了后续扣件模型能不能正常装配、轮轨接触仿真能不能得到准确结果；完成截面草图后，沿钢轨长度方向做拉伸实体建模，这里要注意钢轨的端面垂直度，因为实际工程中钢轨对接时端面需要和鱼尾板紧密贴合，端面的平面度、垂直度偏差会直接影响接头的连接强度；建模过程中不需要刻意做微观的表面纹理，重点保证各个配合面的形位精度，比如轨底的下平面要保证平面度，轨头踏面的轮廓度要控制在合理范围内，轨头侧面的工作边要保证直线度，这些都是实际安装和使用中直接影响装配质量的关键要素。

　　从外形尺寸与安装边界来看，该规格钢轨每延米重量为38公斤，对应的截面高度、轨头宽度、轨底宽度都有明确的工程标准，建模时需要严格遵循标准尺寸，避免出现截面尺寸偏差导致后续装配时扣件无法卡入、轨距无法调整的问题；安装边界方面，钢轨铺设时轨底需要和橡胶垫板、钢垫板贴合，两侧通过弹条或者扣板扣件固定在轨枕上，建模时需要预留出扣件的安装空间，轨腰两侧不能有多余的突出结构影响扣件安装，钢轨接头位置需要预留出鱼尾板的连接空间，两个对接钢轨的端面间隙要符合轨道安装的规范要求，同时要考虑钢轨热胀冷缩的伸缩量预留；在曲线段铺设时，该钢轨还需要配合轨距块调整轨距和轨底坡，所以模型的轨底斜面角度也要和标准参数保持一致，保证曲线段安装时钢轨能够稳定固定，不会出现轨底坡偏差导致的轮轨偏磨问题。很多刚接触轨道设计的工程师在做这类钢轨建模时，容易忽略截面过渡位置的圆角参数，要么把圆角做的过大导致扣件无法贴合轨腰，要么把圆角做的过小造成截面应力集中，在有限元分析时出现应力异常偏大的结果；还有的建模者会把轨头踏面做成完全平直的面，忽略了标准的1:20或者1:40轨底坡对应的踏面倾斜角度，导致后续轮轨接触分析时接触位置偏离设计预期，得到的磨耗计算结果完全没有参考价值。实际上这类基础轨道构件的建模，核心不在于外观的渲染效果有多逼真，而在于各个配合尺寸、功能面的精度是否符合工程实际，因为这个模型后续会被用到轨道装配、扣件匹配、荷载仿真、施工模拟等多个环节，任何一个关键尺寸的偏差，都可能导致后续整个设计环节出现连锁错误，比如轨底宽度做小了，扣件的扣压量就会不足，轨道投入使用后容易出现钢轨外翻的安全隐患；轨头宽度做窄了，轮轨接触面积就会变小，局部压应力超过材料屈服强度后会快速出现轨头剥落、掉块的问题，大幅缩短轨道的使用寿命。
