木工长椅组装用快速夹持工装夹具

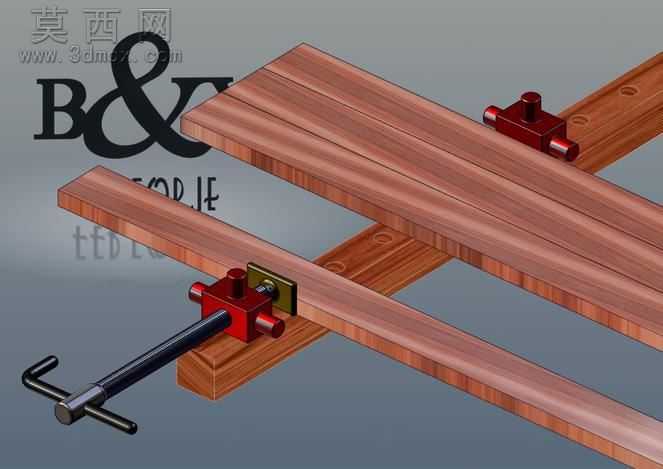

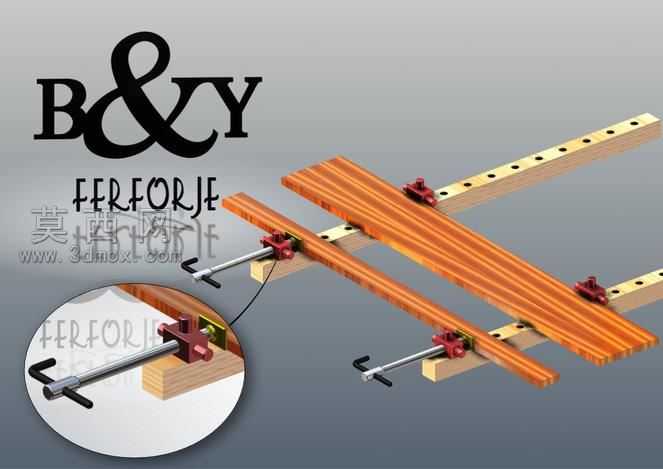

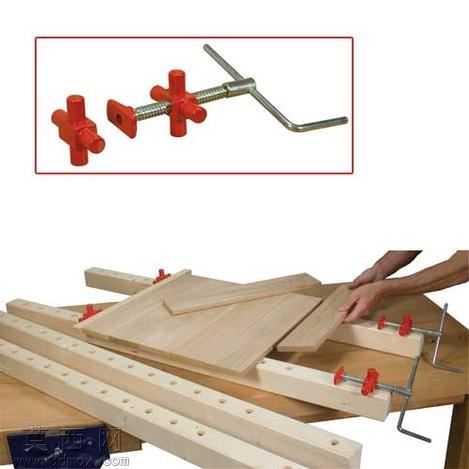

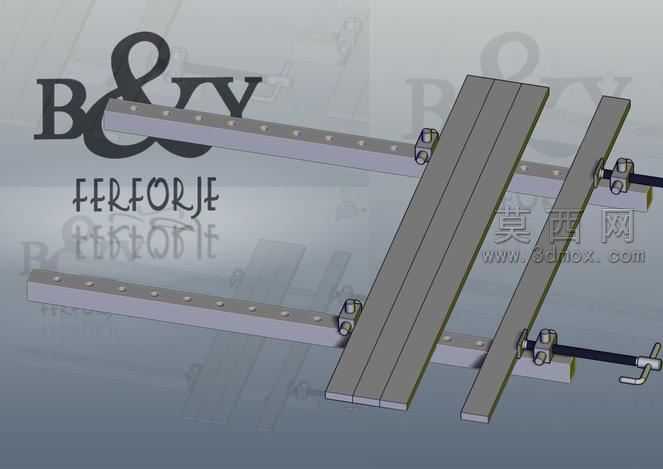

本作品为面向木工家具制造场景设计的长椅组装夹持工装，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配间隙、活动行程都做了精准的尺寸约束，确保各部件运动逻辑符合实际使用需求。模型渲染阶段针对不同部件做了差异化材质处理：两根平行的导向横梁采用带天然木纹纹理的实木材质，还原木工场景的真实质感；夹持滑块、锁紧卡扣等金属受力部件做了哑光红色喷塑材质表现，搭配金属银灰色的丝杆与摇臂，清晰区分功能部件的属性；底部的支撑垫块采用浅原木色材质，和导向横梁形成视觉层次区分。结构设计上，该夹具采用双横梁平行导向布局，每根横梁上都预设了等距排布的定位孔，可根据待组装长椅的板材宽度灵活调整夹持滑块的固定位置，适配不同尺寸的工件装夹需求；前端的丝杆进给机构搭配T型摇臂，操作时可通过转动摇臂带动丝杆推进夹头，实现对木材工件的平稳施压，夹头与木材接触的端面做了加宽平面设计，避免装夹过程中在木材表面留下压痕。设计思路围绕木工组装作业的实际痛点展开，传统木工夹单次装夹行程有限，难以适配长条形椅类构件的多点同步固定需求，该工装通过双横梁多滑块的结构设计，可同时在多个点位对叠放的长椅板材施加均匀夹持力，保证涂胶拼接过程中板材不会出现错位、翘边问题，大幅提升长椅类家具的组装效率与成品精度。建模过程中还对活动部件做了运动仿真验证，确保丝杆进给顺畅、滑块锁紧可靠，所有部件的装配关系完全符合实际加工装配的工艺要求，可直接用于生产加工参考或作业指导演示。
